Mekaanisten nivelten maailmassa nöyrä tangon pään laakeri - jota usein kutsutaan pallomaiseksi liukulaakeriksi - on laulamaton sankari, joka mahdollistaa hallitun liikkeen samalla kun se mukautuu virheelliseen kohdistukseen. Kaikkia sauvan päitä ei kuitenkaan ole luotu samanarvoisiksi. Kun sovellus vaatii poikkeuksellista kuormitettavuutta, lämpöstabiilisuutta ja luotettavuutta, tietyn mallin valinta tulee kriittiseksi. The SIZJ12 laakeri on erottuva vaihtoehto tuuman sarjan vavan päätykategoriassa. Tämä opas tarjoaa syvän teknisen sukeltamisen siihen, miksi tämä malli, jossa on teräs-teräs-liukuvat kosketuspinnat ja vankka hiiliteräsrakenne, on suositeltu valinta insinööreille, jotka kohtaavat äärimmäisiä käyttöolosuhteita sellaisilla aloilla kuin rakennuskoneet, pakkaus ja teollisuusautomaatio.

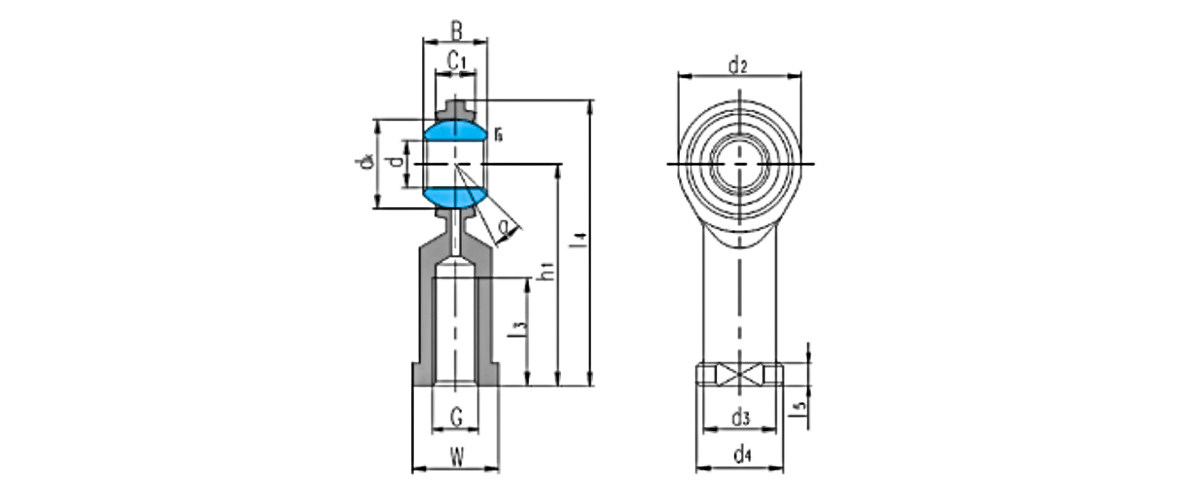

SIZJ12:n määrittely: ydintiedot ja mitat

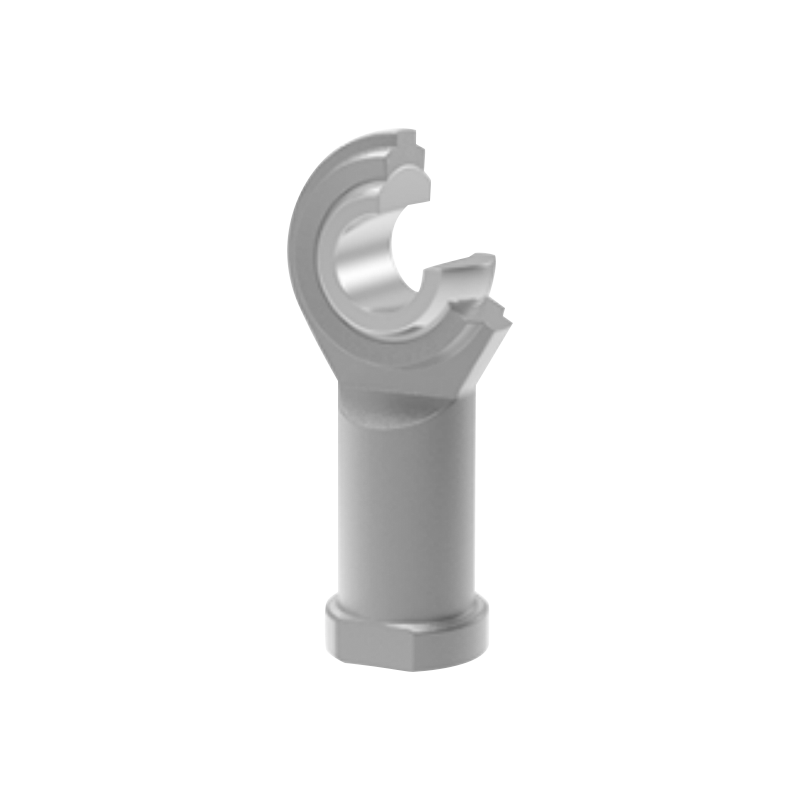

Ennen kuin tutkit sen suorituskykyetuja, on tärkeää ymmärtää tämän laakerin fyysiset ja mekaaniset parametrit. SIZJ12 on naaraskierteinen tangon pää, joka erottaa sen uroskierteisistä versioista ja määrittää, kuinka se integroituu kokoonpanoksi. Siinä on 1/2-20 UNF-kierre, joten se on yhteensopiva tavallisten imperial-kiinnikkeiden kanssa. Teräs-teräs-rakenne, jossa sekä pallo että kisa on valmistettu karkaistusta hiiliteräksestä, tarjoaa ainutlaatuisen yhdistelmän suurta kantavuutta ja kulutuskestävyyttä. Alla on yksityiskohtainen erittely sen kriittisistä mitoista ja arvoista.

Dynaaminen 28 kN:n kuormitusarvo asettaa korkean tason tälle kokoluokalle, ja staattinen kuormitus on yhtä vaikuttava. Nämä tiedot vahvistavat, että SIZJ12 ei ole vain passiivinen komponentti, vaan rakenneelementti, joka pystyy kestämään merkittäviä voimia vaativissa liikkeenohjausjärjestelmissä.

Kuormitusarvot ja mekaaninen kestävyys: 28 kN:n vertailuarvo

The SIZJ12 kantavuus 28 kN ei ole mielivaltainen luku; se on seurausta huolellisista teknisistä laskelmista, joissa otetaan huomioon laakerin geometria, materiaaliominaisuudet ja lämpökäsittely. Tämä dynaaminen kuormitusluokitus (C) osoittaa kuormituksen, jolla laakeri voi saavuttaa 100 000 värähtelysyklin vähimmäiskeston ihanteellisissa olosuhteissa. Sovelluksissa, joihin liittyy syklistä kuormitusta – kuten robottikäsivarret automaatiossa tai rakennuskoneiden nivelliitokset – kyky kestää 28 kN dynaamisia kuormia tarkoittaa, että laakeri voi toimia luotettavasti tehtävissä, kuten raskaita osia nostaessa, työntämällä tai kallistaessa.

Staattinen kuormituskyky ja turvamarginaalit

SIZJ12:n staattinen kuormitusluokitus (C0) on huomattavasti korkeampi, usein yli 35 kN, mikä tarjoaa runsaan turvamarginaalin raskaissa koneissa usein esiintyville iskukuormituksille. Tyypilliselle tangon pään laakerille, jota käytetään a tangon pään laakeri rakennuskoneisiin skenaario – esimerkiksi pyöräkuormaajan ohjausvivusto – hetkelliset kuormituspiikit voivat ylittää keskimääräisen käyttökuormituksen kertoimella 2 tai 3. SIZJ12:n kyky vaimentaa tällaisia piikkejä ilman pysyvää muodonmuutosta varmistaa koko kytkentäjärjestelmän eheyden. Alla on vertaileva esitys kuormituskapasiteeteista.

SIZJ12 kuuluu perheeseen naaraspuolinen varren pään laakeri komponentit, joille on tunnusomaista sisäkierre, joka hyväksyy urosnastan tai tangon. Tietty 1/2-20 UNF-kierre on Unified Fine -kierre, jossa on 20 lankaa tuumaa kohden. Tämä hieno jako tarjoaa useita mekaanisia etuja karkeisiin kierteisiin verrattuna: parempi säätöresoluutio, suurempi vetojännitysalue ja erinomainen kestävyys tärinän aiheuttamaa löystymistä vastaan. Automaatiojärjestelmissä, joissa tarkat sauvan pituuden säädöt ovat kriittisiä, tai pakkauslaitteissa, joissa on jatkuvaa syklistä tärinää, hieno kierre varmistaa, että asetus pysyy vakaana ajan mittaan.

Vavan naaras- ja urospäiden välillä valittaessa valinta riippuu usein kokoonpanoarkkitehtuurista. SIZJ12:n kaltaisia ​​naarasvavan päitä käytetään tyypillisesti, kun kiinnityskohta vaatii haarukan tai kannakkeen, jossa on läpimenevä reikä, jolloin saadaan puhdas ja kompakti liitos. The SIZJ12 laakeri on saatavana myös vasenkätisenä kierteisenä versiona, nimeltään SILZJ12, sovelluksiin, jotka vaativat vääntösoljen säätöjä. Päätös välillä SIZJ12 vs SILZJ12 vasen kierre määräytyy myötä- tai vastapäivään kiristyksen tarpeesta asennuksen tai huollon aikana.

Langan vahvuus ja sitoutuminen

1/2-20 UNF-kierteellä SIZJ12 tarjoaa korkean kierteen tarttumislujuuden, mikä on välttämätöntä, kun laakeria käytetään kantavana elementtinä jännityksessä. 1/2-20 UNF-kierteen vetojännityspinta-ala on noin 0,1599 sq.in, mikä tarkoittaa yli 30 kN:n kestävää kantavuutta tavallisille teräspulteille, mikä vastaa tehokkaasti laakerin staattista kuormitusta. Tämä tasapaino varmistaa, että kierteestä ei tule linkin heikointa lenkkiä.

Yksi SIZJ12:ta koskevista useimmin kysytyistä kysymyksistä koskee sen käyttäytymistä kohonneissa lämpötiloissa. Vakio varren pään laakeri korkean lämpötilan sovelluksiin sen on taisteltava lämpölaajenemisen, voiteluaineen hajoamisen ja materiaalin kovuuden mahdollisten muutosten kanssa. Täysteräsrakenteella varustettu SIZJ12 selviää näistä haasteista poikkeuksellisen hyvin. Karkaistun hiiliteräksen lämpölaajenemiskerroin on noin 11–13 µm/m·°C, mikä tarkoittaa, että lämpötilaerolla 150°C 30 mm:n ulkohalkaisijan mittamuutos on alle 0,06 mm – hyvin tyypillisten välysvaran sisällä.

Voitelustrategia äärimmäiselle kuumuudelle

Vaikka teräs-teräs-liukupari voi toimia ilman voitelua lyhyitä aikoja, optimaalinen suorituskyky korkeissa lämpötiloissa edellyttää huolellista voiteluohjelmaa. Korkean lämpötilan rasvat, jotka perustuvat polyureaan tai PTFE:llä sakeutettuihin synteettisiin öljyihin, säilyttävät viskositeettinsa 180°C asti ja niitä voidaan levittää mukana toimitetun voitelunipan kautta. Yli 200 °C:n lämpötiloissa suositellaan kiinteitä voiteluaineita, kuten molybdeenidisulfidia (MoS2) tai grafiittia. Tämä mukautuvuus tekee SIZJ12:sta monipuolisen valinnan uuneihin, uunivaunuihin ja moottoritilan vivustoihin, joissa lämpötilat vaihtelevat dramaattisesti.

Tärkeimmät lämpötehotiedot: SIZJ12 on validoitu jatkuvassa käytössä 180 °C:n ympäristön lämpötiloissa sopivalla korkean lämpötilan rasvalla, mikä osoittaa alle 5 %:n kasvun säteittäisessä välydessä 5 000 värähtelyjakson jälkeen, mikä osoittaa erinomaisen lämpöstabiilisuuden ja kulutuskestävyyden.

Monipuolisuus SIZJ12 laakeri tekee siitä perustuotteen useilla teollisuuden aloilla. Jokainen sovellus hyödyntää suorituskykyportfolionsa eri puolia.

Rakennuskoneet ja raskaat laitteet

Valtakunnassa tangon pään laakeri rakennuskoneisiin , SIZJ12 on usein määritelty ohjausvivustoille, tukitankoille ja sylinterikiinnikkeille. Tärkeimmät vaatimukset tässä ovat korkea iskunkestävyys ja kyky kestää pölyn ja roskien aiheuttamaa kontaminaatiota. Teräs-teräksellä -rakenne kestää tietyssä määrin hiukkasten tunkeutumista, ja kovettuneet pinnat kestävät hiekan ja sementtipölyn aiheuttamaa hankausta. Tyypillinen kaivinkone käyttää kymmeniä tangon pään laakereita hydraulisissa ja mekaanisissa nivelissään, mikä tekee luotettavuudesta ensisijaisen tärkeän kaluston kuljettajille.

Automaatio ja robottijärjestelmät

sisään automaatiotangon pään laakeri sovellukset, tarkkuus ja toistettavuus ovat ensiarvoisen tärkeitä. Robottivarret, pick-and-place -yksiköt ja automatisoidut ohjatut ajoneuvot (AGV) käyttävät tankojen päitä toimilaitteiden liittämiseen liitoksiin. SIZJ12-reiän ja ulkohalkaisijan suuri tarkkuus (ISO H7/h6 -toleranssit) takaa minimaalisen välyksen, mikä tarkoittaa tarkkaa sijoittelua. Esimerkiksi pakkauslinjan servokäyttöisessä linkissä laakerin tasainen kitkamomentti mahdollistaa servomoottorin toiminnan suljetun kierron ohjausparametreissa ilman odottamattomia vääntömomenttipiikkejä.

Pakkausteollisuuden koneet

The laakerit pakkausteollisuudelle kohtaavat usein suuret sykliset nopeudet ja ajoittaiset pesutoimenpiteet. Vaikka SIZJ12 ei ole oletuksena korroosionkestävä (hiiliteräksenä), monet pakkausinsinöörit määrittävät sen alueille, jotka ovat suojassa suoralta kosteudelta, tai he käyttävät korroosionkestävää pinnoitetta. Sen kyky käsitellä kalvosulkuleukojen tai kartonkipakkausmekanismien nopeaa värähtelyä tekee siitä suositun valinnan varsinkin yhdistettynä automatisoituihin voitelujärjestelmiin, jotka takaavat tasaisen suorituskyvyn miljoonien syklien aikana.

Oikean valinta SIZJ12 laakeri sisältää muutakin kuin vain mittojen yhteensovittamista. Insinöörien on arvioitava kuormituksen, nopeuden, lämpötilan ja ympäristötekijöiden yhdistelmä. Seuraavassa tarkistuslistassa esitetään kriittiset huomioitavat parametrit.

• Lataa profiili: Määritä ekvivalentti dynaaminen kuorma (P) todellisten radiaalisten ja aksiaalisten voimien perusteella. Yhdistetyille kuormille käytetään suhdetta P = X·Fr Y·Fa, jossa X ja Y ovat laakeriluettelossa olevia kertoimia. Varmista, että P on pienempi kuin dynaaminen kuormitusarvo 28 kN halutulla käyttöiällä.
• Värähtelytaajuus: Ota huomioon syntyvä kitkalämpö suurtaajuussovelluksissa. Teräs-teräs-laakerit kestävät jopa 2 m/s liukunopeuden asianmukaisella voitelulla. Korkeammilla taajuuksilla harkitse pakkovoitelua tai jäähdytystä.
• Lämpötilakuori: Jos käytät jatkuvaa käyttöä yli 120 °C:n lämpötilassa, valitse korkean lämpötilan rasva ja varmista, että kotelomateriaalien lämpölaajenemiskertoimet ovat yhteensopivat esijännityshäviön välttämiseksi.
• Ympäristötiivistys: sisään dusty or wet environments, consider adding protective boots or specifying the bearing with a corrosion-resistant coating. The SIZJ12 itself does not include seals, so external sealing may be necessary.
• Kohdistusvirhevaatimukset: SIZJ12 kestää jopa ±8 asteen kulmavirheen. Varmista, että vivuston geometria ei ylitä tätä rajaa, etenkään suurimman taipuman olosuhteissa.

Vahvistus laskennalla

Valintaprosessin havainnollistamiseksi harkitse rakennuslaitteiden vivustoa, jonka säteittäinen huippukuorma on 22 kN ja aksiaalinen kuormituskomponentti 6 kN. Pallomaisen liukulaakerin kuormituskertoimia käyttäen (X=1, Y=2,5 teräs-teräkselle) vastaava dynaaminen kuorma P = 1,22 2,5,6 = 37 kN. Tämä ylittää dynaamisen nimellisarvon 28 kN, mikä osoittaa, että suurempi laakeri tai aksiaalikuorman pienentäminen olisi tarpeen. Tämä osoittaa tarkan kuormitusanalyysin tärkeyden ennenaikaisten vikojen estämisessä.

Vertaileva analyysi: SIZJ12 vs. muut tuuman sarjan tangonpäät

Vaikka SIZJ12 on erittäin suorituskykyinen laakeri, on hyödyllistä ymmärtää, miten se vertaa muita yleisiä tuuman sarjan tankojen päitä, erityisesti kantavuuden ja kierteen koon suhteen. Alla oleva taulukko tarjoaa vertailevan yleiskatsauksen saman perheen sisällä.

Tämä vertailu korostaa, että SIZJ12 on tasapainoinen keskitie tuumasarjan perheessä tarjoten 28 kN:n dynaamisen kuormituksen, joka on huomattavasti suurempi kuin pienemmällä SIZJ10:llä ja on samalla kompaktimpi kuin SIZJ14. Tämä tekee siitä optimaalisen valinnan sovelluksiin, joissa tilarajoitukset estävät suuremman laakerin käytön, mutta kuormitusvaatimukset ylittävät pienempien vaihtoehtojen mahdollisuudet.

Huolto ja käyttöiän optimointi

Ennakoiva huoltostrategia on välttämätön, jotta SIZJ12:sta saadaan mahdollisimman pitkä käyttöikä. Teräs-teräs-rakenne, vaikka se onkin vankka, hyötyy säännöllisestä voitelusta ja tarkastuksesta.

Voiteluvälit

Tyypillisissä teollisissa sovelluksissa, jotka toimivat kohtuullisilla kuormituksilla ja nopeuksilla, suositellaan uudelleenvoitelua 100-200 käyttötunnin välein. Raskaissa rakennuskoneissa, joihin kohdistuu suuria iskukuormituksia ja roskia, tämä aikaväli voidaan lyhentää 40–50 tuntiin. Laakerissa on rasvanippa, joka helpottaa voitelua, ja useimpiin sovelluksiin suositellaan korkealaatuisen EP-rasvan (extreme pressure) käyttöä, jonka perusöljyn viskositeetti on ISO VG 150–220.

Kulumisen valvonta

Säteittäisen välyksen valvonta on tehokkain tapa arvioida teräs-teräs-pallomaisen liukulaakerin kuntoa. Laakerin kuluessa välys kasvaa vähitellen. Kun säteittäinen välys ylittää 0,15 mm (joka on noin 2–3 kertaa 0,05–0,08 mm:n alkuvälys), laakeri on vaihdettava, jotta vältetään tarkkuuden heikkeneminen ja viereisiin osiin kohdistuvien iskukuormien lisääntyminen. Tämä mitattavissa oleva kuluminen mahdollistaa suunnitellun huollon, mikä vähentää suunnittelemattomia seisokkeja.

Usein kysytyt kysymykset (FAQ)

Q1: Mitä "SIZJ12"-merkintä tarkoittaa laakerityypin ja koon suhteen?

"SI"-etuliite tarkoittaa teräs-teräksellä olevaa pallomaista liukulaakeria, jossa on sisäkierre. "ZJ" on sarjakoodi tuumamittaisille sauvan päille, ja "12" tarkoittaa nimellistä reiän kokoa tuuman kuudestoistaosissa – tässä tapauksessa 12/16 = 0,750 tuumaa, vaikka todellinen reikä on 0,500 tuumaa tässä mallissa (koodi voi joskus heijastaa ulkorenkaan kokoa; tarkista aina mitat). SIZJ12:ssa on 1/2-20 UNF-uloskierre ja se on suunniteltu raskaaseen käyttöön.

Q2: Voidaanko SIZJ12:ta käyttää vedenalaisissa tai erittäin syövyttävissä ympäristöissä?

Ei, standardi SIZJ12 on valmistettu hiiliteräksestä eikä ole korroosionkestävä. Meri- tai kemiallisia ympäristöjä varten tulee määrittää ruostumattomasta teräksestä valmistetut tai korroosiopinnoitetut versiot. Vaihtoehtoisesti voidaan käyttää ulkoista tiivistettä tai suojakoteloa suojaamaan laakeria kosteudelta, mutta parempi ratkaisu on valita alusta alkaen korroosionkestävästä materiaalista valmistettu laakeri.

Q3: Mitä eroa on SIZJ12:n ja SILZJ12:n välillä?

Ensisijainen ero on langan suunta. SIZJ12:ssa on oikea (vakio) kierre, kun taas SILZJ12:ssa on vasenkätinen kierre. SILZJ12:ta käytetään sovelluksissa, joissa tarvitaan solkimaisia ​​säätöjä, jolloin kaksi tangon päätä voidaan kierrettää keskitankoon sen pituuden säätämiseksi ilman liitoksen purkamista.

Q4: Kuinka SIZJ12 käsittelee rakennuskoneissa yleisiä iskukuormia?

SIZJ12:n korkea staattinen kuormitusluokitus (≈36 kN) tarjoaa merkittävän turvamarginaalin välittömiä iskukuormituksia vastaan. Teräs-teräs-rakenne ja karkaistut pinnat mahdollistavat laakerin iskuenergian imeytymisen murtumatta tai muodonmuutosta, joten se sopii hyvin kaivinkoneen ja kuormaimen vivustoissa esiintyviin syklisiin iskukuormitukseen.

Kysymys 5: Sopiiko SIZJ12 nopeisiin pyörimissovelluksiin?

Ei, varren pään laakerit on suunniteltu ensisijaisesti värähteleviin tai kallistuviin liikkeisiin, ei jatkuvaan pyörimiseen. Pallomaisessa liukulaakerissa liukunopeus tulee yleensä pitää alle 2 m/s. Nopeissa pyörimissovelluksissa tavanomainen vierintälaakeri olisi sopivampi.

Q6: Mitä voitelua suositellaan SIZJ12:lle korkeissa lämpötiloissa?

Normaali litiumpohjainen EP-rasva on hyväksyttävä 120 °C:n lämpötiloissa. Lämpötiloissa 120°C - 200°C suositellaan synteettistä rasvaa, jossa on polyurea- tai PTFE-sakeutusaine ja korkeaviskositeettinen perusöljy. Yli 200°C:ssa kiinteät voiteluaineet, kuten MoS2 tai grafiitti, tulee levittää suoraan liukupinnoille.
