Mikä tekee SI5TK-laakerista ihanteellisen huoltovapaan ratkaisun pienoisliitoksille?

SI5TK-laakerin ymmärtäminen tarkkuusliikejärjestelmissä

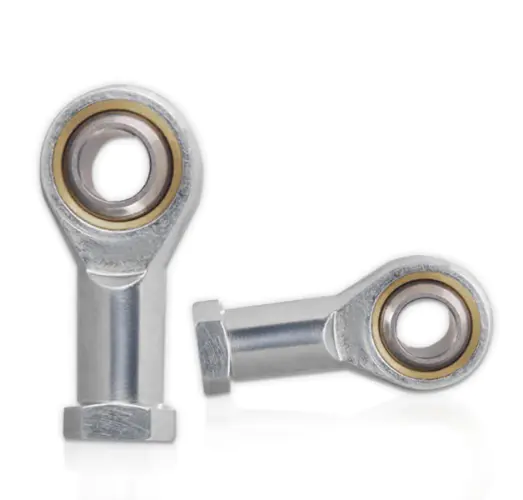

Kun insinöörit ja hankintaasiantuntijat etsivät kompaktia, itsevoitelevaa varren päätä, joka eliminoi jatkuvan voitelun tarpeen, SI5TK laakeri esiintyy käyttää vertailupisteenä. Tämä miniatyyri tangon pää kuuluu SI5T/K-sarjaan, täydellinenen itsevoitelevien pallomaisten liukulaakereiden perheeseen, joka on suunniteltu hitaisiin värähtelyliikkeisiin. Toisin kuintavanomaiset metalli-metalli-liitokset, jotka vaativat säännöllistä öljyämistä, tämä yksikkö integroi PTFE-komposiittivuorauksen suoraan pallomaiseen rataosaan. Tuloksena on huoltovapaa komponentti, joka sopii tiiviisiin kokoonpanoihin kuormituskyvystä tai kohdistusjoustavuudesta tinkimättä.

Tämä artikkeli tarjoaa laajan teknisen erittelyn SITK-tangon päästä, mukaan lukien sen koko mittakaavio, materiaalikoostumus, ympäristörajat ja sovellusskenaariot. Jokainen valmistajan tietolomakkeen parametri on mukana, jotta voit tehdä tietoisen valinnan päätöksen ilman ristiviittauksia käytön lähteisiin.

SI5TK laakerin mitat ja yksityiskohtaiset tiedot

SI5TK-laakerin mittaverhoilu määrittäään sen 5 mm:n reiän ja M5x0,8 sisäkierteen avulla. Nämä kaksi ominaisuutta määräävät, kuinka tangon pää kiinnittyy vastinakseleihin ja kierretankoihin. Allaea taulukossa on lueteltu kaikki kriittiset mitattuna millimetrinä, mikä vastaa SI5T/K-sarjan vakiotietolehteä.

13 asteen sallittu kallistuskulma on avainluku. Se tarkoittaa, että SI5TK-tangon pää voi kompensoida akselin ja kotelon ulkoisen kohdistusvirheen ilman sitomista. Dynaaminen kuormitus 5,7 kN ja staattinen luokitus 6,0 kN osoittavat, että tämä laakeri on tarkoitettu kevyille tai kohtalaisille kuormituksille sen 16 gramman painon ja pienen jalanjäljen mukaisesti.

SI5TK-laakerin materiaali- ja ympäristöparametrit

Minkä tahansa tangon pään parantaa sen valmistuksessa käytettyjä materiaaleja. SI5TK-laakeri yhdistää hiiliteräsrungon, karkaistun teräspallon ja PTFE-komposiittivuorauksen. Jokainen kerros palvelee tämän kulutuskestävyyttä, korroosiosuojaa ja itsevoitelutoimintoa.

Materiaalin koostumus

• Tangon pään runko: Hiiliteräs, sinkitty ruosteenestoa varten.
• Sisäpallo: GC15 laakeriteräs, karkaistu HRC 58-64, kovakromipinnoitus pallomaisessa pinnassa.
• Liukuva kitkapari: Teräs- ja PTFE-komposiittivuoraus, joka mahdollistaa öljyttömän itsevoitelun.

Pallon kovakromipinnoite vähentää kitkaa ja vastustaa korroosiota, kun taas PTFE-vuoraus siirtää ohuen polytetrafluorieteenikalvon pallon pinnalle käytön aikana. Tämä siirtokalvo tekee SI5TK-laakerista huoltovapaan.

Käyttölämpötila ja liikerajat

• Työpäivä: -30 astetta C - 80 astetta C, lyhytaikainen altistus jopa 120 astetta C.
• Liikkeen tyyppi: Hidas värähtely ja pienen kulman kallistuksen kompensointi. Ei sovellu nopeaan jatkuvaan pyöritykseen.

Nämä rajat ovat suunnittelijoille. Jos sovellus vaatii jatkuvaa pyörimistä tai ylin sadan rpm: nopeuksia, on valittava eri laakerityyppi. SI5TK on optimoitu edestakaisin tai värähtelevään liikkeeseen, nivelen on jossakinttävän itsensä kuormituksen alaisena.

Tuotteen edut ja suunnitteluedut

SI5TK-tangon pää tarjoaa monia käytännön etuja, jotka vähentävät asennusaikaa ja pitkäaikaisia huoltokustannuksia. Seuraavassa luettelossa on yhteenveto ominaisuudessa tiedotteessa raportoiduista tärkeimmistä eduista.

1. Huoltovapaa itsevoitelu: PTFE-komposiittivuoraus eliminoi öljyämisen, öljysuuttimien tai rasvanippien tarpeen. Laakeri asentaa ja käyttää heti.
2. Suuren kohdistusvirheen kompensointi: Suurin 13 asteen kallistuskulma kompensoi asennusvirheet, mahdollistaa akselin taipumisen ja estää reunan kuormituksen.
3. Kompakti ja kevyt: Pienoisprofiilinsa ja vain noin 16 gramman painonsa mukaisesti se sopii kevyisiin mekaanisiin rakenteisiin.
4. Luotettava kantavuus: Karkaistu pallo ja sinkitty runko käsittelee radivätsia, aksiaalisia ja riittävää kuormia värähtelejä sovellusksissa.
5. Pintakorroosionkestävyys: Rungon sinkkipinnoite ja pallon kova kromi kestävät ruostetta ja ympäristövaikutuksia.
6. Yksinkertainen kokoonpano: Sisäinen kierre ja kompakti runko mahdollistavat helpon asennuksen. oikeanpuoleinen kierre on vakiona; vasen kier SI5TL/K asetrella solkimaiseen pituuden säätöön.
7. Puhtaammat kuin öljyvoideltu vaihtoehdot: Öljyvoidelihin tankojen päihin päihin SI5TK:ssa ole öljysuutinta, mikä tekee siitä kompaktimman ja sopivan tiivistetyille tai öljyherkille laitteille.

Näihin etuihin erityisiä rajoituksia. SI5TK-laakeri ei ole suunniteltu nopeaan jatkuvaan pyörimiseen. PTFE-vuoraus ei sovellu erittäin korkeaan paineeseen tai kokonaan saastuneisiin ympäristöihin, joissa on hankaavaa pölyä. Käyttösiin sopivan laakerin valinta pitkän käyttöiän parantamisen jälkeen.

Tyypilliset sovellusskenaariot SI5TK-laakerille

SI5TK kuuluu pienikokoiseen kalansilmäliitosluokkaan, jota käytetään vivustoissa, työntötangoissa ja vetomekanismeissa. Seuraavat sovellusalueet ovat tärkeitä asioita.

• Automaatiolaitteet: Pienet ohjausmekanismit, pneumaattiset sylinterit, miniatyyri servo-työntötangot, säädettävät vivustot.
• Robotiikka ja mallit: Opetusrobotit, robottikäsivarsien nivelet, ilmailu- ja kilpamallikytkennät.
• Pakkaus ja hienot koneet: Pienet kääntömekanismit, kiristävät vetotangot.
• Laboratorio- ja työkalukalusteet: Säädettävät tuet, pienet työntö-vetomekanismit.
• Yleiset koneet: Miniatyyri hydraulisylinterin päät, kuntolaitteiden liittimet, testauslaitteet.

kaikki näissä siinäSI5TK-laakeri tarjoaa kompaktin kääntöpisteen, joka valitsea itsensä eikä vaadi voitelua. Sen M5x0,8 sisäkierre standardinmukaiset metriset kierretangot, joten se on helppo integroida olemassa oleviin malleihin.

SI5T/K-sarjan yleiskatsaus ja valintaopas

SI5TK-laakeri on osa SI5T/K-sarjaa täydellisesti itsevoitelevia varren pään laakereita. Sarja sisältää useita porauskokoja ja kierremäärityksiä. Sarjan ymmärtäminen auttaa valittaessa eri kokoa liittyvälle projektille.

Suffiksi L tarkoittaa vasenkätistä lankaa, sopiva SI5TL/K. Vasemmanpuoleiset kierteet ovat hyödyllisiä hyödyllisiä solkikokoonpanoissa, joissa tangon pään pyörittäminen määrittäminen kokonaispituutta. Ruostumattomasta teräksestä valmistettuja versioita korkealla myös jälkiliitteellä X sovellusksiin, jotka vaativatmpaa korroosionkestävyyttä. Nämä sarjavaihtoehdot antavat suunnittelijoille oikean standardoida samaa itseään tangonpääteknologiaa useissa eri konekokoissa.

Valintavinkkejä SI5TK-laakerille

• Käytä SI5TK-laakeria vain hitaalla edestakaisella liikkeellä. Se ei sovellu nopeaan jatkuvaan pyörimiseen.
• Todessa työkuormissa on syytä käyttää korkeintaanosaa kolmasa staattituksen arvosta turvamarina. SI5TK:lle tämä tarkoittaa jatkuvan käyttökuorman pitämistä alle noin 2,0 kN:n.
• Vahvista kokoonpanon kierteen suunta. oikeanpuoleinen kierre on vakiona; määritä erityisesti vasen lanka.
• Harkitse käyttölämpötila-aluetta. Vakioyksiköt kestävät -30 astetta C - 80 astetta C ja lyhytaikaiset huiput jopa 120 astetta C.
• Vältä hankaavaa pölyä ja korkeapaineisia ympäristöjä, jotka voidaan hyväksytaa PTFE-vuorausta.

Usein kysyviä kysymyksiä SI5TK-laakerista

Q1: Mikä on SI5TK-laakerin kierrekoko?

SI5TK-laakeri käyttää M5x0.8 sisäkierrettä 6H tarkkuudella. Tämä on tavallinen metrinen hieno kierre, joka vastaava M5-kierretangot ja -nastat.

Q2: Onko SI5TK-laakeri vasen- vai oikeakätinen?

Vakiomallissa SI5TK on oikeakätinen kierre. Vasenkäinen kierreversio on selkeät SI5TL/K. Yhden ensimmäisen ja vasemmanpuoleisen tangon käyttäminen vivustossa mahdollista pituuden säätämisen kiertokankea kiertämällä.

Q3: Vaatiiko SI5TK-laakeri voitelua?

Ei. SI5TK-laakeri on huoltovapaa itsevoiteleva varren pää. Sen PTFE-komposiittivuoraus eliminoi öljyn tai rasvan tarpeen. sisällä ei ole öljysuutinta ja se asentaa ja käyttää suoraan.

Q4: Mikä on SI5TK-laakerin suurin kallistuskulma?

Sallittu kallistuskulma 13 astetta. Näin laakeri pystyy kompensoimaan akselin ja kotelon välisen kohdistusvirheen ilman sitomista tai reunakuormitusta.

Q5: suuret ovat SI5TK-laakerin kuormitusarvot?

Dynaaminen kuormitus 5,7 kN ja staattinen kuormitus 6,0 kN. Jatkuvassa käytössä on pitää pitää työkuorma kolmannessastaattisesta nimellisarvosta, noin 2,0 kN.

Q6: Voidaanko SI5TK-laakereita käyttää nopeissa sovelluksissa?

Ei. SI5TK-laakeri on suunniteltu hitaisiin värähteleviin ja kallistuviin liikkeisiin. Se ei sovellu nopeaan jatkuvaan pyörimiseen. PTFE-vuoraus ja pallomaisen parin muotoilu on optimoitu edestakaisin liikkeen jälkeen.

Q7: Mikä on SI5TK-laakerin käyttölämpötila-arvo?

Normaali SI5TK-laakeri toimii -30 °C - 80 °C lämpötilassa, lyhytaikainen altistus jopa 120 °C. Korkeammat lämpötilat ovat heikentää PTFE-vuorausta ja lyhentää käyttöikää.

Q8: Mitä materiaalialeja SI5TK-laakerissa käytetään?

Tangon päärunko on sinkittyä hiiliterästä. Sisäpallo on GC15-laakeroitua terästä, karkaistu HRC 58-64:ään, kovakromipinnoitettu pallomainen pinta. Liukukosketin on terästä ja PTFE-komposiittivuorausta.
