Tarkkuuspyörivien koneiden maisemassa, Kulmakuulalaakerit toimivat kulmakivenä sovelluksille, jotka vaativat yhdistelmän suuria nopeuksia ja monimutkaisia kutaimankäsittelyominaisuuksia. Toisin kuin tavalliset radiaalilaakerit, nämä komponentit on erityisesti suunniteltu hallitsemaan yhdistettyjä kuormituksia, jotka vaikuttavat samanaikaisesti sekä säteittäis- että aksiaalisuunnassa.
Pääministerinä laakeritehdas ja laakereita valmistava yritys Kiinassa , UKL Bearing Manufacturing Co., Ltd. (Wuxi) hyödyntää edistynyttä materiaalitieteitä ja tarkkuustekniikkaa tuottaakseen kulmakosketusratkaisuja, jotka määrittelevät luotettavuuden nykyaikaisessa teollisuudessa.
Kulmakosketuksen mekaniikan ymmärtäminen
Perusominaisuus Kulmakuulalaakerit on kosketuskulma pallojen ja kilparadan välillä. Tämä kulma muodostuu, kun laakeriin kohdistuu aksiaalinen kuormitus, mikä mahdollistaa voiman siirtämisen yhdestä kulkuradalta toiseen tiettyä diagonaalista reittiä pitkin.
Yleisiä kosketuskulmia ovat:
- 15° (C): Optimoitu erittäin suurille nopeuksille pienemmällä lämmöntuotannolla.
- 25° (AC): Tasapainotettu valinta sekä suurelle nopeudelle että suurelle aksiaalikuormitukselle.
- 40° (B): Suunniteltu raskaille aksiaalisille kuormituksille, käytetään usein pumpuissa ja pystyakseleissa.
Mitä suurempi kosketuskulma, sitä suurempi aksiaalinen kuormankantokyky, kun taas pienemmät kulmat mahdollistavat suurempia pyörimisnopeuksia. UKL:ssa käytämme CNC-hionta- ja hiontaprosesseja varmistaaksemme, että nämä kulmat säilyvät mikroskooppisella tarkkuudella, mikä varmistaa tasaisen suorituskyvyn jokaisessa erässä.
Tekniset tiedot ja vertailu
Oikean kokoonpanon valinta on elintärkeää laitteiden pitkäikäisyyden kannalta. Alla on viittaus standardikokoonpanoihin, joita tarjoamme maailmanlaajuisille kumppaneillemme:

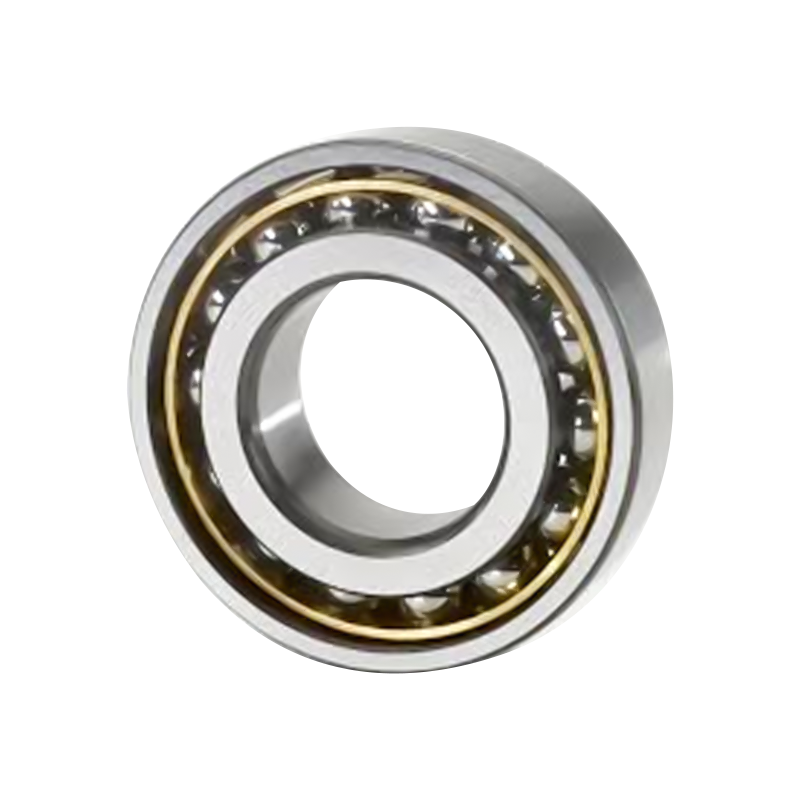

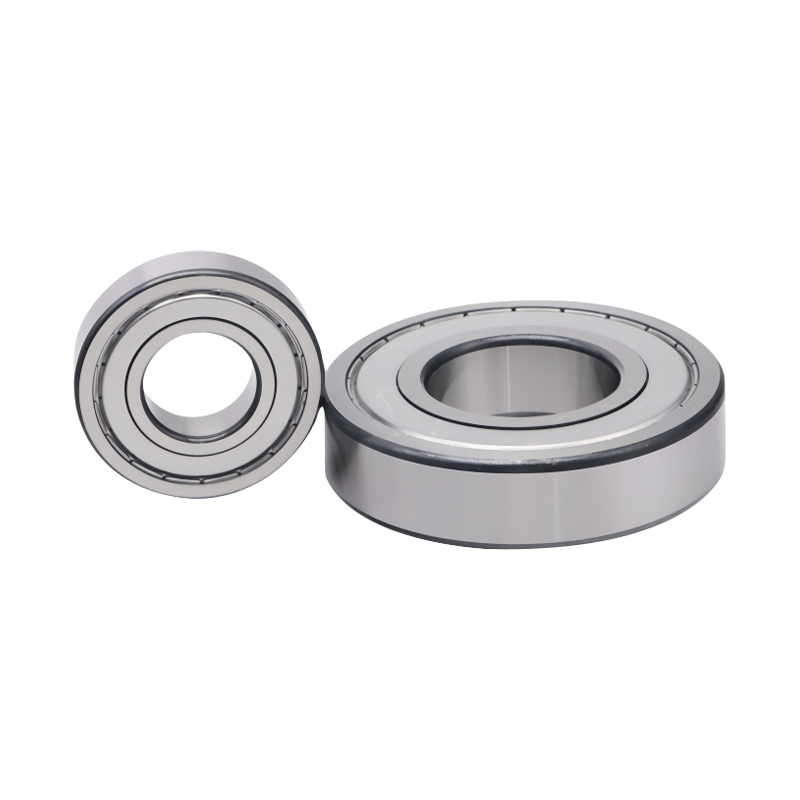

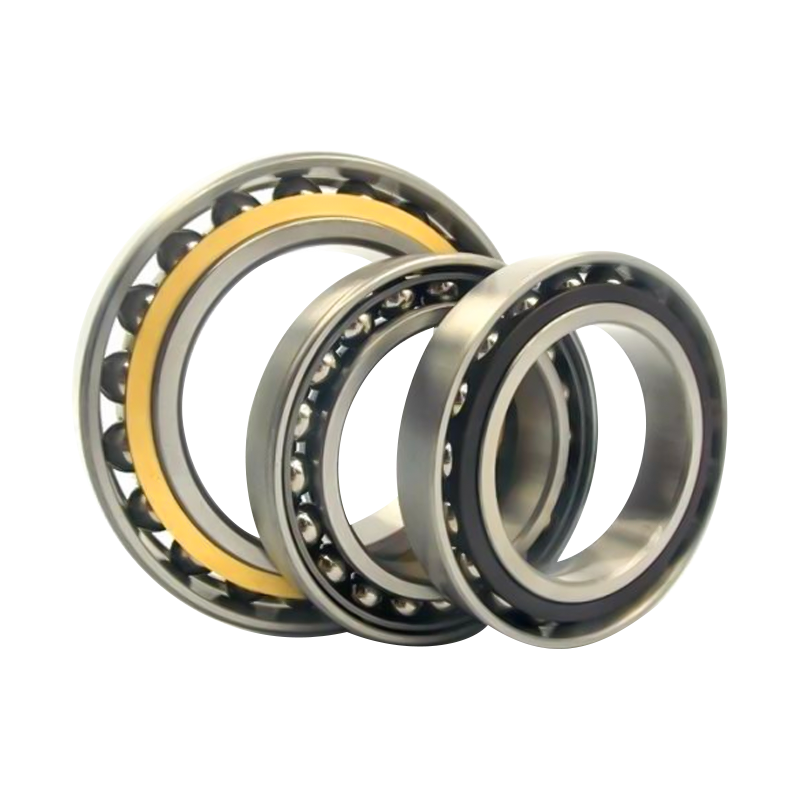

| Ominaisuus | Yksirivinen kulmakosketin | Kaksirivinen kulmakosketin | Nelipistekuulalaakerit |
| Lataussuunta | Yksisuuntainen aksiaalinen radiaali | Kaksisuuntainen aksiaalinen radiaali | Kaksisuuntainen aksiaalinen radiaali |
| Nopeusluokitus | Erittäin korkea | Korkea | Kohtalainen |
| Monimutkaisuus | Yksinkertainen (vaatii pariliitoksen) | Itsenäinen yksikkö | Yksi kompakti yksikkö |
| Yleiset käyttötavat | Työstökoneiden karat | Keskipakopumput | Maatalouskoneet |
| UKL Precision | P4 / P2 Saatavilla | P5 / P6 saatavana | P6 Saatavilla |
UKL:n etu: Integroitu tuotanto ja laadunvalvonta
Vuonna 2020 perustettu UKL Bearing Manufacturing Co., Ltd. on noussut nopeasti integroiduksi teollisuuden ja kaupan johtajaksi keskittymällä "Total Quality" -lähestymistapaan. Meidän Kulmakuulalaakerit ovat seurausta saumattomasta, modernisoidusta tuotantosyklistä Wuxissa.
1. Edistynyt lämpökäsittely ja materiaalin puhtaus
Suurnopeuslaakerin käyttöiän määrää sen pintaväsymislujuus. Käytämme erittäin puhdasta laakeriterästä, joka on alistettu erikoistuneelle hehkutus ja lämpökäsittely syklit. Tämä prosessi luo vakaan martensiittisen rakenteen, joka estää mittamuutokset jopa pitkäaikaisen käytön aikana korkeissa lämpötiloissa.
2. Tarkkuushionta suurnopeuksille karaille
CNC- ja työstökoneteollisuudessa karan tarkkuus on ensiarvoisen tärkeää. UKL:n tilat hyödyntävät korkean tarkkuuden automatisoituja hiomalinjoja saavuttaakseen Toleranssiluokat P4 ja P2 . Tämä johtaa poikkeuksellisen alhaiseen tärinä- ja melutasoon, jotka ovat kriittisiä nopeissa jyrsintä- ja hiontasovelluksissa.
3. Strateginen OEM/ODM-asiantuntemus
Yli kanssa 15 vuoden vientikokemus , teemme muutakin kuin valmistamme; neuvottelemme. Tekninen tiimimme ymmärtää eri markkinoiden ainutlaatuiset vaatimukset Euroopassa, Aasiassa, Afrikassa ja Lähi-idässä . Tarjoamme joustavia, räätälöityjä palveluita, mukaan lukien erikoistuneet häkkimateriaalit (kuten vahvistettu polyamidi tai koneistettu messinki) ja korkean suorituskyvyn voiteluaineet, jotka on räätälöity sinun erityisiin ympäristöolosuhteisiin.
4. Tiukka automaattinen kokoonpano
Inhimillisten virheiden välttämiseksi kokoonpanolinjamme ovat suurelta osin automatisoituja. Jokainen laakeri testataan tiukasti kosketuskulman tarkkuuden, aksiaalivälyksen ja vääntömomentin suhteen. Tämä varmistaa, että kun laakerimme saapuvat laitoksellesi, ne ovat valmiita toimimaan vaativimmissakin teollisuuden paineissa.
Sovellukset maailmanlaajuisesti
Tehokkaat kulmakosketinratkaisumme tarjoavat teknisen selkärangan:
- Työstökoneiden karat: Nopea tarkkuus ja lämpöstabiilisuus ovat välttämättömiä metallin leikkauksessa.
- Teollisuuspumput ja kompressorit: Nesteen liikkeen synnyttämän jatkuvan aksiaalisen työntövoiman käsittely.
- Autojen voimansiirrot: Tehokkaiden siirtojärjestelmien tehokkuuden lisääminen.
- Uusiutuva energia: Tukee tuuliturbiinijärjestelmien monimutkaisia vaihteistoja.
Usein kysytyt kysymykset (FAQ)
1. Miksi kulmakosketuskuulalaakereita käytetään usein pareittain?
Koska yksirivinen kulmakosketinlaakeri voi tukea aksiaalista kuormitusta vain yhteen suuntaan, ne asennetaan tyypillisesti pareittain (takaisin, kasvot vastakkain tai tandem). Tämä sallii kokoonpanon käsitellä kaksisuuntaisia aksiaalikuormia ja lisää akselin yleistä jäykkyyttä.
2. Mikä häkin materiaali on paras nopeisiin sovelluksiin?
Suosittelemme usein erittäin suurille nopeuksille Fenolihartsi or Polyamidi (nailon) häkkejä, koska ne ovat kevyitä ja tuottavat vähemmän keskipakovoimaa. Raskaaseen käyttöön tai korkeisiin lämpötiloihin, Koneistettu messinki häkit tarjoavat erinomaisen kestävyyden ja lämmönpoiston.
3. Miten UKL varmistaa laakereidensa alhaiset melutasot?
Melu johtuu yleensä pinnan epätasaisuudesta tai saastumisesta. Käytämme kilparadoilla superviimeistelyprosesseja peilimäisen pinnan saavuttamiseksi ja kokoonpanon suorittamiseksi pölykontrolloidussa ympäristössä, minkä jälkeen suoritamme 100 % elektronisen melun testauksen.
4. Voinko mukauttaa laakerijärjestykseni esikuormitusta?
Kyllä. Esijännitys on kriittinen jäykkyyden ja tärinän hallinnassa. Voimme toimittaa laakereita kevyillä, keskisuurilla tai raskailla esijännityksillä tai jopa mukautetuilla välyksillä, jotka perustuvat sovelluksesi lämpölaajenemiseen ja kuormitusprofiileihin.
5. Mitä hyötyä on ostaa suoraan Wuxissa sijaitsevalta valmistajalta, kuten UKL:ltä?
Työskentelemällä integroidun teollisuus- ja kauppayrityksen kanssa poistat välikäsien lisähinnat ja saat suoran pääsyn tekniseen tukeen. Wuxin sijaintimme on maailmanlaajuinen huippuosaamisen keskus, jonka avulla voimme hankkia parhaat raaka-aineet ja tarjota tehokkaan logistiikan asiakkaillemme maailmanlaajuisesti.
