Korkean tarkkuuden laakereiden toimittajat

Ristirullalaakerit (Cross-Roller Bearings) Ristirullalaakerit, jotka tunnetaan myös poikittaisrullalaakereina, käyttävät sisäistä rakennetta, jossa lieriömäiset rullat on järjestetty ristikkäin 90° kulmaan toisiinsa nähden V-muotoisten kulkureittien sisällä. Telojen väliin sijoitetaan erottimet tai välikappaleet. Tämä rakenne mahdollistaa yhden laakerin samanaikaisen käsittelyn kaikkiin suuntiin, mukaan lukien säteittäiset kuormat, aksiaaliset kuormat ja kaatumismomentit. Laakereille on tunnusomaista niiden minimaaliset kokonaismitat (pienikokoisuus), korkea jäykkyys, korkea pyörimistarkkuus ja yhdistetty kantokyky. Siksi ne sopivat parhaiten: Teollisuusrobottien liitoksiin tai pyöriviin osiin. Manipulaattorien/robottikäsien pyörivät osat. Koneistuskeskusten pyörivät pöydät. Tarkkuuspyörivät pöydät. Lääketieteelliset laitteet. Mittauslaitteet. IC-valmistuslaitteet ja muut sovellukset. Ristikkäisten rullalaakereiden rakennetyypit Ristirullalaakerit luokitellaan yleensä kolmeen rakenteelliseen muotoon: Ulkorengas irrotettava, sisärengas integroitu. Ulkorengas integroitu, sisärengas irrotettava. Sekä ulko- että sisärenkaat on integroitu.
1. RB-tyyppi (erotettava ulkorengas, integroitu sisärengas) Rakenne: Ulkorengas on jaettu kahteen osaan, kun taas sisärengas on yksi integroitu komponentti. Sovellus: Soveltuu sovelluksiin, jotka vaativat sisärenkaan suurta pyörimistarkkuutta.
2. RE-tyyppi (Integroitu ulkorengas, erotettava sisärengas) Rakenne: Sillä on samat ulkomitat kuin RB-tyypillä, mutta ulkorengas on integroitu ja sisärengas on jaettu kahteen osaan. Sovellus: Soveltuu sovelluksiin, jotka vaativat ulkorenkaan suurta pyörimistarkkuutta.

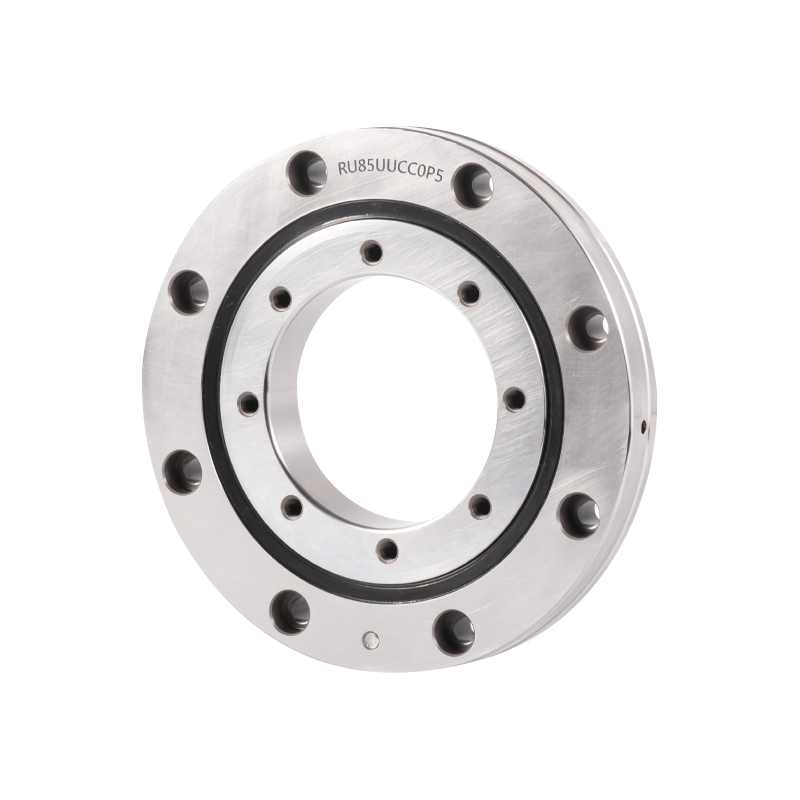

3. RU-tyyppi (integroidut sisä- ja ulkorenkaat, asennusreiät) Rakenne: Sekä sisä- että ulkorenkaat ovat integroituja ja niissä on kiinnitysreiät. Tämä eliminoi tarpeen kiinnittää laippoja ja tukiistuimia, mikä tekee siitä erittäin kätevän käyttää. Suorituskyky: Koska sisä- ja ulkorenkaat ovat integroituja, asennuksella on minimaalinen vaikutus suorituskykyyn, mikä varmistaa vakaan pyörimistarkkuuden ja vääntömomentin. Sovellus: Soveltuu sovelluksiin, joissa vaaditaan suurta pyörimistarkkuutta sekä sisä- että ulkorenkailta.

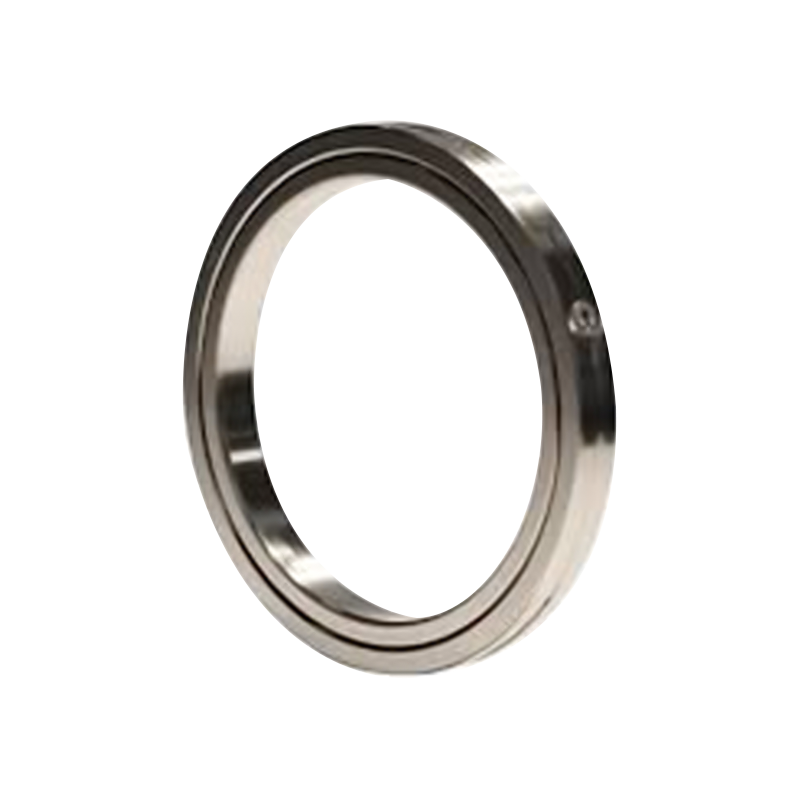

4. RA-tyyppi (erotettava ulkorengas, integroitu sisärengas, ultraohut) -rakenne: Erittäin ohut rakenne, jossa sisä- ja ulkorenkaiden paksuus on pienennetty mahdollisimman paljon. Rakenne on sama kuin RB-tyypissä, jaettu ulkorengas. Käyttö: Soveltuu osiin, jotka vaativat kevyttä ja kompaktia rakennetta, kuten robottien ja manipulaattorien pyöriville osille.
5. RBH-tyyppi (integroidut sisä- ja ulkorenkaat, erittäin ohut) Rakenne: Erittäin ohut rakenne integroiduilla sisä- ja ulkorenkailla, mutta ilman asennusreikiä. Vaatii kiinnityksen laipoilla ja tukiistukilla asennuksen aikana.Suorituskyky: Molempien renkaiden integroitu rakenne estää suorituskyvyn heikkenemisen asennuksesta, mikä varmistaa vakaan pyörimistarkkuuden ja vääntömomentin.Sovellus: Soveltuu sovelluksiin, jotka vaativat pientä kokoa (pienikokoa) säilyttäen samalla korkean pyörimistarkkuuden sekä sisä- että ulkorenkaille.
6. SX-tyyppi (integroitu sisärengas, erotettava ulkorengas, ultraohut) rakenne: Samalla akselin halkaisijalla SX-tyypin poikkileikkaus on pienempi kuin RB-tyypillä. Ultraohuen rakenteen ansiosta sisä- eikä ulkorenkaissa ei ole kiinnitysreikiä, mikä vaatii kiinnitystä laipoilla ja laakeripesillä asennuksen aikana. Käyttö: Soveltuu sovelluksiin, joissa sisärengas pyörii.

Teollisuusrobotin laakerit: ammattimainen käännös
Teollisuusrobotin laakerit ovat robottien ydinkomponentteja, joita käytetään ensisijaisesti nivelissä, kääntöyksiköissä ja tarkkuuspyöriöpöydissä.
Päätyyppejä ovat ristikkäiset rullalaakerit ja vakioprofiiliset ohutseinäiset laakerit.
Näiden laakerien on kestettävä monisuuntaisia ​​kuormituksia ja samalla ne tarjoavat ominaisuuksia, kuten korkean tarkkuuden, suuren jäykkyyden ja alhaisen kitkan.

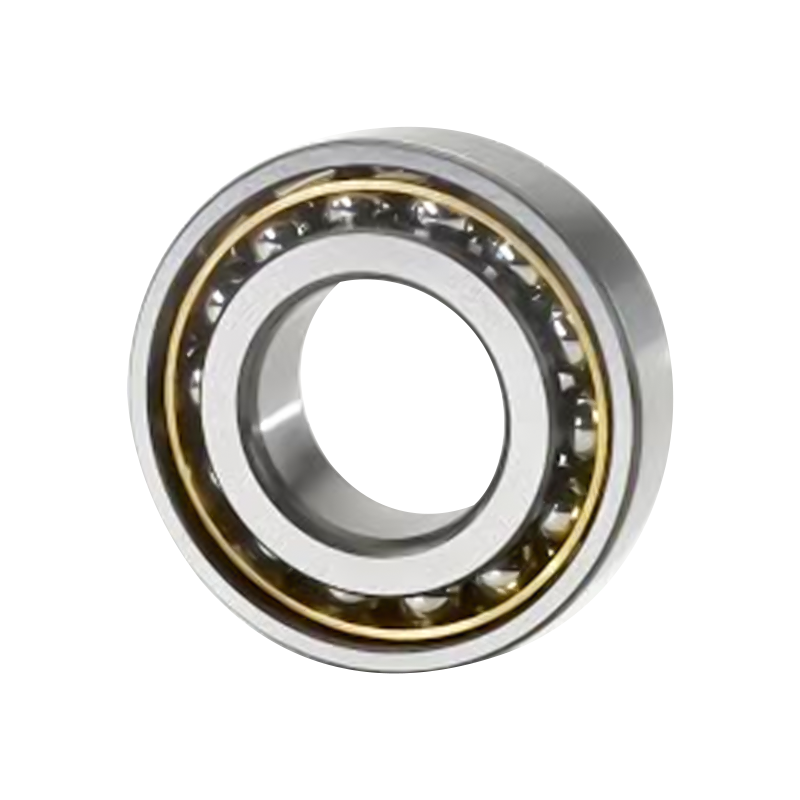

Kulmakosketuskuulalaakerin sisä- ja ulkorenkaiden kulkuradat ovat siirtyneet toisiinsa nähden laakerin akselin suunnassa. Tämä osoittaa, että nämä laakerit on suunniteltu kestämään yhdistettyjä kuormia, eli sekä säteittäistä että aksiaalista kuormaa. Kulmakosketuskuulalaakerin aksiaalinen kantavuus kasvaa kosketuskulman kasvaessa. Kosketuskulma määritellään pallon ja juoksuradan kosketuspisteitä yhdistävän linjan (eli suunnan, jonka kautta yhdistetty kuormitus siirtyy yhdestä kilparadalta toiselle) ja linjan välillä, joka on kohtisuorassa laakerin akseliin nähden säteittäisessä tasossa.

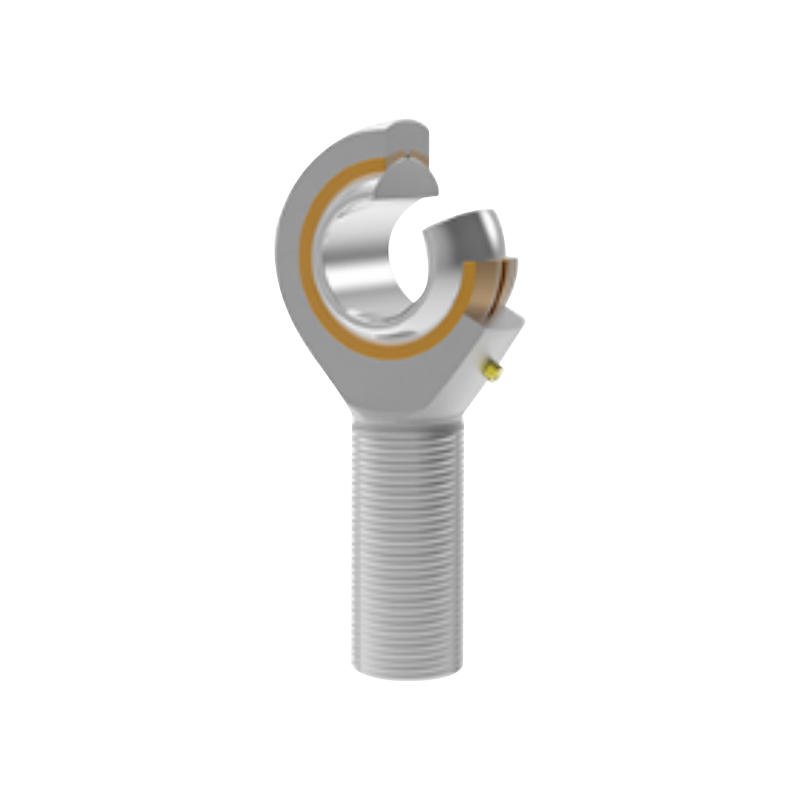

Tangon pään laakerit ovat välttämättömiä mekaanisia komponentteja, joita käytetään erilaisissa sovelluksissa pyörivän ja värähtelevän liikkeen aikaansaamiseksi kahden linkitetyn komponentin välillä. Niillä on ratkaiseva rooli liikkeen ja kuorman siirtämisessä erilaisissa teollisuus- ja autoteollisuuden järjestelmissä, ja ne tarjoavat suurta tarkkuutta ja tehokkuutta haastavissa ympäristöissä.

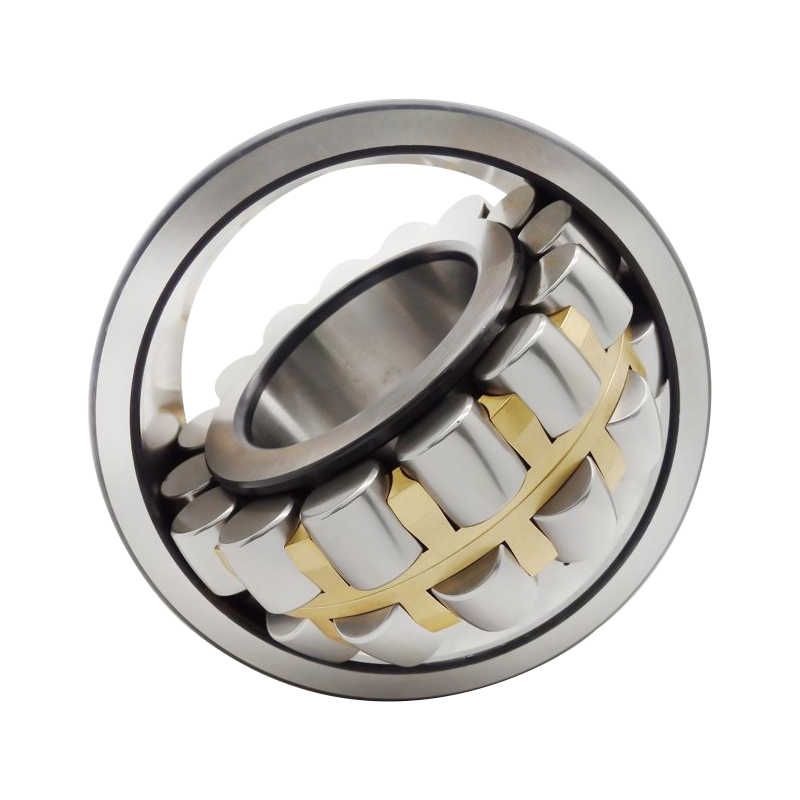

Pallomainen rullalaakeri koostuu ulkorenkaasta, jossa on pallomainen juoksurata, ja sisärenkaasta, jossa on kaksi rataa, yksi tai kaksi häkkiä ja sarja pallomaisia ​​rullia.
Koska ulkorenkaan pallomaisen kiertoradan keskipiste osuu yhteen laakerin keskipisteen kanssa, laakerilla on itsekohdistuva ominaisuus (Self-Alignment). Tämä mahdollistaa sen, että se kompensoi automaattisesti akselin ja kotelon välisistä kulmavirheistä tai akselin taipumisesta aiheutuvat poikkeamat.
Nämä laakerit pystyvät kestämään suuria säteittäisiä kuormia ja tiettyjä kaksisuuntaisia ​​aksiaalikuormia, joten ne sopivat erityisen hyvin raskaalle kuormitukselle tai tärinälle altistuviin sovelluksiin.
Pallomaisia ​​rullalaakereita on saatavana kahden tyyppisillä porauksilla: lieriömäisellä reiällä ja kartioreiällä. Kartioporaiset laakerit on merkitty jälkiliitteellä "K" (kartio 1:12) tai "K30" (kartio 1:30) perusmerkinnän jälkeen.

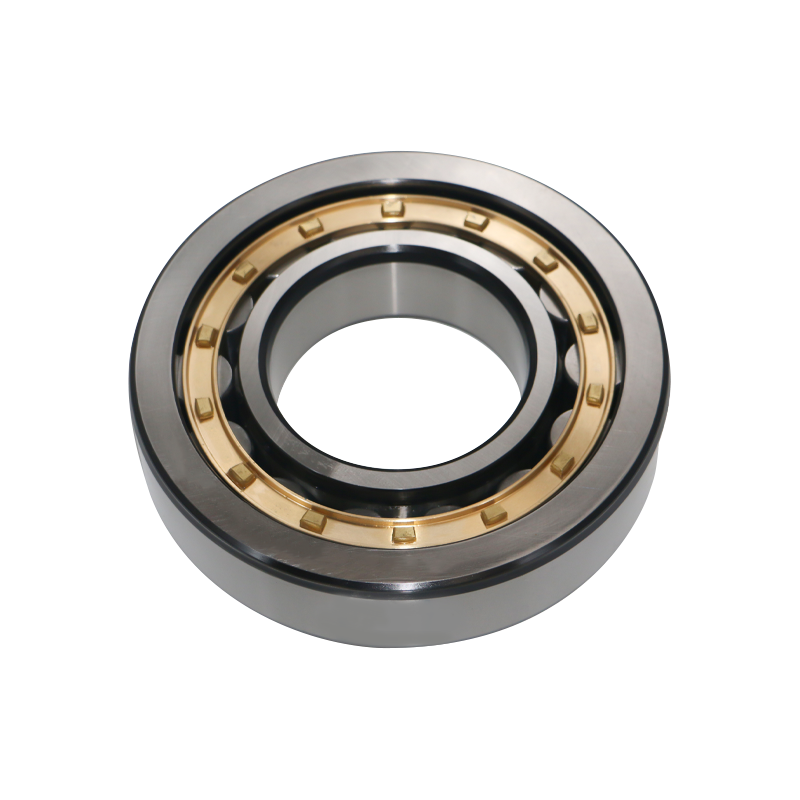

Sylinterirullalaakerit ovat laakereita, joissa lieriömäiset rullat ja kulkuradat ovat linjassa.
Niillä on suuri kantavuus ja ne kestävät ensisijaisesti säteittäisiä kuormia. Vierintäelementtien ja rengasripojen/laippojen välisen alhaisen kitkan ansiosta ne soveltuvat nopeaan pyörimiseen.
Riippuen laippojen olemassaolosta tai puuttumisesta renkaissa, ne luokitellaan:
Yksiriviset sylinterirullalaakerit: Kuten NU, NJ, NUP, N ja NF tyypit.
Kaksiriviset sylinterirullalaakerit: Kuten NNU- ja NN-tyypit.
Näissä laakereissa on tyypillisesti erotettava sisärengas ja ulkorengasrakenne.
Sylinterimäiset rullalaakerit ilman laippoja joko sisä- tai ulkorenkaassa mahdollistavat suhteellisen aksiaalisen siirtymän sisä- ja ulkorenkaiden välillä. Näin ollen näitä tyyppejä voidaan käyttää ei-sijoittuvina (kelluvina) laakereina (tai "vapaan pään laakereina").
Sylinterimäiset rullalaakerit, joissa on kaksinkertaiset laipat toisella puolella ja yksi laippa vastakkaisella renkaalla, kestävät tietyn asteisen aksiaalisen kuormituksen yhdessä suunnassa.
Yleensä he käyttävät puristettuja teräshäkkejä tai koneistettuja massiivimessinkihäkkejä. Kuitenkin joissakin malleissa käytetään myös valettuja polyamidihäkkejä.

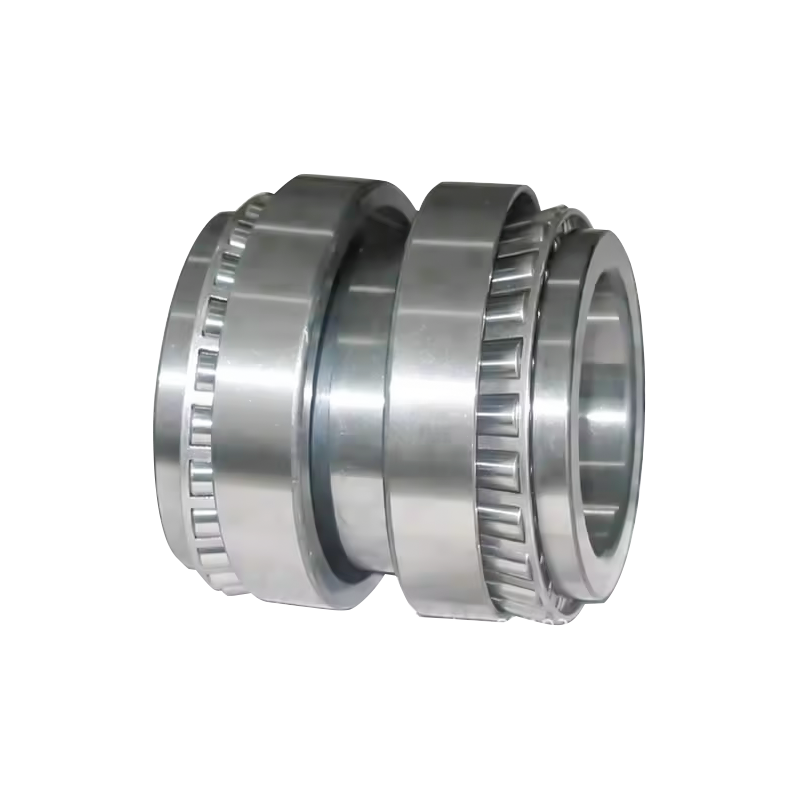

Kartiorullalaakereissa on kartiomaiset pinnat kupissa (ulkorengas), kartio (sisärengas) ja rullat, jolloin näiden pintojen kärjet yhtyvät yhteiseen pisteeseen laakerin akselilla.
Metrinen sarjan laakereiden lisäksi on saatavilla myös tuumasarjan laakereita.
Tämän tyyppinen laakeri soveltuu sovelluksiin, joihin liittyy raskaita tai iskukuormituksia.
Kartiorullalaakerit:
Pystyvät samanaikaisesti ottamaan vastaan säteittäisiä ja aksiaalisia kuormia yhteen suuntaan.
Koska tämän tyyppistä laakeria säteittäisesti kuormittaessa syntyy aksiaalinen komponenttivoima, kahta laakeria on käytettävä yhdessä, joko vastakkain tai vastakkain, tai kaksi tai useampia laakeria on sovitettava käyttöön.
Saatavilla Standard-, Medium- ja Steep-tyypeinä, joilla on eri kosketuskulmakoot.
Keskikartoituneet metrisarjan laakerit tunnistetaan lisäkoodilla “C”, joka on lisätty laakerin numeron päätteeksi.
Laakerit, joiden ulkorenkaan leveys, ulkorenkaan pieni sisähalkaisija ja kosketuskulma määritetään ISO 355 -spesifikaatioiden mukaisesti, on merkitty apuliitekoodilla “J”.

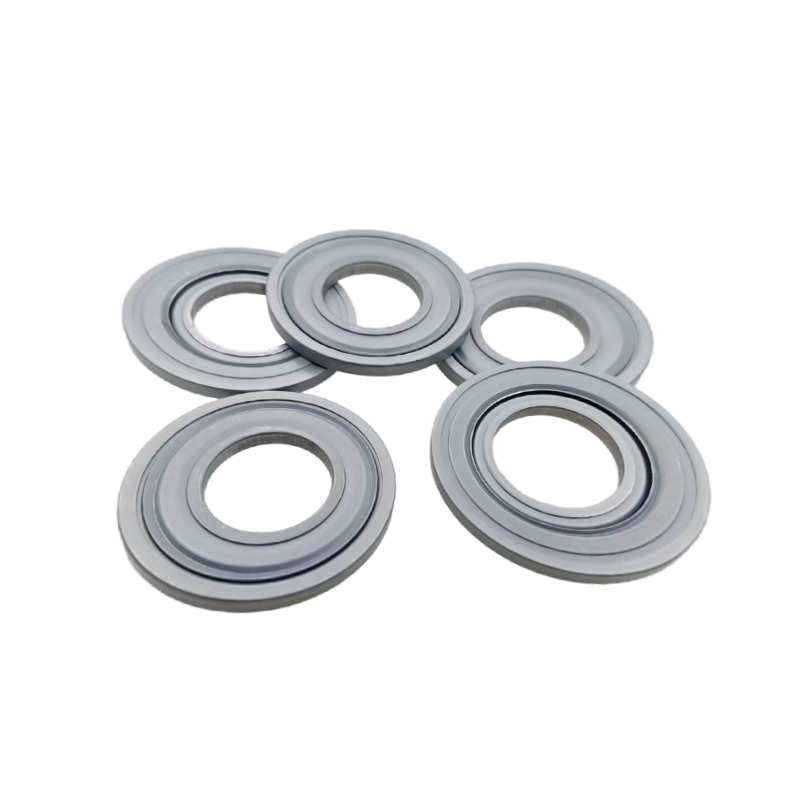

Metallitiiviste NILOS-RING on metallinen tiivisteelementti, joka on suunniteltu erityisesti rasvavoideltuihin laakereihin. Sen tarkoitus on suojata laakereita epäpuhtauksien sisäänpääsyltä.
Täysmetalliset NILOS-renkaat on suunniteltu estämään likaa, pölyä, roskia ja muita hankaavia epäpuhtauksia pääsemästä sekä kuula- että rullalaakereihin. Tämä auttaa pidentämään laakerien käytettävyyttä ja käyttöikää erityisesti vaikeissa käyttöympäristöissä ja teollisuudessa.

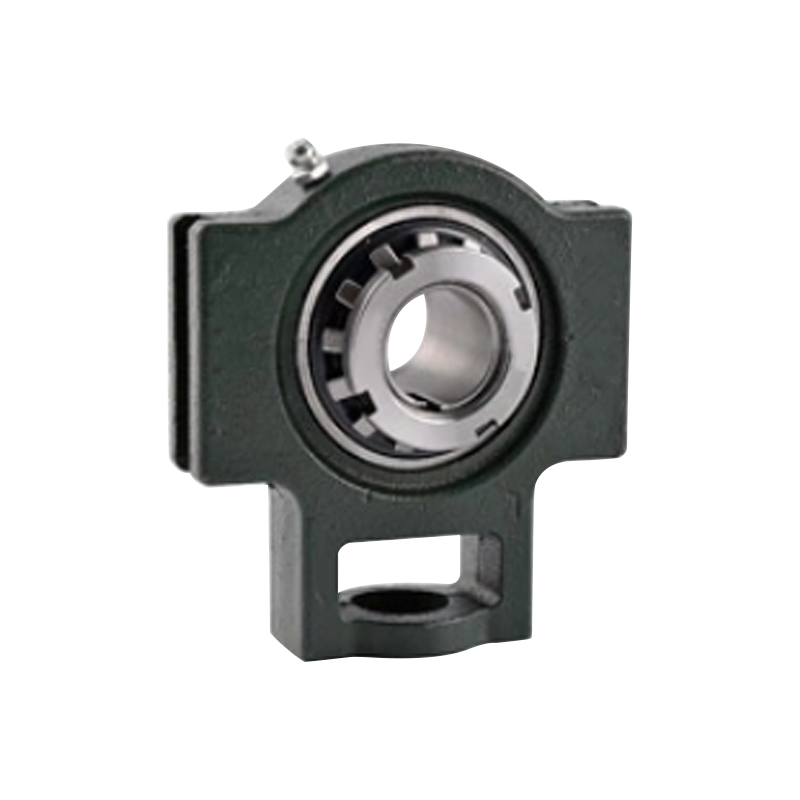

Plummer Block Unit / Asennetut laakerit Plummer Block Unit (tunnetaan myös nimellä Mounted Bearing Unit) on laakerikokoonpano, joka yhdistää vierintälaakerin laakeripesään. Se on asennusvalmis laakeriyksikkö, joka sisältää kotelon jalustalla ja sisälaakerin asennuslohkossa. Asennuslohko kiinnitetään alustaan ​​ja akseli työnnetään sitten sisään, jolloin sisäiset komponentit voivat pyöriä. Näiden yksiköiden ydinarvo on siinä, että ne ovat täysin itsenäisiä, esivoideltuja yksiköitä, jotka ovat valmiita asennettavaksi laitteisiin, mikä yksinkertaistaa huomattavasti mekaanisten koneiden kokoonpanoprosessia. Kiinnitettyjen laakerien rakenteelliset ominaisuudet Asennetuissa laakeriyksiköissä käytetään laakerin ja asennuskotelon integroitua rakennetta. Itsesuuntautuvien tyyppien tapauksessa laakeri on kiinnitetty lukitusrenkaalla (tai kiinnitysrenkaalla). Näissä yksiköissä on automaattinen itsesuuntautumisominaisuus, mikä mahdollistaa akselivirheiden tai kulmavirheiden huomioimisen jopa 3°.
