Tarkkuustekniikan maailmassa samanaikaisesti korkean jäykkyyden, tilaa säästävän rakenteen ja monisuuntaisen kantavuuden tarjoavien komponenttien kysyntä ei ole koskaan ollut suurempi. Ristirullalaakerit ovat nousseet kultaiseksi standardiksi korkean suorituskyvyn pyörivälle liikkeelle, erityisesti aloilla, joilla tarkkuus on kiistaton.
Mitä ovat ristikkäiset rullalaakerit?
Ristirullalaakerit ovat erikoistuneita vierintälaakereita, joissa lieriömäiset rullat on sijoitettu kohtisuoraan - suorassa kulmassa toisiinsa nähden - V-muotoisten kulkureittien sisällä. Tämä ainutlaatuinen "ristitetty" konfiguraatio sallii yhden laakerin käsitellä radiaali-, aksiaali- ja momenttikuormia samanaikaisesti.
Toisin kuin perinteiset kuulalaakerit, jotka perustuvat pistekosketukseen, poikittaisrullalaakerin sylinterimäiset rullat tarjoavat linjakontakti . Tämä lisää merkittävästi kosketuspinta-alaa, mikä johtaa erinomaiseen jäykkyyteen ja minimaaliseen elastiseen muodonmuutokseen raskaiden tai monimutkaisten kuormien aikana.
Ristirullalaakerien tärkeimmät edut
- Korkea pyörimistarkkuus: Ortogonaalinen järjestely vähentää vinoutumista ja kitkaa varmistaen poikkeuksellisen pienen juoksun.
- Ylivoimainen jäykkyys: Ristirullalaakerit ovat 3–4 kertaa jäykemmät kuin tavalliset kulmakosketuskuulalaakerit.
- Kompakti jalanjälki: Koska yksi poikittaisrullalaakeri voi korvata kaksi perinteistä laakeria (kuten työntövoiman säteittäinen yhdistelmä), se mahdollistaa laitteiden merkittävän pienentämisen.
- Yksinkertaistettu asennus: Nykyaikaiset mallit, kuten asennusreiät, mahdollistavat suoran pulttauksen koteloon, mikä vähentää kokoonpanon monimutkaisuutta.
Vertailu: Ristirullalaakerit vs. perinteiset laakerit
Jotta voit valita oikean ratkaisun laitteellesi, seuraavassa taulukossa verrataan poikkirullalaakereiden suorituskykymittareita yleisiin vaihtoehtoihin.
| Ominaisuus | Ristirullalaakerit | Deep Groove -kuulalaakerit | kartiorullalaakerit |
| Lataussuunta | Radiaalinen aksiaalinen momentti | Ensisijaisesti radiaalinen | Radiaalinen yksisuuntainen aksiaalinen |
| Jäykkyys | Erittäin korkea | Kohtalainen | Korkea |
| Tilatarve | Minimaalinen (kompakti) | Kohtalainen | Suuri (vaatii usein pareja) |
| Tarkkuusluokka | P2 / P4 / P5 | P0 / P6 | P5 / P6 |
| Pääsovellus | Robotiikka, CNC-pöydät | Moottorit, kodinkoneet | Autoteollisuus, Raskas teollisuus |
Sovellukset modernissa teollisuudessa
Ammattimaisena laakeritehtaana Kiinassa UKL tarjoaa teknistä tukea globaaleille teollisuudenaloille, jotka vaativat luotettavaa ja tarkkaa liikettä. Meidän Ristirullalaakerit ovat tärkeitä komponentteja:
- Teollisuusrobotiikka: Käytetään robottikäsivarsien "vyötärön", "olkapää" ja "kyynärpään" nivelissä tasaisen ja tarkan asemoinnin varmistamiseksi.
- CNC-kiertopöydät: Tarjoaa vakauden, jota tarvitaan nopeaan koneistukseen ja pystysuuntaisiin porausjyrsimiin.
- Lääketieteelliset laitteet: Välttämätön CT-skannereissa ja MRI-laitteissa vaadittavalle erittäin tarkkaan pyörittämiseen.
- Ilmailu ja puolustus: Tukee tutkajalkoja ja tarkkoja satelliittiseurantajärjestelmiä.
Miksi valita UKL Bearing Manufacturing Co., Ltd.?
Integroituneena teollisuus- ja kauppayrityksenä UKL Bearing Manufacturing Co., Ltd. (Wuxi) erottuu kilpailuympäristöstä sitoutumisellamme tarkkuuteen ja joustavaan palveluun.
1. Integrated Manufacturing Excellence
Toisin kuin monet kauppayritykset, UKL:llä on täysin modernisoitu tuotantopohja. Tilamme kattavat koko valmistuksen elinkaaren: Takominen → Hehkutus → Sorvaus → Lämpökäsittely → Hionta → Automaattinen kokoonpano . Näin voimme ylläpitää tiukkaa laadunvalvontaa kaikissa vaiheissa.
2. Korkean tarkkuuden standardit
Hyödyntämällä edistyneitä testauslaitteita valmistamme laakereita, jotka saavuttavat tarkkuuden P5, P4 ja jopa P2 . Materiaalimme koostuvat erittäin puhtaasta laakeriteräksestä, jolle on suoritettu erityisiä lämpö- ja kylmäkäsittelyprosesseja väsymisiän maksimoimiseksi.
3. Maailmanlaajuinen OEM/ODM-asiantuntemus
Yli kanssa 15 vuoden vientikokemus , ymmärrämme globaalien markkinoiden vivahteet. Tarjoamme:
- Nopea vastaus: Nopeat tarjoukset ja tekniset neuvot.
- Räätälöinti: Räätälöidyt ratkaisut epätyypillisiin vaatimuksiin asiakkaan piirustusten perusteella.
- Todistettu luotettavuus: Palvelemme ylpeänä asiakkaita Euroopassa, Aasiassa, Afrikassa ja Lähi-idässä ISO9001- ja ISO14001-sertifioiduilla prosesseilla.
4. Tekninen tuki ja palvelu
UKL:ssa emme myy vain laakereita; tarjoamme ratkaisuja. Yli 200 ammattitaitoisen ammattilaisen tiimimme tarjoaa teknistä apua alkuperäisestä piirustuksen vahvistuksesta myynnin jälkeiseen huoltoon, mikä varmistaa, että koneesi toimii huipputeholla.
Oikean poikkirullalaakerin valinta
Kun hankit laakereita valmistavalta yritykseltä, ota huomioon nämä kolme kriittistä tekijää:

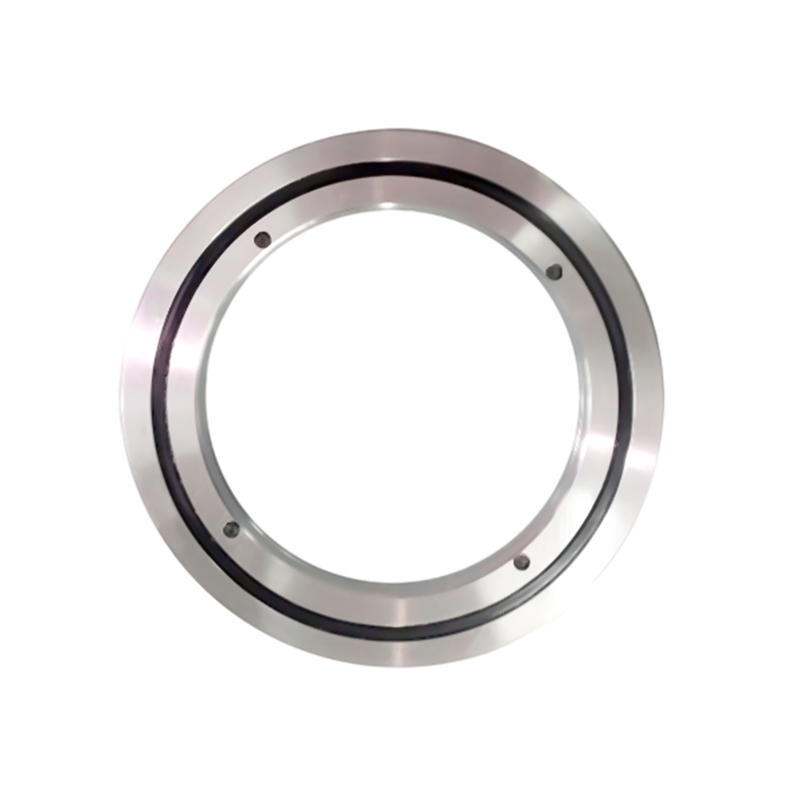

- Sisä-/ulkorenkaan kierto: Selvitä, pyörivätkö sisärengas, ulkorengas vai molemmat, koska tämä sanelee mallin (esim. RB-, RE- tai RU-sarja).
- Tyhjennys ja esikuormitus: Korkean tarkkuuden sovellukset vaativat tyypillisesti negatiivisen välyksen (esijännityksen) jäykkyyden lisäämiseksi.
- Ympäristö: Puhtaissa tiloissa tai syövyttävässä ympäristössä saatetaan tarvita erikoisvoiteluaineita tai ruostumattomia teräsmateriaaleja.
Usein kysytyt kysymykset (FAQ)
1. Mikä ristikkäisrullalaakerisarja minun pitäisi valita: RB, RU vai CRBH?

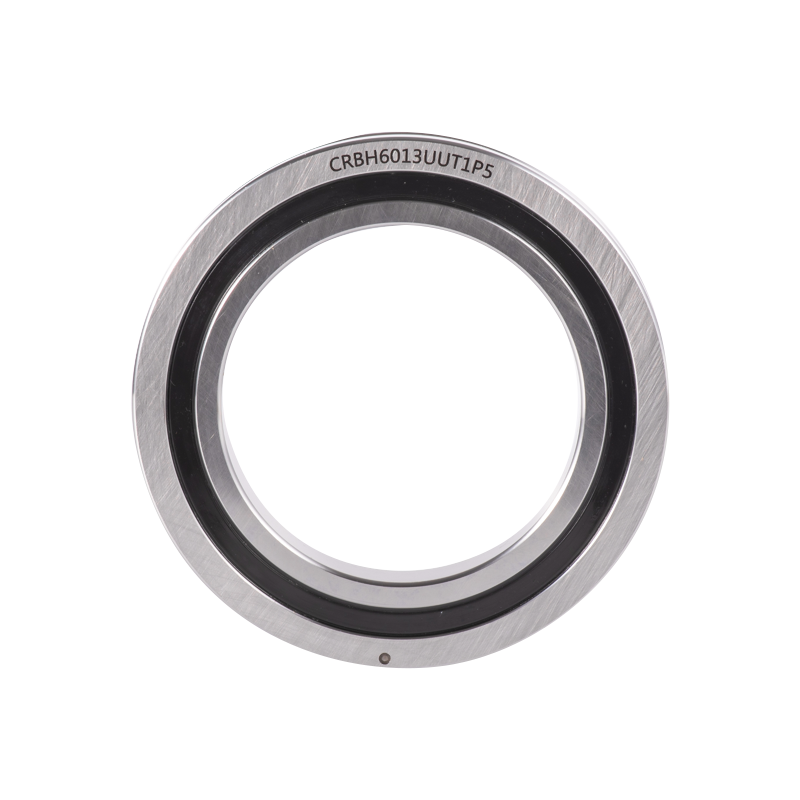

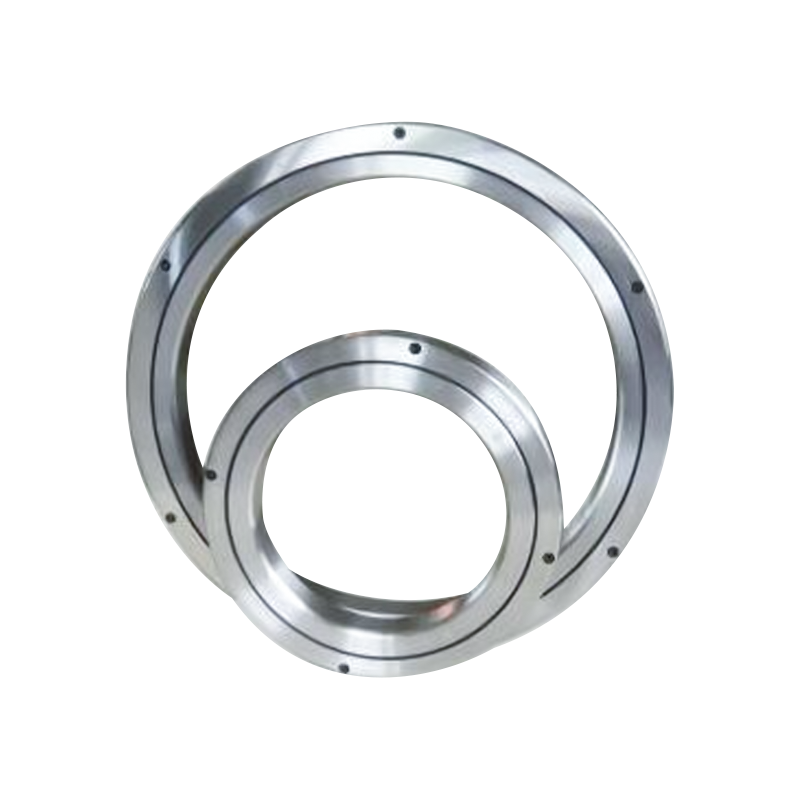

Se riippuu asennustarpeistasi. RB sarja on ihanteellinen korkeaan sisärenkaan pyörimistarkkuuteen. RU-sarja Sisältää integroidut renkaat asennusrei'illä helpoimman asennuksen ja pienimmän tilantarvetta varten. CRBH-sarja tarjoaa korkean jäykkyyden sekä sisä- että ulkorenkaan pyörittämiseen. UKL:ssä tarjoamme kaikkiin sarjoihin tekniset piirustukset varmistaaksemme täydellisen sopivuuden suunnitteluusi.
2. Voiko yksi ristirullalaakeri korvata useita perinteisiä laakereita?
Kyllä. V-raceway-rakenteen ansiosta yksi ristirullalaakeri käsittelee radiaali-, aksiaali- ja momenttikuormia samanaikaisesti. Tämän avulla voit vaihtaa kaksoislaakerikokoonpanon, mikä vähentää tilaa, painoa ja kokoonpanokustannuksia säilyttäen samalla erinomaisen jäykkyyden.
3. Miten UKL takaa P4- tai P2-tarkkuuslaadut?
Hallitsemme koko prosessia itse Wuxin tehtaallamme takomisesta ja erikoislämpökäsittelystä CNC-tarkkuushiontaan. Jokainen laakeri käy läpi 100-prosenttisen melun, tärinän ja välyksen tarkastuksen edistyneillä testausinstrumenteilla, mikä varmistaa, että vastaamme maailmanlaajuisten teollisuudenalojen poikkeuksellisen korkeisiin vaatimuksiin.
4. Tarjoatko räätälöintiä epätyypillisiin sovelluksiin?
15 vuoden OEM/ODM-kokemuksella räätälöinti on vahvuutemme. Tarvitsetpa tiettyjä mittoja, ruostumattomasta teräksestä valmistettuja materiaaleja tai erikoisvoiteluaineita tyhjiö- tai korkeisiin lämpötiloihin, UKL tarjoaa räätälöityä tuotekehitystä ja valmistusta, joka täyttää tarkat vaatimukset.
5. Mikä on kansainvälisten tilausten tyypillinen toimitusaika?
Vakiomallit ovat usein varastossa ja valmiina lähetettäväksi 7-10 päivää . Räätälöityyn tai laajamittaiseen tuotantoon integroitu toimitusketjumme toimittaa tyypillisesti sisällä 30-45 päivää . Asetamme etusijalle nopeat vastausajat tukeaksemme asiakkaitamme Euroopassa, Aasiassa ja Lähi-idässä.
