RB2508 ristikkäisten rullalaakereiden jäykkyyden ja kantavuuden edut
Tekninen haaste: tarkkuus rajoitusten alaisena
Nykyaikaiset robottijärjestelmät kohtaavat suunnitteluparadoksi: suunnittelijoiden on saavutettava ennennäkemätöntä tarkkuutta yhä tiiviimmissä tiloissa ja samalla hallittava monimutkaisia, monisuuntaisia kuormia. Valmistus-, kokoonpano- ja tarkkuustehtävissä toimivat teollisuusrobotit vaativat liitoksia, jotka säilyttävät mikronitason toistettavuuden myös vaihtelevissa kuormitusolosuhteissa. Tämä haaste on ajanut innovaatioita laakeriteknologiassa, erityisesti kohti ratkaisuja, jotka yhdistävät useita kantavia toimintoja yhdeksi, tilaa säästäväksi komponentiksi.
The RB2508 laakeri edustaa läpimurtoa ristikkäisten rullalaakereiden suunnittelussa. Tämä kompakti komponentti tarjoaa 25 millimetrin reiän, 41 millimetrin ulkohalkaisijan ja 8 millimetrin leveyden ansiosta jäykkyys- ja kantavuusominaisuudet, jotka ylittävät paljon suuremmat perinteiset laakeriratkaisut. Tämän suorituskykyedun teknisten perusteiden ymmärtäminen on välttämätöntä insinööreille, jotka suunnittelevat seuraavan sukupolven robottijärjestelmiä.
Tämä kattava tutkimus tutkii RB2508:n erinomaisen suorituskyvyn taustalla olevia suunnitteluperiaatteita, sen kuormankäsittelyominaisuuksia useilla akseleilla ja sen käytännöllistä integrointia edistyneisiin robottisovelluksiin. Analysoimalla ristikkäisen rullan geometriaa ja esijännitysmekanismeja paljastamme, miksi tästä laakerista on tullut suosituin ratkaisu vaativiin teollisuusympäristöihin.
Ristikkäisen rullalaakerin geometria: Ylivertaisen jäykkyyden perusta
Crossed Roller -kokoonpanon ymmärtäminen
Perinteiset kuulalaakerit käyttävät pallomaisia vierintäelementtejä, jotka on järjestetty pyöreisiin kulkureitteihin, mikä luo pistekosketuksen kunkin pallon ja sen kulkuradan pinnan välille. Vaikka tämä geometria sopiikin sovelluksiin, joissa kuormitus on pääasiassa yksisuuntaista, sillä on luontaisia rajoituksia, kun siihen kohdistuu samanaikaisesti yhdistettyjä säteittäisiä, aksiaalisia ja momenttikuormia. Pistekontakti keskittää jännityksen pienille alueille, rajoittaen kantavuutta ja myötävaikuttaa laakerin kestävyyteen kuormituksen alaisena.
Ristikkäiset rullalaakerit muovaavat tämän arkkitehtuurin pohjimmiltaan uudelleen. Pyöreän pyörän pallomaisten elementtien sijaan ristikkäisissä rullalaakereissa käytetään lieriömäisiä vierintäelementtejä, jotka on sijoitettu 90 asteen kulmaan saman laakerirenkaan viereisiin rulliin nähden. Tämä kohtisuora järjestely luo useita linjakosketusrajapintoja, joissa jokainen rulla koskettaa juoksurataa pitkin laajennettua pintaa pisteen sijaan.
Linjakoskettimen edut: jännityksen jakautuminen ja kuormituskyky
Linjakoskettimien geometrialla on useita kriittisiä suorituskykyetuja:
- Kuorman jakautuminen laajennetuille kosketusalueille vähentää jännityshuippupitoisuuksia, mikä mahdollistaa suuremman kuormituskapasiteetin pienissä kirjekuorissa
- Monisuuntainen kuormituksen hyväksyntä sallii yhden laakerin käsitellä säteittäisiä kuormia kahdella kohtisuoralla akselilla, aksiaalikuormia ja momenttikuormia samanaikaisesti
- Pienempi kosketusjännitys pidentää laakerin väsymisikää, mikä on erityisen tärkeää korkeakierroksisissa robottisovelluksissa
- Parannettu jäykkyysvaste minimoi taipuman kuormituksen alaisena, mikä on kriittinen paikannustarkkuuden kannalta
Erityisesti RB2508:lle tämä linjakoskettimien konfiguraatio tarkoittaa, että 25 millimetrin reikäinen ristikkäisrullalaakeri pystyy luotettavasti hallitsemaan kuormituksen suuruuksia, jotka vaatisivat huomattavasti suurempia tavanomaisia laakerijärjestelyjä. Tyypillinen teollisuusrobotin rannekokoonpano, joka saattaa vaatia kolmea erillistä laakerityyppiä (radiaalikuulalaakeri, painekuulalaakeri ja momenttikuulalaakeri), voidaan yhdistää yhdeksi RB2508-yksiköksi.
Esijännitysmekanismi: välyksen poistaminen, jäykkyyden maksimointi
Tarkkuusluokan ristikkäisten rullalaakereiden erottuva piirre on integroitu esijännitysjärjestelmä. Vakiolaakerit toimivat mitattavissa olevalla välyksellä – vierintäelementtien ja rataosien välissä on pieni rako, joka mahdollistaa laakerin toiminnan ilman sitoutumista. Tämä välys, joka mitataan tyypillisesti kymmeninä mikrometreinä, luo luontaisen vaatimustenmukaisuuden. Kun robotin niveleen kohdistuu kuormitusta, laakeri taipuu hieman vierintäelementtien ja juoksuteiden erotessa ennen kuin se asettuu uudelleen kuormitussuunnan alle.
RB2508-esijännitysmekanismi eliminoi tämän taipumislähteen jousipohjaisten puristusvoimien avulla. Laakerin ulkorenkaaseen integroidut aaltojouset tai levyjouset kohdistavat hallittua puristusvoimaa pitäen jatkuvan kosketuksen kaikkien vierintäelementtien ja sekä sisä- että ulkokehäratojen välillä kuormituksen suunnasta riippumatta. Tämä esijännitys luo perustavanlaatuisen jäykän rakenteen, jossa laakerin jäykkyys lähestyy kiinteän metallirenkaan mekaanisen kokoonpanon sijaan.
RB2508-laakereiden esijännitysvoima vaihtelee tyypillisesti välillä 400-600 Newtonia, mikä on optimoitu tarjoamaan maksimaalisen jäykkyyden aiheuttamatta liiallista kitkaa tai kiihtynyttä kulumista. Tämä esijännitysarvo edustaa huolellisesti suunniteltua tasapainoa: riittämätön esijännitys mahdollistaa ei-toivotun välyksen ja alemman jäykkyyden; liiallinen esijännitys aiheuttaa tarpeetonta kitkaa, lämpöä ja voiteluaineen heikkenemistä.
Kantavuusanalyysi: RB2508:n suorituskyvyn ymmärtäminen useilla akseleilla
Dynaamiset kuormitusarvot ja sovelluskonteksti
Laakerin kantavuus määritellään dynaamisten kuormitusarvojen avulla – kuorman suuruus, jolla laakeri tekee miljoona kierrosta ennen kuin väsymishalkeilu alkaa. RB2508:n tekniset tiedot sisältävät useita dynaamisia kuormitusarvoja, jotka heijastavat sen monisuuntaisuutta:
| Lataussuunta | Dynaaminen luokitus (newtoneja) | Tyypillinen sovelluskonteksti |
|---|---|---|
| Säteittäinen kuormitus | 3 500 | Pystysuorassa laakerin akseliin nähden |
| Aksiaalinen kuorma | 1 980 | Laakerin akselia pitkin |
| Moment Load | 180 Nm | Kallistus- tai taivutusmomentti |
Käytännön kuorman suuruuskonteksti
Näiden arvioiden kontekstualisoimiseksi: 5 kilon yhteiskäyttöinen robottikäsi, joka ulottuu 500 millimetriä ranteen nivelestä, luo noin 25 newtonmetrin momenttikuormituksen nivellaakeriin, kun käsi ulottuu vaakasuoraan. RB2508:n 180 newtonmetrin momenttikapasiteetti tarjoaa 7-kertaisen turvakertoimen tähän kuormaan – huomattava marginaali dynaamisille kiihdytysvoimille, iskukuormitukselle ja työkalun vaihdoille. Tämä poikkeuksellinen momenttikapasiteetti erottaa ristikkäiset rullalaakerit kaikista tavanomaisista samankokoisista laakerityypeistä.
Dynaamisen kuormituksen oletetaan toimivan nopeudella 100 rpm. Robottiliitokset toimivat tyypillisesti nopeudella 20-80 RPM normaaleissa liikeprofiileissa, mikä vähentää laakerin jännitystä arvoperusteeseen verrattuna. Tämä nopeusmarginaali merkitsee pidennettyä laakerin käyttöikää käytännön sovelluksissa. Laakeri, joka on valittu 3 500 Newtonin dynaamiseen kuormitukseen nopeudella 100 1/min, kestää luotettavasti saman kuorman nopeudella 40 RPM, mikä pidentää käyttöikää huomattavasti.
Yhdistetyt kuormitusskenaariot: RB2508 Advantage
Robottiliitoksen kuormitus koostuu harvoin puhtaasta säteittäisvoimasta, puhtaasta aksiaalisesta voimasta tai puhtaasta momentista. Sen sijaan nivelet kokevat samanaikaisen kuormituksen useiden akselien yli. Harkitse robottiolkaniveltä, joka tukee vaakasuoraa käsivartta, jossa tarttuva esine on poikkeamassa nivelen keskilinjasta:
- Käsivarren painosta ja hyötykuormasta johtuva säteittäinen kuormitus luo alaspäin suuntautuvan voiman, joka on kohtisuorassa käsivarren akseliin nähden
- Aksiaalinen kuormitus työkalun vaihdoista ja pystysuuntaiset hyötykuorman sijainnin vaihtelut
- Momenttikuorma nivelakselin ja hyötykuorman painopisteen väliseltä siirtymäetäisyydeltä
Yksi RB2508-laakeri mahtuu kaikki kolme kuormituskomponenttia sen suunnittelukuoreen. Perinteiset ratkaisut vaativat tyypillisesti useita laakerisarjoja, jotka on järjestetty monimutkaisiin kotelokokoonpanoihin. RB2508:n ristikkäistela-arkkitehtuuri hyväksyy yhdistetyt kuormat integroidun ristikkäiselementtijärjestelyn kautta, mikä eliminoi ulkoisten kuormanjakomekanismien tarpeen.
Jäykkyys: RB2508:n suorituskyvyn mittaaminen ja ymmärtäminen
Laakerin jäykkyys: tarkkuustekniikan parametri
Laakereiden jäykkyys mitataan jäykkyydeksi – taipuman kestävyydeksi kohdistetun kuormituksen alaisena. Jäykkyys ilmaistaan matemaattisesti kuormituksena jaettuna taipumalla, mitattuna yksikköinä newtoneja per mikrometri. Laakeri, jonka jäykkyys on suurempi, vastustaa taipumista ja säilyttää asennon tarkemmin kuormituksen alaisena.
RB2508:n jäykkyysominaisuudet vaihtelevat kuormituksen suunnan mukaan. Tyypillisiä arvoja ovat:
- Säteittäinen jäykkyys: noin 50-70 N/mikrometri (esijännitysasetuksen mukaan)
- Aksiaalinen jäykkyys: noin 30-50 N/mikrometri
- Momenttijäykkyys: noin 15-20 Nm/milliradiaani
Nämä jäykkyysarvot edustavat 4-8-kertaista parannusta vastaavan kokoisiin kuulalaakereihin verrattuna ja 2-3-kertaista parannusta suurempiin kartiorullalaakerisarjoihin verrattuna. Tämä jäykkyysetu näkyy suoraan tarkkuudessa: RB2508-laakerilla varustetun robotin nivelen sijainnin toistettavuus on plus tai miinus 0,1 millimetriä verrattuna 0,4 millimetriin tavanomaisissa laakeriratkaisuissa vastaavissa kokoluokissa.
Lämpötilan vakaus ja esijännityksen johdonmukaisuus
Laakerin jäykkyys riippuu lämpötilasta. Laakerin lämpötilan noustessa voiteluaineen viskositeetti laskee ja jousen esijännitysvoimat pienenevät, mikä vähentää yleistä jäykkyyttä. RB2508:n jousipohjainen esijännitysmekanismi on suunniteltu minimoimaan tämä huononeminen. Laakerin ulkorenkaan aaltojouset on valittu materiaaleille, joilla on erittäin alhaiset lämpölaajenemiskertoimet, ja ne säilyttävät esijännitysvoiman plus tai miinus 5 prosentin sisällä laakerin toiminta-alueella miinus 10 - plus 80 celsiusastetta.
Tämä lämpöstabiilisuus varmistaa, että robotin nivelen tarkkuus säilyy tasaisena riippumatta siitä, toimiiko se kylmän aamun käynnistysolosuhteissa tai pitkän, korkean käyttöjakson toiminnan jälkeen, jolloin laakerien lämpötila nousee. Perinteiset laakerit kokevat suuremman jäykkyyden vaihtelun eri lämpötila-alueilla, mikä johtaa asennon poikkeamiseen pitkien käyttökertojen aikana – kriittinen rajoitus, joka eliminoituu RB2508:n esijännityksen ansiosta.
Erinomaista valmistusta: Kuinka RB2508 saavuttaa ylivertaisen suorituskyvyn
Tarkkuusvalmistus: raaka-aineista valmiisiin laakereihin
UKL Bearing Manufacturing Co., Ltd. (Wuxi), integroitu teollisuus- ja kauppayritys, joka on erikoistunut tarkkuuslaakeriratkaisuihin, esittelee kattavan valmistusprosessin, joka vaaditaan RB2508-spesifikaatioiden mukaisten laakereiden valmistukseen. Ammattimaisena tutkimusta, kehitystä, tuotantoa ja myyntiä yhdistävänä laakeritehtaana UKL:n toimintatapa on esimerkki nykyaikaisen ristikkäisten rullalaakereiden tuotannon vaatimuksesta.
RB2508:n valmistusmatka alkaa materiaalin valinnalla. Läpikarkaistu laakeriteräs on määritelty sekä vierintäelementeille että kiskoille, mikä varmistaa tasaisen kovuuden koko komponentin poikkileikkauksessa. Tämä materiaalivalinta estää pinnan alaisen väsymishalkeilun, joka vaarantaa laakerit, kun kovuus vaihtelee pinnan ja sisäpuolen välillä. Pintakäsittelyt, mukaan lukien tarkkuushionta, saavuttavat alle 0,2 mikrometrin karheusarvot, mikä vähentää kitkaa ja pidentää laakerin käyttöikää.
Ristirullalaakereiden valmistusprosessit vaativat poikkeuksellista tarkkuutta. Täydellinen laakerin valmistussarja sisältää:
- Raaka-aineiden taonta ja hehkutus materiaalirakenteen luomiseksi ja sisäisten jännitysten lievittämiseksi
- Sorvausoperaatiot, jotka määrittävät alkuperäiset ulko- ja reiän halkaisijat plus tai miinus 0,5 millimetrin toleranssien sisällä
- Lämpökäsittelysyklit, jotka tuovat materiaalit määritettyyn kovuuteen (tyypillisesti 60-65 HRC RB2508-komponenteille)
- Tarkkuushiontatoimenpiteet, joiden lopulliset mitat ovat plus tai miinus 0,01 millimetrin toleransseja ja pintakäsittely alle 0,15 mikrometriä
- Ristikkäisten telojen sijoittaminen ja esijännitysjousen integrointi vaatii erikoiskiinnityksen ja laadunvarmistuksen
- Laakerikomponenttien automaattinen kokoonpano tarkalla mittauksella jokaisessa vaiheessa
Laadunvarmistus: Suorituskykyvaatimusten tarkastus
Laakereiden valmistuslaitokset, joissa käytetään nykyaikaisia laatujärjestelmiä, varmistavat RB2508:n suorituskyvyn useiden tarkastus- ja testausprotokollien avulla. Jokainen laakeri käy läpi:
- Mittatarkastus tarkkuusmittauslaitteistolla porauksen, ulkohalkaisijan ja leveyden tarkistamiseksi määritettyjen toleranssien sisällä
- Pyöreyden ja kulumisen mittaus varmistaa, että laakerirenkaat ovat täysin samankeskisiä, mikä on kriittistä tarkkuussovelluksissa
- Esijännitysvoiman mittaus, joka varmistaa, että jousimekanismit tarjoavat määrätyt puristusvoimat
- Melun ja tärinän testaus kuormitettuna suorituskyvyn heikentävien valmistusvirheiden havaitsemiseksi
- Lämpökiertotestit, jotka simuloivat kenttäsovelluksissa havaittuja lämpötilavaihteluita
UKL:n täysin modernisoitu tuotantokanta, jossa työskentelee yli 200 ammattitaitoista ammattilaista, kattaa koko valmistusprosessin yhden laitoksen hallinnassa. Tämä vertikaalinen integraatio varmistaa johdonmukaisuuden, jäljitettävyyden ja nopean vastauksen erittelyvaatimuksiin. Jokaisen toimitetun laakerin mukana tulee asiakirjat, jotka vahvistavat mittojen, esijännityksen ja suorituskyvyn vaatimusten mukaisuuden.
RB-sarja vs. RU-sarja: Suunnittelun erottelun ymmärtäminen
RB2508: Outer-Ring Preload Architecture
RB2508 kuuluu RB-sarjaan, jolle on tunnusomaista laakerin ulkorenkaaseen integroidut esijännitysmekanismit. Ulkorenkaan ja laakeripesän väliin puristetut aaltojouset tai levyjouset kohdistavat puristusvoimaa, joka ylläpitää kontaktia ristikkäisten rullien ja ulkorenkaan kulkuratojen välillä. Tämä arkkitehtuuri tarjoaa useita erillisiä etuja robottien yhteissovelluksiin:
- Ulkorenkaan esijännitys tarjoaa erinomaiset radiaalisen jäykkyyden ominaisuudet, jotka ovat välttämättömiä varren painon ja hyötykuormien tukemiseksi
- Esijännitysjousen integrointi ulkorenkaaseen yksinkertaistaa kotelon suunnitteluvaatimuksia verrattuna sisärenkaan esijännitysjärjestelmiin
- Ennustettavat esijännitysominaisuudet pysyvät vakaina lämpöjaksojen ajan huolellisen jousimateriaalin valinnan ansiosta
- Kotelon toleranssisäätöjen saatavuus robottiliitoskokoonpanoihin integroinnin aikana
RU-sarja: Inner-Ring Preload Architecture
RU-sarjassa käytetään esijännitysmekanismeja, jotka on integroitu laakerin sisärenkaaseen. Sisärenkaan ja laakeripesän väliin puristetut esijännitysjouset kohdistavat puristusvoiman sisärenkaan elementteihin. Tämä vaihtoehtoinen lähestymistapa tarjoaa:
- Suurin ulkohalkaisijan tiiviys, edullinen sovelluksissa, joissa ulkorenkaan tila on erittäin rajoitettu
- Sisärenkaan asennuskokoonpano mahdollistaa ainutlaatuiset kotelojärjestelyt erikoissovelluksissa
- Vaihtoehtoiset kuormanjakoominaisuudet, jotka sopivat tiettyihin momenttikuormitussovelluksiin
Valintaohjeet: RB2508 robottiyhteissovelluksiin
RB-sarja (mukaan lukien RB2508) ylittää tyypillisesti RU-sarjan vaihtoehdot tavanomaisissa teollisuusrobottiliitoksissa, yhteistoiminnallisissa robottikokoonpanoissa ja tarkkuuspaikannussovelluksissa. RB-laakerien ulkorenkaan esijännitysarkkitehtuuri tarjoaa erinomaisen radiaalisen jäykkyyden – kriittinen vaatimus tukivarsien rakenteille ja hyötykuormille. RU-sarja löytää suositeltavan sovelluksen kääntörengasmalleissa ja erityisissä kääntöpöytäkokoonpanoissa, joissa sovelletaan erilaisia kuormanjakovaatimuksia.
The RB2508 ristikkäinen rullalaakeri edustaa optimaalista konfiguraatiota robottiliitoksille, jotka vaativat radiaalista kuormituskapasiteettia, aksiaalista kuormituskapasiteettia, momenttikuormituskapasiteettia ja poikkeuksellista sijainnin toistettavuutta kompaktissa 25 x 41 x 8 millimetrin kirjekuoressa.
Integrointisuunnittelu: Robotin liitoksen suorituskyvyn optimointi RB2508:lla
Kotelon toleranssivaatimukset ja tarkkuussovitus
Laakereiden suorituskyky riippuu olennaisesti kotelon suunnittelun laadusta. RB2508:n ylivoimainen jäykkyys ja kantavuus toteutuvat täysin vain, kun se on integroitu koteloihin, jotka täyttävät tiukat toleranssivaatimukset:
| Asunto-ominaisuus | Toleranssiluokka | Tyypillinen arvo | Suorituskykyvaikutus |
|---|---|---|---|
| Ulkorenkaan poraus | H7 | 41 0,025 mm | Tiukka istuvuus estää säteittäisen liikkeen |
| Sisärenkaan poraus | P5 | 25-0,05 mm | Säilyttää samankeskisyyden ja juoksun |
| Ulompi poraus | TIR 0,05 mm | Ilmoitettu kokonaisajo | Varmistaa laakerirenkaan samankeskisyyden |
| Sisäporauksen juoksu | TIR 0,03 mm | Ilmoitettu kokonaisajo | Estää vierintäelementin epätasapainon |
Voitelustrategia: Suorituskyvyn ylläpitäminen kaikissa käyttöolosuhteissa
RB2508:n esijännitysrakenne luo suhteellisen alhaisen kitkan perinteisiin laakereihin verrattuna, mutta vaatii tarkkaa voitelunhallintaa. Robottiliitossovellukset käyttävät tyypillisesti jompaakumpaa kahdesta voitelumenetelmästä:
Öljy-ilma voitelujärjestelmät: Paineilma kuljettaa tarkat öljypisarat laakeriin kontrolloiduin väliajoin. Tämä lähestymistapa minimoi laakerin vastuksen, säilyttää tasaisen lämpötilan ja pidentää laakerin käyttöikää. Öljy-ilmajärjestelmät sopivat jatkuvaan käyttöön tai suuriin nopeuksiin, joissa lämmönhallinta on kriittistä. Asennuksen monimutkaisuus lisääntyy rasvavoiteluon verrattuna, mutta suorituskykyedut oikeuttavat lisätyön vaativiin sovelluksiin.
Rasvapohjainen voitelu: Tiivistetyissä laakereissa käytetään synteettisiä rasvakoostumuksia, jotka tarjoavat pitkäaikaisen voitelun vähäisellä huollolla. Rasvavoitelu yksinkertaistaa asennusta ja sopii tiiviisiin robottiliitossovelluksiin, jotka toimivat kohtuullisilla nopeuksilla (alle 300 RPM). Kompromisseina ovat öljyjärjestelmiin verrattuna hieman suurempi kitka ja vastaava lämmöntuotanto.
Lämmönhallinta ja lämpötilan hallinta
Esikuormitetut laakerit tuottavat enemmän lämpöä kuin välyspohjaiset mallit, erityisesti suuremmilla nopeuksilla. Tehokas robottiliitoksen suunnittelu sisältää lämmönhallintastrategioita:
- Korkean lämmönjohtavuuden omaavat alumiinikotelomateriaalit haihduttavat laakerin tuottaman lämmön pois liitoskokoonpanosta
- Kiertokanavat ohjaavat jäähdytysöljyn laakerialueen läpi korkean suorituskyvyn sovelluksissa
- Lämpötilan valvonta integroitujen antureiden avulla varoittaa ohjausjärjestelmiä epänormaaleista lämpöolosuhteista ennen suorituskyvyn heikkenemistä
- Toimintanopeuden säätöprotokollat vähentävät nopeutta, jos laakerin lämpötila ylittää suunnitellut kynnysarvot
RB2508 ylläpitää täydet suorituskykyvaatimukset plus 80 celsiusasteeseen asti ja hallitun suorituskyvyn heikkenemisen välillä 80-100 celsiusastetta. Useimmat robottisovellukset pitävät laakerien lämpötilat välillä 40-65 celsiusastetta oikean lämpösuunnittelun ansiosta.
Vertaileva analyysi: RB2508 vs. vaihtoehtoiset laakeriratkaisut
RB2508:n teknisten etujen havainnollistamiseksi vertaamalla sen suorituskykyä keskeisillä parametreilla perinteisiin laakerivaihtoehtoihin paljastaa risteävien telojen valinnan tekniset perusteet:
| Suorituskykyparametri | RB2508 | Kaksirivinen pallo | Kartiorullasarja |
|---|---|---|---|
| Radiaalinen jäykkyys | 60 N/mikroni | 12 N/mikroni | 25 N/mikroni |
| Aksiaalinen jäykkyys | 40 N/mikroni | 5 N/mikroni | 8 N/mikroni |
| hetken kapasiteetti | 180 Nm | 20 Nm | 60 Nm |
| Komponenttien määrä | 1 | 2-3 | 3-6 |
| Ulkohalkaisija | 41 mm | 47 mm | 62 mm |
| Positiaalinen toistettavuus | 0,1 mm | 0,5 mm | 0,3 mm |
| Asennuksen monimutkaisuus | Matala | Kohtalainen | Korkea |
Tämä vertailu osoittaa perusperiaatteen: RB2508 yhdistää useiden tavanomaisten laakeriratkaisujen suorituskyvyn yhdeksi yksinkertaisemmaksi komponentiksi. Robottiliitossovellus, joka vaatii radiaalista tukea, aksiaalista mukauttamista ja momenttikuormitusvastusta, käyttäisi perinteisesti kolmea tai useampaa laakerityyppiä. Yhden yksikön RB2508-ratkaisu vähentää kokoonpanon monimutkaisuutta, kustannuksia ja mahdollisia vikakohtia samalla, kun se tarjoaa erinomaisen suorituskyvyn kaikissa kuormitussuunnissa.

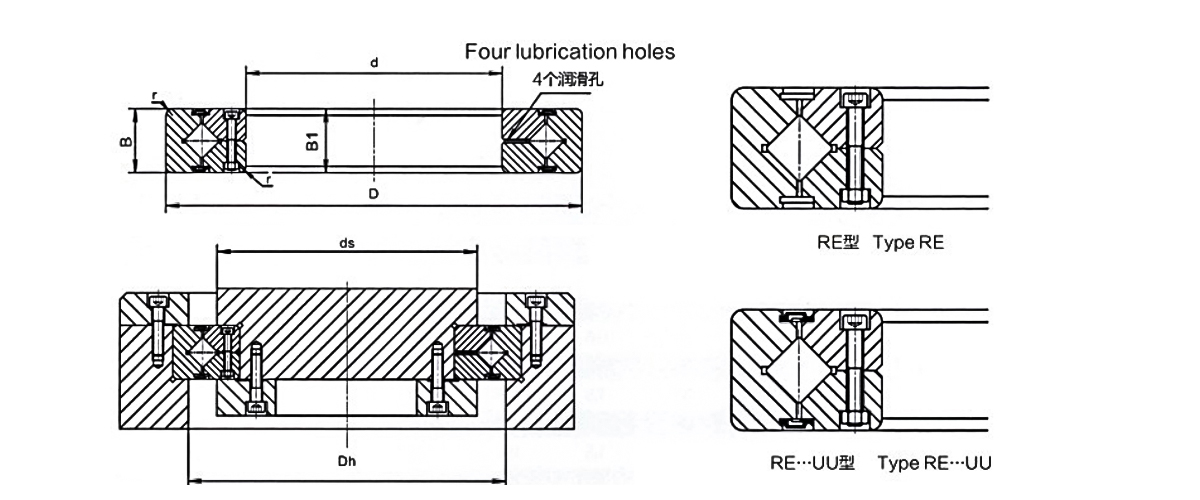

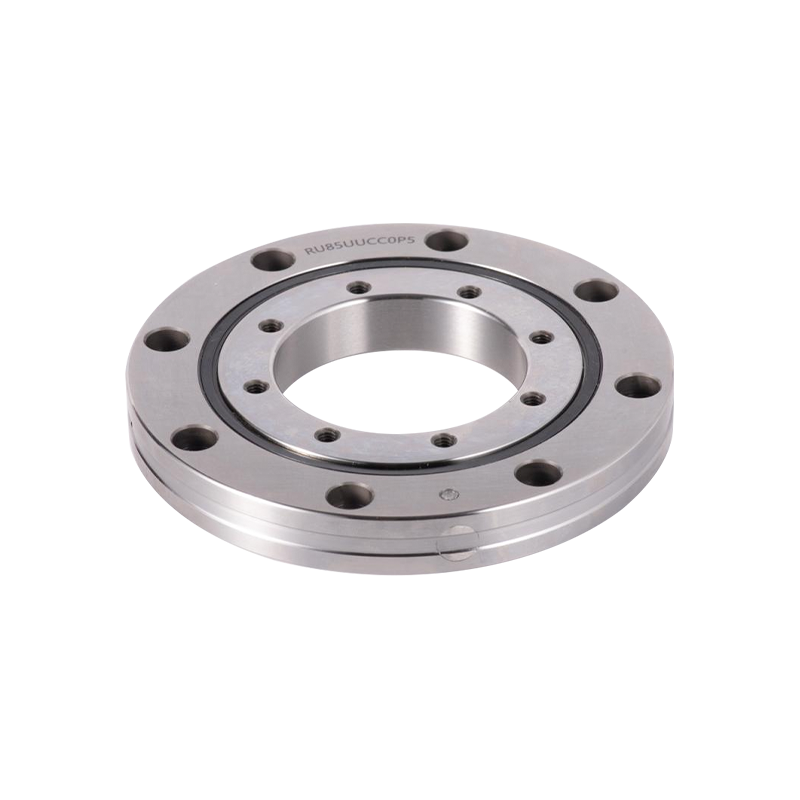

Tekninen arkkitehtuuri: RB2508 Design Visualization
Käytännön sovellukset: Missä RB2508 toimii
Yhteistyöllinen robottisuunnittelu
Ihmistyöntekijöiden rinnalla toimivat yhteistyörobotit vaativat poikkeuksellista tarkkuutta ja luotettavuutta. RB2508:n kompakti profiili ja suuri momenttikapasiteetti mahdollistavat turvallisen ja tarkan liitossuunnittelun. Tyypillisessä yhteistyössä toimivassa robotin olkapääkokoonpanossa on integroitu RB2508-laakeri tukemaan olkavarren rakennetta samalla kun se mukautuu työkalujen vaihtoon ja dynaamisiin kuormituksen heilahteluihin. Laakerin pieni välysrakenne varmistaa toistettavuuden tarttujan sijoittelutehtävissä, kun taas sen esijännitysmekanismi takaa vakaan toiminnan lämpövaihteluissa pitkien työvuorojen aikana.
Teollisuusrobotin rannekokoonpanon integrointi
Nykyaikaiset robottiranteet käyttävät useita pyörimisakseleita (rulla, nousu, kiertosuunta) erittäin kompakteissa kokoonpanoissa. Jokainen ranneakseli hyötyy ristikkäisen rullalaakerin tuesta. RB2508-vaaka on ihanteellinen rulla- ja kaltevuusakseleille monissa teollisuusrobottikokoonpanoissa. Laakerin kyky ottaa vastaan momenttikuormituksia ilman lisätukikomponentteja mahdollistaa rannekoteloiden suunnittelun, jotka säilyttävät työkalun keskipisteen tarkkuuden 0,1 millimetrin sisällä. Tämä on välttämätöntä tarkkuushitsaus-, kokoonpano- ja koneistussovelluksissa.
Kirurginen ja lääketieteellinen robotiikka
Kirurgiset robottijärjestelmät vaativat poikkeuksellista tarkkuutta ja luotettavuutta. Nivellaakerien on säilytettävä asennon tarkkuus 0,05 millimetrin sisällä samalla, kun ne kestävät jatkuvia sterilointijaksoja ja suuren kiihtyvyyden liikeprofiileja. RB2508:n jäykkyys ja lämpöstabiilisuus osoittautuvat ihanteellisiksi näihin vaativiin vaatimuksiin. Laakerin pieni välys eliminoi nivelen taipumisesta aiheutuvat kudosvauriot, kun taas sen tasainen suorituskyky lämpösyklien aikana varmistaa luotettavuuden toistuvilla sterilointitoimenpiteillä.
Pakkaus- ja materiaalinkäsittelyautomaatio
Nopeat poiminta- ja paikkarobotit, jotka toimivat 100 kierrosta minuutissa, altistavat nivellaakerit vakavalle dynaamiselle rasitukselle. RB2508:n esijännitysmekanismi ja linjakosketusgeometria jakavat iskukuormat tehokkaammin kuin kuulalaakerit, mikä pidentää laakerien käyttöikää. Laakerin momenttikapasiteetti pystyy käsittelemään tyhjiötarttujaasennuksille tyypillisiä sivukuormia, kun taas sen jäykkyys varmistaa tasaisen sijoitustarkkuuden koko tuotantovuoron ajan.
Huolto ja käyttöikä: RB2508:n luotettavuuden optimointi
Asennus parhaat käytännöt
Oikea asennus vaikuttaa suoraan laakerin suorituskykyyn ja käyttöikään. Kriittisiä asennusprotokollia ovat:
- Varmista ennen laakerin asennusta, että kotelon reiän halkaisija ja pinnan viimeistely vastaavat määrättyjä toleransseja
- Käytä ristikkäisille rullalaakereille suunniteltuja tarkkuuslaakereiden vetäjiä välttääksesi sisärenkaan vauriot poiston tai asennuksen aikana
- Levitä kevyttä koneöljyä laakerin reiän pintaan asennuksen helpottamiseksi ja rappujen estämiseksi
- Asenna laakerikomponentit peräkkäin säilyttäen kohdistus koko kokoonpanoprosessin ajan
- Tarkista esijännitysvoima asennuksen jälkeen varmistaaksesi oikean jousimekanismien puristuskuormituksen
Sisäänajojakso ja lämpöstabilointi
Uudet robottiasennukset hyötyvät kontrolloiduista sisäänajomenettelyistä. Ensimmäisen 8–10 käyttötunnin aikana robottien käyttäminen 50 prosentin nimelliskuormalla mahdollistaa laakerikomponenttien istuvuuden ja lämpögradientin vakautumisen. Lämpötilan nousu tänä aikana tapahtuu tyypillisesti ensimmäisten 3-4 tunnin aikana. Asteittainen kuormituksen ja nopeuden lisäys ensimmäisen 40 käyttötunnin aikana pidentää laakerin käyttöikää ja varmistaa optimaalisen suorituskyvyn.
Kunnonseurantastrategiat
Nykyaikaisissa robottialustoissa on yhä enemmän laakerien kunnonvalvontajärjestelmiä, joissa käytetään lämpötila- ja tärinäantureita. Ne mahdollistavat ennakoivan huollon, joka pidentää käyttöikää ja estää odottamattomia vikoja:
- Laakerin lämpötilan valvonta havaitsee voitelun heikkenemisen tai esijännityksen häviämisen ajoissa
- Tärinätaajuusanalyysi tunnistaa vierintäelementtien kulumisen ennen katastrofaalista vikaa
- Positiivisen toistettavuuden trendi paljastaa laakerin yhteensopivuuden lisääntymisen ajan myötä
- Öljy- tai rasva-analyysi valvoo hapettumista ja kontaminaatiotasoa
Käyttöikäodotukset
Hyvin huolletut RB2508-laakerit tarjoavat tyypillisesti 10 000-15 000 käyttötuntia ennen vaihtoa. Tämä edustaa huomattavaa etua käyttöiässä verrattuna perinteisiin laakeriratkaisuihin, kun otetaan huomioon laakerin ylivoimainen kuormankantokyky. Kevyissä sovelluksissa käyttöikä voi pidentää 20 000 tuntiin. Ennaltaehkäisevä laakerien vaihto ennen katastrofaalista vikaa estää kotelon pintojen toissijaiset vauriot ja vähentää korjauskustannuksia ja järjestelmän seisokkeja.
Usein kysytyt kysymykset
Kysymys 1: Mikä tekee ristikkäisistä rullalaakereista parempia kuin kuulalaakerit robottiliitossovelluksissa?
Ristikkäiset rullalaakerit käyttävät linjakosketusta vierintäelementtien ja juoksuteiden välillä verrattuna kuulalaakerien pistekosketukseen. Tämä geometria jakaa kuormat suuremmille pinnoille, mikä mahdollistaa suuremman jäykkyyden ja kuormituskapasiteetin samankokoisissa kirjekuorissa. Lisäksi ristikkäiset rullalaakerit hyväksyvät samanaikaisesti radiaali-, aksiaali- ja momenttikuormitukset, mikä eliminoi useiden laakerityyppien tarpeen yksittäisissä nivelkokoonpanoissa.
Q2: Miten esijännitys parantaa laakerin suorituskykyä tarkkuusrobottisovelluksissa?
Esijännitys eliminoi sisäisen välyksen ylläpitämällä jatkuvaa kosketusta vierintäelementtien ja juoksuteiden välillä. Tämä muotoilu poistaa välyksen ja lisää dramaattisesti laakerin jäykkyyttä mahdollistaen nykyaikaisten robottien vaatiman tarkan toistettavuuden. Esijännitys myös stabiloi laakerien toimintaa lämpötilan vaihteluissa käyttämällä jousimekanismeja, jotka ylläpitävät tasaisen puristusvoiman lämpölaajenemisesta ja -supistumisesta huolimatta.
Q3: Mikä on tyypillinen RB2508-laakerin käyttöikä jatkuvassa robottikäytössä?
Hyvin huolletut RB2508-laakerit kestävät tyypillisesti 10 000–15 000 käyttötuntia ennen vaihtoa. Käyttöikä vaihtelee todellisten kuormitusolosuhteiden, käyttönopeuden, lämpötilanhallinnan ja voitelun huoltotarkkuuden mukaan. Kevyissä sovelluksissa käyttöaika voi olla 20 000 tuntia, kun taas äärimmäisissä sovelluksissa saattaa olla tarpeen vaihtaa 8 000 tunnin kuluttua.
Q4: Voidaanko RB2508-laakerit asentaa jälkikäteen olemassa oleviin robottimalleihin käyttämällä perinteisiä laakereita?
Monissa tapauksissa kyllä. RB2508:n kompakti 25x41x8 millimetrin profiili mahdollistaa usein suoran vaihdon, jos kotelon toleranssit voidaan säätää ulkorenkaan reiän H7-spesifikaatioihin. Kuitenkin dramaattisesti lisääntynyt laakerin jäykkyys saattaa vaatia servoohjaimen viritystä ohjauksen epävakauden estämiseksi. Ennen käyttöönottoa suositellaan yhteensopivuuden arviointia, joka sisältää yksityiskohtaisen mitta-analyysin ja dynaamisen simuloinnin.
Kysymys 5: Mikä voitelumenetelmä on paras RB2508-laakereille vaativissa robottisovelluksissa?
Öljy-ilmavoitelujärjestelmät ovat suositeltavia jatkuvatoimisissa sovelluksissa, jotka tuottavat tarkat öljypisarat kontrolloiduin väliajoin. Tämä lähestymistapa minimoi vastuksen, ylläpitää optimaalista laakerin lämpötilaa ja pidentää käyttöikää rasvavoiteluihin verrattuna. Rasvapohjaiset järjestelmät sopivat suljettuihin sovelluksiin, joissa käyttöjaksot ovat maltillisia ja nopeusvaatimuksia alhaisemmat, joten suorituskyky on yksinkertaistettu.
Q6: Miten RB2508:n momenttikuormituskyky on verrattuna perinteisiin laakeriratkaisuihin?
RB2508 tarjoaa noin 180 newtonmetrin momenttikapasiteetin, mikä ylittää huomattavasti vastaavan kokoiset tavanomaiset laakeriratkaisut. Samanlaisen ulkohalkaisijan omaavat kartiorullalaakerisarjat tarjoavat tyypillisesti 60 Newtonmetriä, kun taas kuulalaakerikokoonpanot tarjoavat vain 15-20 Newtonmetriä. Tämä momenttikuorman etu on kriittinen akselin ulkopuolisten hyötykuormien käsittelyssä robottitarttujassa ja työkalun kiinnityssovelluksissa.
Q7: Mitkä kotelon toleranssivaatimukset ovat kriittisiä RB2508:n optimaalisen suorituskyvyn kannalta?
Ulkorenkaan kotelon reikä vaatii H7-toleranssin varmistaakseen tiukan istuvuuden, joka estää radiaalisen liikkeen. Sisärenkaan reikä vaatii P5:tä tai parempaa toleranssiluokkaa samankeskisyyden säilyttämiseksi. Pinnan valuma ei saa ylittää 0,05 millimetriä ulkopinnoilla ja 0,03 millimetriä sisäpinnoilla. Nämä tarkkuusvaatimukset varmistavat, että laakerin jäykkyyden edut toteutuvat täysin kootussa liitoksessa.
Q8: Onko RB2508 laakeriversioita saatavilla erilaisiin kuormitusvaatimuksiin?
Kyllä, valmistajat tarjoavat ristikkäisiä rullalaakerisarjoja pienistä kevyistä versioista kevyisiin sovelluksiin suurempiin, suurikapasiteettisiin yksiköihin raskaaseen teollisuuskäyttöön. RB2508 on optimoitu robottisovelluksiin, jotka vaativat tasapainoista radiaali-, aksiaali- ja momenttikuormituskapasiteettia kompaktissa tilassa. Pienemmät versiot (RB2006) sopivat kevyille yhteistyöroboteille, kun taas suuremmat versiot sopivat raskaampiin teollisuuskäsivarsiin.
Q9: Miten lämpötila vaikuttaa RB2508 laakerin suorituskykyyn ja käyttöikään?
Tavalliset RB2508-laakerit ylläpitävät täydet suorituskykyvaatimukset miinus 10 - plus 80 celsiusastetta. 80 asteen yläpuolella voiteluaineen viskositeetti laskee ja esijännitysjousen voima heikkenee, mikä vähentää jäykkyyttä ja lisää kulumisastetta. Tehokas lämmönhallinta kotelon suunnittelun ja jäähdytysjärjestelmien avulla pitää laakerin lämpötilan optimaalisella 40-65 Celsius-asteella, mikä maksimoi käyttöiän ja suorituskyvyn tasaisuuden.
Q10: Miten RB2508:n suorituskyky eroaa kevyiden ja äärimmäisten raskaiden robottisovellusten välillä?
RB2508 on erinomainen molemmissa sovelluskategorioissa. Kevyissä yhteiskäyttöisissä robottikäsivarsissa laakerin alhainen kitka ja poikkeuksellinen toistettavuus mahdollistavat tarkan tarttujan ohjauksen. Äärimmäisissä nopeissa pick-and-place -järjestelmissä laakerin esijännitys ja linjakosketusgeometria vaimentavat tehokkaasti dynaamisia iskukuormia, mikä pidentää käyttöikää perinteisiin laakereihin verrattuna. Yksilaakerisen ratkaisun monipuolisuus käyttöjaksoalueilla tekee siitä ihanteellisen standardoidun komponentin erilaisille robottialustoille.
