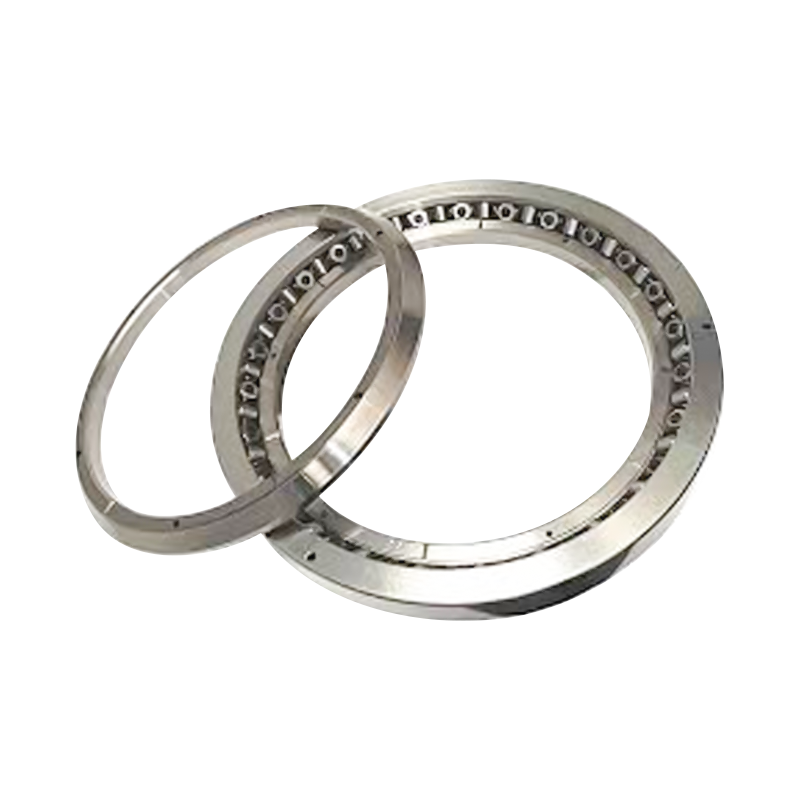

JXR-tyyppi (ristikkäinen kartiorullalaakeri)

Tässä laakerissa on kaksi sarjaa rataa ja rullaa, jotka on yhdistetty suorassa kulmassa, ja rullat on järjestetty vuorotellen, ristikkäin. Laakerin poikkileikkauskorkeus on samanlainen kuin yksirivisen laakerirakenteen, mikä säästää asennustilaa ja kotelomateriaalia. Suuri kartiokulma ja kartiomainen geometrinen muotoilu mahdollistavat sen, että koko laakerijärjestelmä hallitsee tehokkaasti jänneväliä, joka on useita kertoja itse laakerin leveys. Ristikkäiset kartiomaiset rullat kestävät suuria kaatumismomentteja (kääntömomentti).

Contact Us Ota yhteyttä
EDELLINEN：RA-tyyppi (ulompi rengas segmentoitu, sisärengas pyörivään) SEURAAVA：RB2508 Robotin ristikkäinen rullalaakeri
  • Kuvaus
  • Tekniset tiedot
  • Ota yhteyttä

Rakenteelliset ominaisuudet
JXR-tyyppi tarjoaa kompaktin rakenteen, suuren jäykkyyden ja suuren tarkkuuden. Se pystyy kantamaan samanaikaisesti radiaalista kuormaa, aksiaalista kuormaa ja kaatumismomenttia (kääntömomenttia). Lisäksi se tarjoaa suuren pyörimisnopeuden ja tilan ja materiaalin säästämisen edut. Nämä ominaisuudet tekevät siitä ihanteellisen valinnan tarkkuussovelluksiin, kuten nopeisiin pystyhiomakoneisiin, työstökoneiden pyöriviin pöytiin ja teollisuusroboteihin.

Sovellusalue
Soveltuu käytettäväksi työstökoneissa, mukaan lukien pystysuuntaiset porakoneet ja hiomakonepöydät, tarkkuuspyöreät indeksointipöydät, suuret rullajärjestelmät, kääntöpöydät (pyörivät alustat) ja teollisuusrobotit.

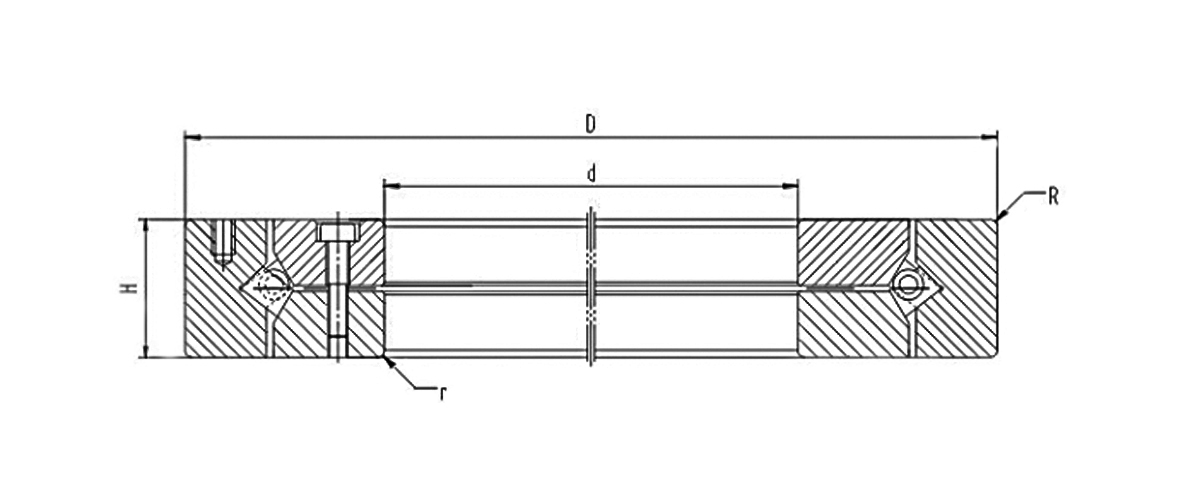

Laakerin tyyppi Sisähalkaisija Ulkohalkaisija Leveys Viiste Peruskuormitusluokitus (radiaalinen) Peruskuormitusluokitus (aksiaalinen) Rajoitettu nopeus Paino
d D H R KN KN r/min kg
JXR637050 300 400 37 1.5 63 80.1 720 13
JXR652050 310 425 45 2.5 82.2 102 640 20
JXR699050 370 495 50 3.0 93.6 119 600 30
XR496051 203.2 279.4 31.75 1.5 51.3 61.6 800 6.5
XR678052 330.2 457.2 63.5 3.3 100 123 620 35
XR766051 457.2 609.6 63.5 3.3 141 178 520 51
XR820060 580 760 80 6.4 215 234 300 100
XR855053 685.8 914.4 79.375 3.3 270 344 260 150
XR882055 901.7 1117.6 82.55 3.3 300 396 200 185
XR889058 1028.7 1327.15 109.22 3.3 405 534 160 400
XR897051 1549.4 1828.8 101.6 3.3 518 699 80 500
