Tyynylohkon laakerit

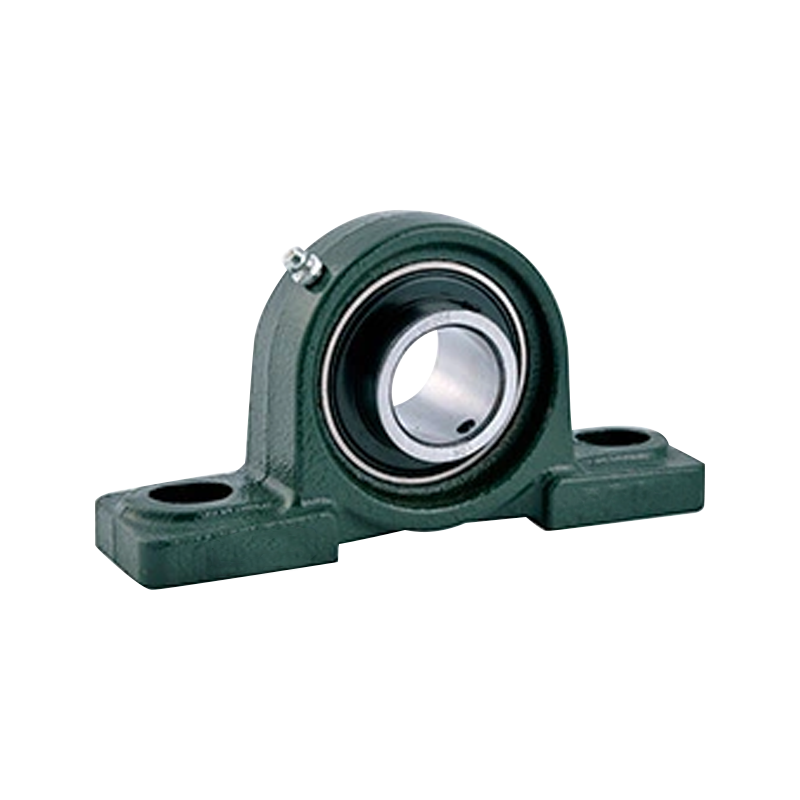

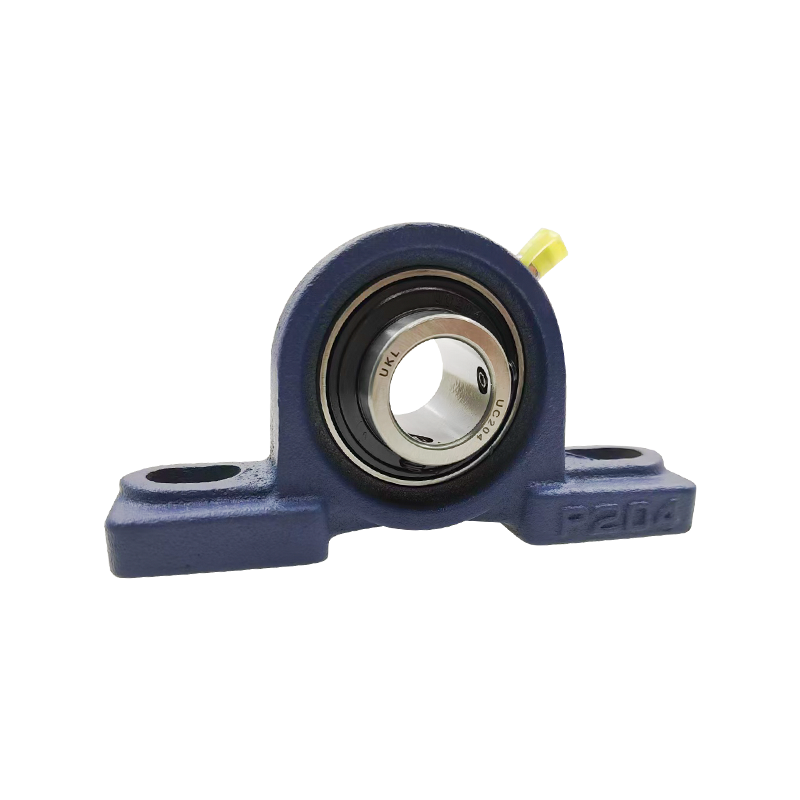

Tyynyn lohkon laakeri, joka tunnetaan myös nimellä lumilohko, on tukirakenne, joka on suunniteltu auttamaan pyörivän akselin vakauttamisessa käyttämällä yhteensopivia laakereita ja useita niihin liittyviä komponentteja.

Tämän tyyppinen laakeri sisältää asennuslohkon (tyynylohko). Laakeri on asennettu asennuslohkon sisään.

Tyynylohkon laakereita käytetään yleisimmin alhaisen vääntömomentin sovelluksissa. Laakerin pohjassa tai laakerin jaloissa olevat raot tai reiät mahdollistavat helpon asennuksen ja säädön.

Contact Us Ota yhteyttä
EDELLINEN：Ei edellistä tuotetta SEURAAVA：Kierteitetyt pohjatyynyn laakerit
  • Tekniset tiedot
  • Ota yhteyttä

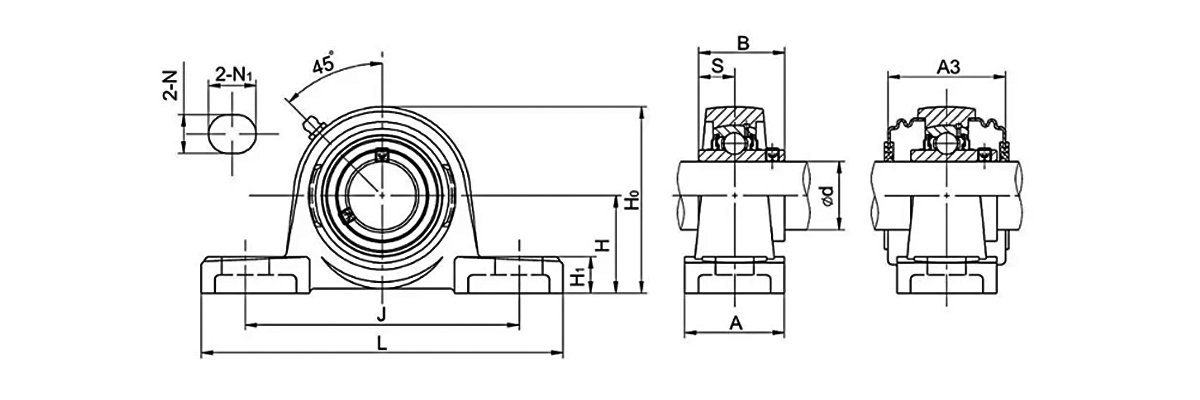

Yksikkö nro Akselin halk Mitat (mm) Pultin koko
(mm) 		Paino
(kg)

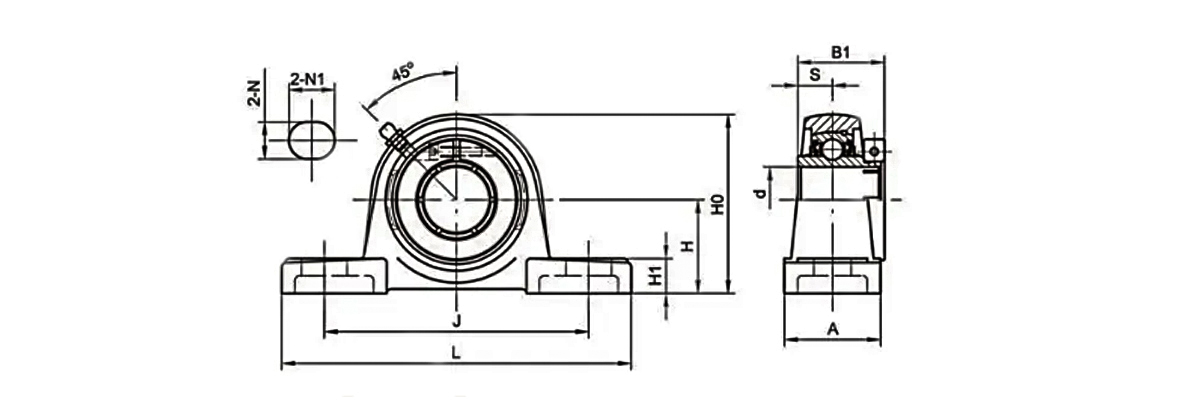

d H L J A N N1 H1 Ho B S A3
(in) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 9/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 16.11 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-9/16 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-16.11 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

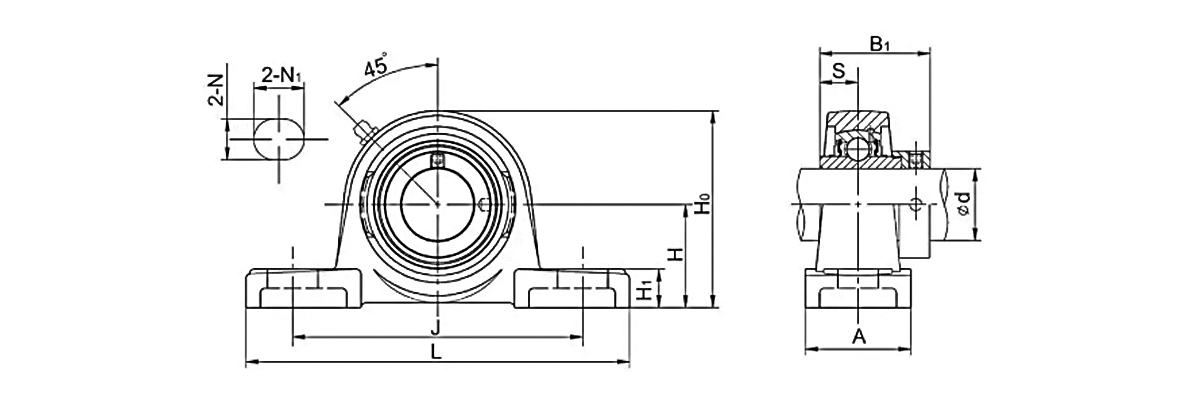

Yksikkö nro Akselin halk Mitat (mm) Pultin kokoe
(mm) 		Paino
(kg)
d H L J A N N1 H1 Ho B1 S
(in) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 9/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 16.11 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-9/16 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-16.11 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

Yksikkö nro Akselin halk Mitat (mm) Pultin kokoe
(mm) 		Paino
(kg)
d H L J A N N1 H1 Ho B1 S
(in) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-9/16 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP 209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP 209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP 209-27 1-16.11 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP 209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP 210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP 210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP 210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP 210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

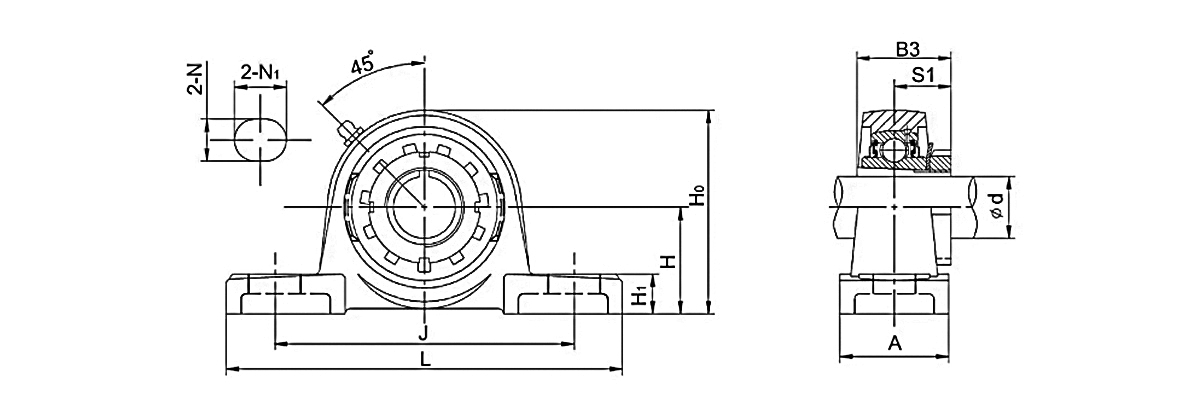

Yksikkö nro Akselin halk Mitat (mm) Pultin kokoe
(mm) 		Paino
(kg)
d H L J A N N1 H1 Ho B3 S1
(in) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-16.11 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

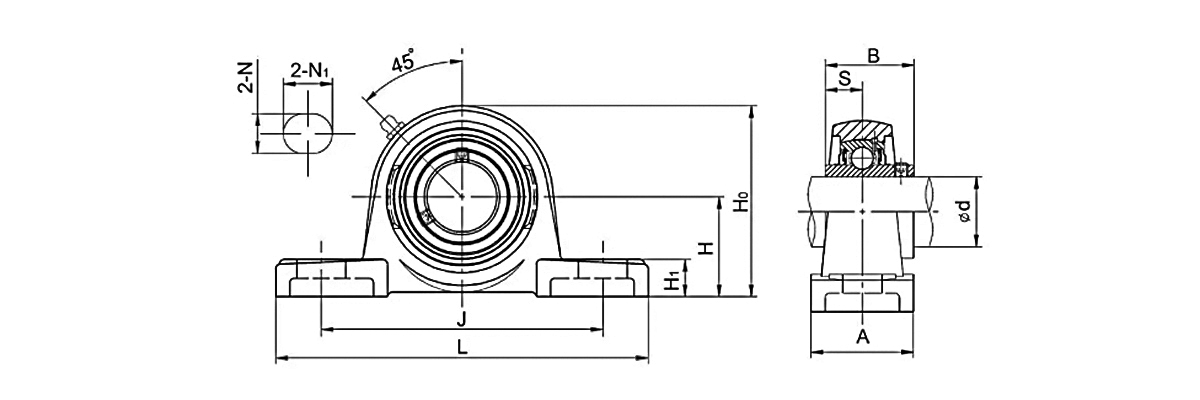

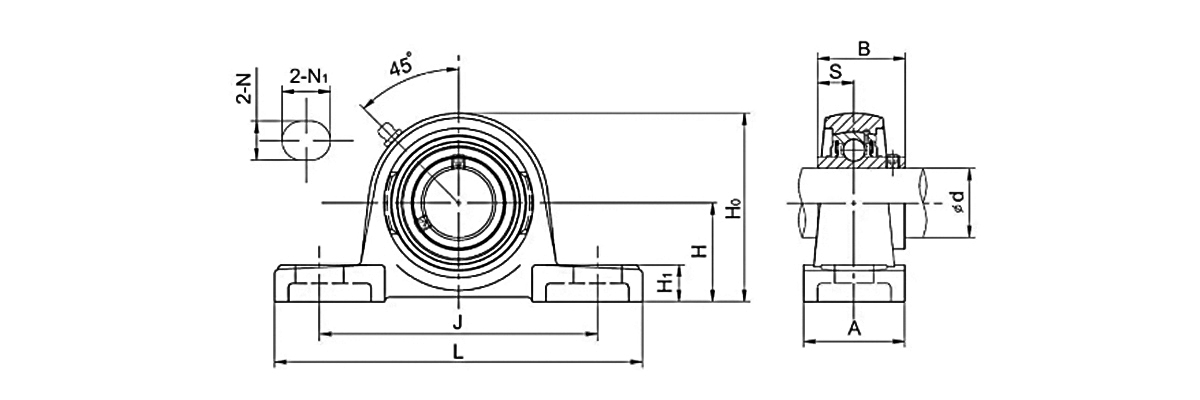

Yksikkö nro Akselin halk Mitat (mm) Pultin kokoe Paino
d H L J A N N1 H1 Ho B S (mm) (kg)
(in) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-9/16 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-16.11 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

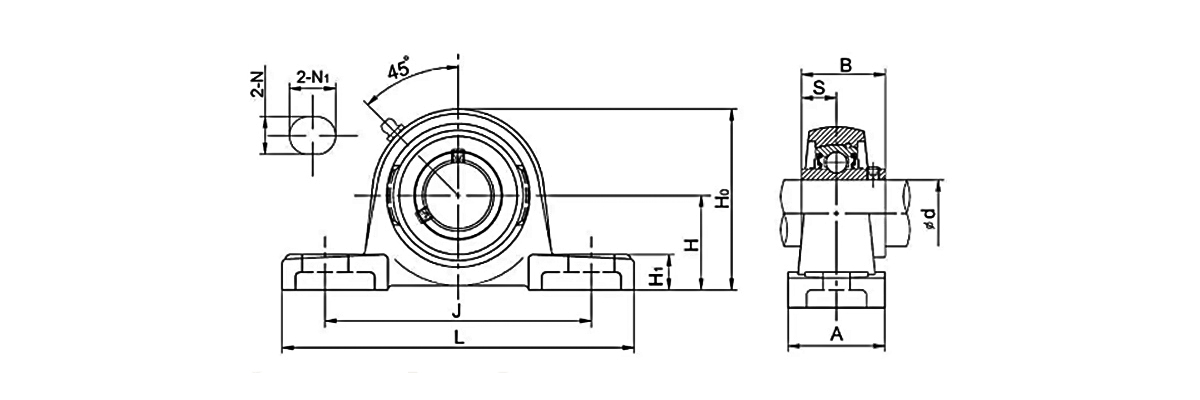

Yksikkö nro Akseli d Mitat (mm) Pultin koko (mm) Paino (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1

Suositellut tuotteet

Liikkeen tulevaisuuden suunnittelu
Tietoja UKL
Perustettu vuonna 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) on Kiina Tyynylohkon laakerit toimittajat ja OEM/ODM Tyynylohkon laakerit yritys, integroitu teollinen ja kaupallinen yritys, joka keskittyy tarkkuusvalmistukseen yhdistäen T&K:n, tuotannon ja myynnin.
Yritys on erikoistunut korkean suorituskyvyn laakeriratkaisuihin tarjoten teknistä tukea maailmanlaajuisille teollisuudenaloille, joilla on erittäin korkeat vaatimukset tarkkuudelle ja luotettavuudelle.

Yli 200 ammattitaitoista työntekijää ja täysin modernisoitu tuotantopohja, UKL:n tilat kattavat koko valmistusprosessin — takomisen, hehkutuksen, sorvauksen, lämpökäsittelyn, hionnan ja automaattisen kokoonpanon.
Hyödyntäen yli 15 vuoden OEM/ODM-vientikokemusta, UKL vastaa nopeasti asiakkaiden tarpeisiin tarjoten joustavia ja räätälöityjä palveluita asiakkaille Euroopassa, Aasiassa, Afrikassa ja Lähi-idässä.

Ukl Bearing Manufacturing Co.,Ltd Lisää tietoa meistä Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    vuotta

    Toimialakokemus

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Mallien monipuolisuus

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Työntekijöiden määrä

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Vuotuinen vientiarvo

Ukl Bearing Manufacturing Co.,Ltd
Kunniamaininta
Uutiset
Asennetut laakerit Toimialatieto

UCP214-tyynynlaakeri: äärimmäinen opas teknisiin, asennukseen ja ristiinviittauksiin

The UCP214 laakeri edustaa standardoitua asennettua laakeriyksikköä, jossa yhdistyy vankka valurautainen kotelo ja tarkasti suunniteltu radiaalinen kuulalaakeri. Tämä yksikkö on suunniteltu tarjoamaan luotettavaa tukea pyöriville akseleille monenlaisissa teollisuuskoneissa maatalouslaitteista materiaalinkäsittelyjärjestelmiin ja kuljetinsovelluksiin. Sen teknisten eritelmien, materiaalikoostumuksen ja oikeiden valintakriteerien ymmärtäminen on olennaista sekä suunnittelualan ammattilaisille että hankintaasiantuntijoille, jotka haluavat optimaalista suorituskykyä ja pitkäikäisyyttä.

Tekninen arkkitehtuuri ja suunnitteluominaisuudet

UCP214-tyynylohkon laakeriyksikkö koostuu kahdesta pääkomponentista: kotelosta ja laakeripesästä. Korkealaatuisesta harmaavaluraudasta valmistettu kotelo tarjoaa jäykän asennusalustan kahdella pultinreiällä turvalliseen kiinnitykseen tukirakenteisiin. Laakeripesässä on leveä sisärengas, jossa on pidennetyt olkapäät molemmilla puolilla, ja niissä on säätöruuvit akselin positiivista lukitusta varten. Tämä rakenne varmistaa luotettavan vääntömomentin siirron ja estää aksiaalisen siirtymisen käytön aikana.

UCP214-laakerin itsesuuntautumiskyky ansaitsee erityistä huomiota. Laakerin sisäosan pallomainen ulkohalkaisija sopii yhteen kotelon sisällä olevan pallomaisen pinnan kanssa, mikä mahdollistaa jopa useiden asteiden kulmavirheen kompensoinnin. Tämä ominaisuus osoittautuu korvaamattomaksi sovelluksissa, joissa akselin taipuma tai asennusvirheet voivat muuten johtaa ennenaikaiseen laakerin rikkoutumiseen.

Materiaalitiedot ja suorituskykyparametrit

Ominaisuus Erittely Toiminnallinen merkitys
Asunnon materiaali Harmaa valurauta (GG) Tarjoaa jäykkyyttä, tärinänvaimennusta ja korroosionkestävyyttä, joka sopii teollisuusympäristöihin
Laakerin sisäosan materiaali Kromiteräs (luokka 52100) Tarjoaa korkean kovuuden, kulutuskestävyyden ja väsymislujuuden pidentäen käyttöikää
Lukitusmekanismi Kiinnitysruuvit (2) Varmistaa akselin positiivisen kiinnityksen; mahtuu sekä metriset että tuumaiset akselimitat
Tiivistysjärjestelmä Kaksoiskontaktitiivisteet tiivisteillä Suojaa epäpuhtauksien sisäänpääsyltä säilyttäen samalla voiteluaineen; sopii kosteisiin tai pölyisiin ympäristöihin
Voitelu Rasva (vastaava Nlgi #2) liittimellä Tarjoaa alku- ja uudelleenvoitelukyvyn; pidentää huoltovälejä
Lämpötila-alue -20 °C - 120 °C Mahdollistaa käytön erilaisissa ympäristöolosuhteissa
Valmis Maalattu Tarjoaa lisäkorroosiosuojan kotelolle

Kaksi vaihtoehtoa: UCP214 ja UCP214-44

Tästä tyynylohkon laakerista on olemassa kaksi ensisijaista muunnelmaa, jotka erottuvat akselin halkaisijan määrittelystä:

UCP214 laakeri : Sisältää 70 mm:n reiän halkaisijan, suunniteltu metriakselisovelluksiin. Tämä versio on kansainvälisten standardien mukainen, ja sitä käytetään laajalti Euroopan, Aasian ja maailmanlaajuisilla markkinoilla, joilla metriset mitat ovat vakiona.

UCP214-44 laakeri : Reiän halkaisija on 69,85 mm, mikä vastaa 2-3/4 tuumaa. Tämä versio palvelee tuumapohjaisia ​​järjestelmiä, jotka ovat erityisen yleisiä Pohjois-Amerikan markkinoilla ja laitteita, jotka on valmistettu keisarillisten standardien mukaan.

Molemmilla versioilla on samat kotelon mitat, pultinreikien etäisyys, keskikorkeus ja kuormitusarvot. Koteloiden vaihdettavuus varianttien välillä yksinkertaistaa varastonhallintaa huoltoosastoille ja jakelijoille. Hankintaammattilaisille, jotka etsivät UCP214-laakeritoimittajia tai UCP214-44-laakereiden toimittajia, tämän yhteensopivuuden ymmärtäminen voi vähentää varastokustannuksia säilyttäen samalla joustavuuden.

Sovellukset ja teollisuuden käyttötapaukset

UCP214-tyynylohkolaakerit sopivat useille teollisuudenaloille monipuolisuutensa ja vankan rakenteensa ansiosta:

Kuljetinjärjestelmät : Itsesuuntautuva ominaisuus mukautuu pitkillä kuljetinmatkoilla yleiseen akselin taipumiseen, kun taas valurautainen kotelo kestää jatkuvaa kuormitusta ja tärinää irtotavaran käsittelylle.

Maatalouskoneet : Pöly, roskat ja vaihtelevat käyttöolosuhteet vaativat laakereita, joilla on tehokas tiivistys ja kestävyys. UCP214-rakenne vastaa näihin haasteisiin laitteissa, kuten harvesterit, paalaimet ja materiaalinkäsittelylaitteet.

Teollisuustuulettimet ja puhaltimet : Yksikön kyky korjata kohdistusvirheitä ja luotettava tiivistys tekevät siitä sopivan ilmankäsittelysovelluksiin, joissa huoltoon pääsy voi olla rajoitettua.

Pakkauslaitteet : Tyynylohkon laakeri tarjoaa tasaisen suorituskyvyn nopeissa, ajoittaisissa käyttösovelluksissa, jotka ovat yleisiä pakkauslinjoilla.

Tekstiilikoneet : UCP214-laakerin tasainen, hiljainen toiminta edistää tekstiilien käsittelylaitteita, joissa tärinänhallinta on välttämätöntä.

Vastaava UCP212-39-laakeri, jossa on 61,913 mm:n reikä (2-7/16 tuumaa), edustaa toista suosittua versiota tässä sarjassa, joka palvelee sovelluksia, joissa vaaditaan väliakselin halkaisijat. Monet UCP212-39-käyttäjät valitsevat tämän yksikön sen yhteensopivuuden vuoksi tiettyjen laitteiden kanssa ja sen saatavuuden vuoksi vakiintuneilta tyynynlaakereiden toimittajilta.

Hankintaammattilaisten valintakriteerit

Arvioidessaan UCP214-laakeritoimittajia hankintaasiantuntijoiden tulee ottaa huomioon useita kriittisiä tekijöitä:

Kuormavaatimukset : UCP214-laakerin dynaaminen kuormitus on noin 62 000 N ja staattinen kuormitus 44 000 N, joten se soveltuu kohtalaisiin ja raskaisiin sovelluksiin.

Akselin halkaisijan yhteensopivuus : Sen varmistaminen, vaatiiko sovellus metrisen 70 mm:n (UCP214) tai tuuman 2-3/4" (UCP214-44) -version, on välttämätöntä oikean istuvuuden ja suorituskyvyn kannalta.

Ympäristöolosuhteet : Äärimmäiset lämpötilat, altistuminen kosteudelle ja epäpuhtaudet vaikuttavat tiivisteen valintaan ja voiteluvaatimuksiin. Vakiokokoonpano sopii useimpiin teollisuusympäristöihin, mutta erikoisvaihtoehtoja voi olla saatavana.

Asunnon kokoonpano : Tyynylohkon laakerin kaksipulttinen pohjarakenne mahdollistaa suoran asennuksen, mutta kiinnitysreikien etäisyyden ja keskikorkeuden tarkistaminen varmistaa yhteensopivuuden olemassa olevien laitteiden kanssa.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) on integroitu teollisuus- ja kauppayritys, joka keskittyy tarkkuusvalmistukseen yhdistäen T&K:n, tuotannon ja myynnin. Ammattimaisena laakeritehtaana ja laakereiden valmistusyrityksenä Kiinassa, yritys on erikoistunut korkean suorituskyvyn laakeriratkaisuihin, jotka tarjoavat teknistä tukea maailmanlaajuisille teollisuudenaloille, joilla on poikkeuksellisen korkeat tarkkuus- ja luotettavuusvaatimukset.

Yli 200 ammattitaitoisen ammattilaisen ja täysin modernisoidun tuotantopohjan ansiosta UKL:n tilat kattavat koko valmistusprosessin – taonta, hehkutus, sorvaus, lämpökäsittely, hionta ja automatisoitu kokoonpano. Tämä vertikaalisesti integroitu lähestymistapa varmistaa laadunvalvonnan kaikissa vaiheissa ja mahdollistaa reagoivan palvelun asiakkaille maailmanlaajuisesti.

Teknologia ja innovaatiot ytimessä: Omistautunut T&K-tiimi kehittää jatkuvasti erittäin tarkkoja poikittaisrullalaakereita, kaksisuuntaisia työntökulmakosketuskuulalaakereita ja muita tuotteita, joita käytetään CNC-koneissa, robotiikassa ja älykkäissä automaatiojärjestelmissä. Tarkalla suunnittelulla ja digitaalisella tuotannonohjauksella UKL varmistaa, että jokainen tuote täyttää kansainväliset tarkkuus- ja suorituskykystandardit.

Kestävä kehitys ja vastuullisuus: Ympäristövastuulliset prosessit, materiaalien kierrätysaloitteet ja optimoitu energiankäyttö pienentävät ympäristöjalanjälkeä. Tuotannon lisäksi UKL tukee myös koulutusta ja teknistä koulutusta tulevaisuuden insinööritaitojen edistämiseksi.

FAQ

Mitä eroa on UCP214- ja UCP214-44-laakereiden välillä?

Ensisijainen ero on reiän halkaisijassa: UCP214:ssä on 70 mm:n reikä metrisille akseleille, kun taas UCP214-44:ssä on 69,85 mm:n (2-3/4 tuuman) reikä tuumapohjaisille akseleille. Kotelon mitat, pultin reikien etäisyys ja kuormitusarvot ovat samat molemmissa versioissa.

Kuinka UCP214-tyynylohkon laakerin itsesuuntautuva ominaisuus toimii?

Laakeripesän ulkohalkaisija on pallomainen, ja se sopii kotelon sisällä olevaan pallomaiseen pintaan. Tämä mahdollistaa jopa useiden asteiden kulmavirheen akselin ja kotelon välillä, mikä kompensoi akselin taipumaa tai asennusvirheitä.

Mitä lukitusmekanismia UCP214-laakeri käyttää?

UCP214-laakeri käyttää kahta sisärenkaan asetusruuvia laakerin lukitsemiseksi akseliin. Tämä varmistaa akselin positiivisen kiinnityksen ja helpottaa asennusta ja irrotusta.

Millä teollisuudenaloilla yleisesti käytetään UCP214-laakereita?

UCP214-laakereita käytetään laajalti kuljetinjärjestelmissä, maatalouskoneissa, teollisuuspuhaltimissa ja -puhaltimissa, pakkauslaitteissa ja tekstiilikoneissa sekä muissa teollisissa sovelluksissa, jotka vaativat luotettavaa akselitukea.

Mikä on suositeltu lämpötila-alue UCP214-laakerille?

UCP214-laakeri toimii tehokkaasti lämpötila-alueella -20 °C - 120 °C, joten se sopii erilaisiin teollisuusympäristöihin.
