XSU ristikkäiset rullalaakerit

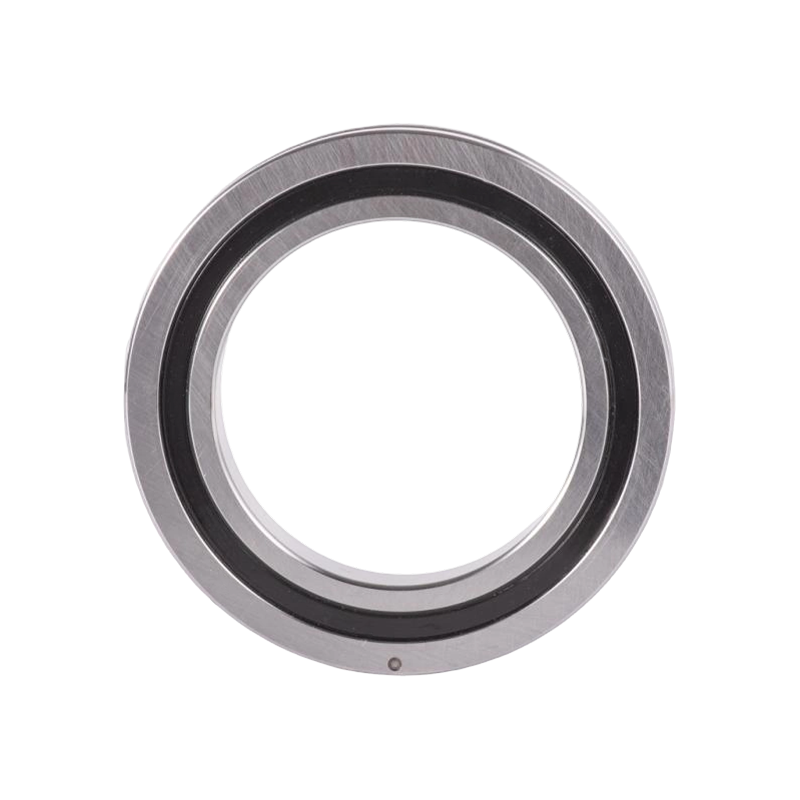

XSU ristikkäiset rullalaakerit (integroidut sisä- ja ulkorenkaat)

XSU-ristirullalaakereissa on kiinteästi koneistetut asennusreiät sekä sisä- että ulkorenkaisiin, mikä eliminoi ylimääräisten kiinnityslaippojen ja tukiistuinten tarpeen. Suurin integroitu sisä- ja ulkorengasrakenne tarkka, jotta asennuksella ei ole mitään vaikutustalaakereiden suorituskykyyn, mikä tarjoaa pysyvän pyörimistarkuuden ja vääntömomentin. Soveltuu sovelluksiin, joissa joko ulko- tai sisärengas pyörii.

Contact Us Ota yhteyttä
EDELLINEN：SHF(G)-sarjan integroitu korkean jäykkyyden harmoninen käyttölaakeri SEURAAVA：XU High Torque Cross -rullalaakeri
  • Kuvaus
  • Tekniset tiedot
  • Ota yhteyttä

Rakenteelliset ominaisuudet
·Hyödynnä ristikkäistä rullarakennetta, jossa lieriäiset rullat on pysyvän pystysuoraan 90° V-uralla olevalle vierintäpinnalle, jotka on erotettu eristyslohkoilla, mikä mahdollistaa samanaikaisen säteittäisen, aksiaalisen ja vääntömomentin kuormituksen.
· Kompaktit sisä- ja ulkorenkaan takia, erittäin ohut muotoilu, joka lähestyy miniatyrisoinnin rajoja, ja siinä yhdistyy korkea jäykkyys korkeaan tarkkuuteen P5, P4 ja P2.

Sovellukset
Soveltuu teollisuusrobottien liitoksiin ja pyöriviin osiin, työstökeskuksen pyöriviin pöytiin, tarkkuuspyöriviin alustoihin ja huippuluokan laitteisiin lääketieteellisissä laitteissa, sotilassovelluksissa ja IC-valmistuslaitoksissa.

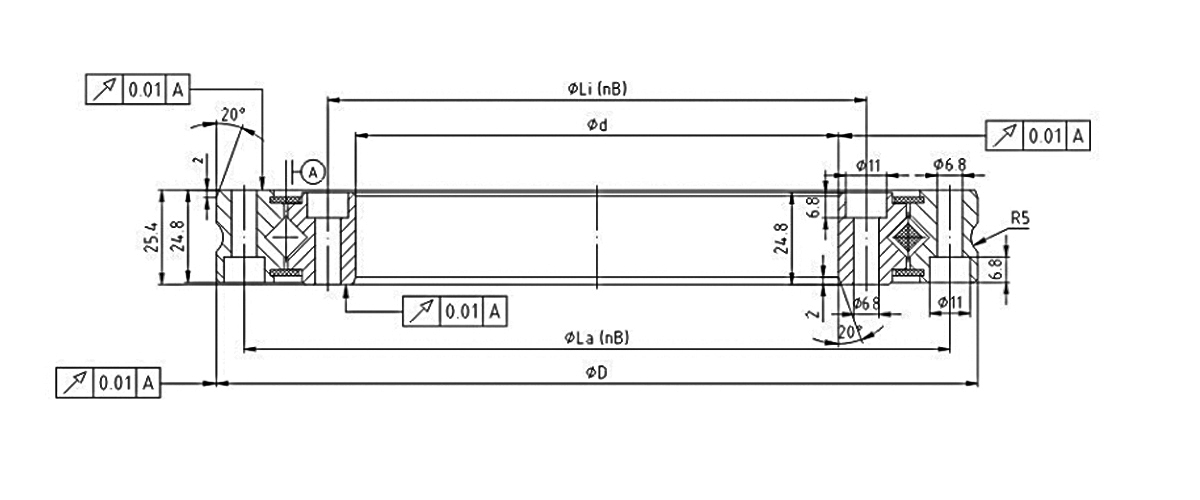

Laakeri NO. Peruskoko
(mm) 		Asennusreiän koko
(mm) 		Peruskuormitusarvo (Kn) Paino
Aksiaalinen kuorma Radiaalinen kuormitus
D d Di da La Li nB Ca dynaaminen kuormitus Coa staattinen kuormitus Cr dynaaminen kuormitus Cor staattinen kuormitus Kg
XSU080168 205 130 174 159 190 145 12 66 240 42 119 3.3
XSU080188 225 150 194 179 210 165 16 71 275 46 133 3.7
XSU080218 255 180 224 208 240 195 20 77 315 49 154 4.3
XSU080258 295 220 264 249 280 235 24 84 375 54 182 5.1
XSU080318 355 280 324 309 340 295 28 93 465 59 223 6.3
XSU080398 435 360 404 389 420 375 36 106 590 68 285 7.8

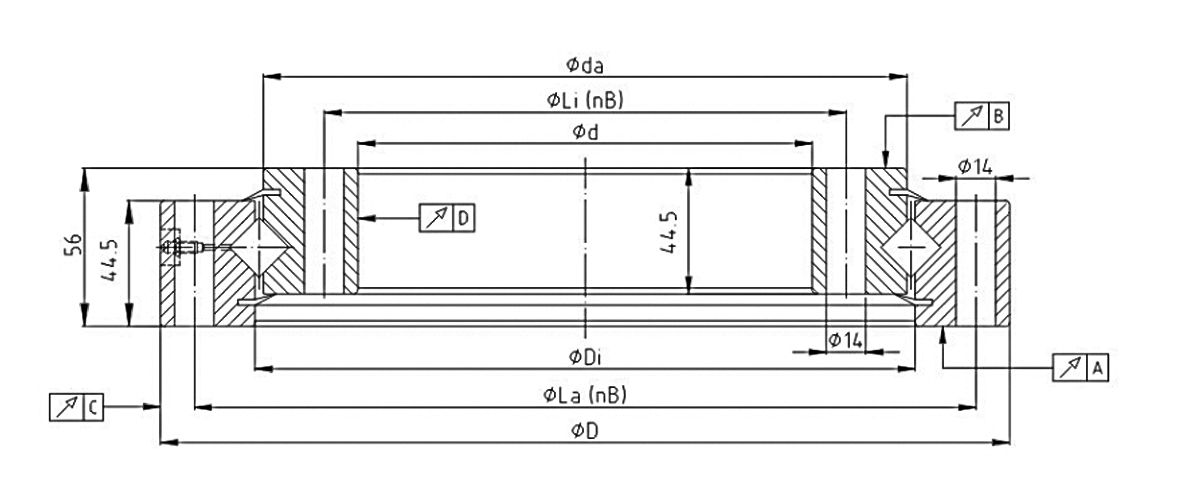

Laakeri NO. Asennusreiän koko
(mm) 		Kiertotarkkuus Sisäinen välys Paino
Da d La nB Li Di da A B C D Esilataus Kg
XSU140414 484 344 460 24 368 415 413 0.04 0.04 0.06 0.06 0,01-0,03 28
XSU140544 614 474 590 32 498 545 543 0.04 0.04 0.07 0.07 0,01-0,03 38
XSU140644 714 574 690 36 598 645 643 0.05 0.05 0.08 0.08 0,01-0,04 44
XSU140744 814 674 790 40 698 745 743 0.05 0.05 0.09 0.09 0,01-0,04 52
XSU140844 914 774 890 40 798 845 843 0.06 0.06 0.09 0.09 0,01-0,04 60
XSU140944 1014 874 990 44 898 945 943 0.06 0.06 0.11 0.11 0,01-0,05 67
XSU141094 1164 1024 1140 48 1048 1095 1093 0.07 0.07 0.11 0.11 0,01-0,05 77
