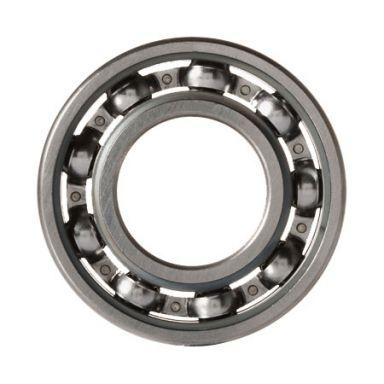

A 6224 laakeri edustaa peruskomponenttia nykyaikaisissa teollisuuskoneissa. Yksiriviset syväurakuulalaakerit ovat monipuolisimpia ja laajimmin käytettyjä laakerityyppejä valmistus-, auto- ja energiasektoreilla. Nämä laakerit tukevat radiaalisia kuormia ja maltillisia aksiaalikuormia yksinkertaisen mutta tehokkaan rakenteen ansiosta, jossa on teräskuulat, jotka on sijoitettu uritettuihin renkaisiin.
Syvä urarakenne luo jatkuvan kuormituspolun laakerin ympärille jakaa jännityksen tasaisesti kaikkien vierintäelementtien kesken. Tämä arkkitehtuuri mahdollistaa tasaisen pyörimisen vaativissa olosuhteissa säilyttäen samalla korkean toimintavarmuuden. The 6224 yksirivinen syväurakuulalaakeri nimitys noudattaa kansainvälisiä ISO-standardeja, mikä osoittaa tietyt mitta- ja suorituskykyominaisuudet, joihin insinöörit voivat luottaa maailmanlaajuisissa toimitusketjuissa.
Syväuraiset kuulalaakerit sisältävät useita tärkeitä suunnitteluelementtejä, jotka edistävät niiden laajaa käyttöä teollisuusympäristöissä.
Näiden komponenttien tarkka valmistus takaa minimaalisen tärinän ja melun käytön aikana. Kiertoradan urien pintakäsittely vaikuttaa suoraan laakerin käyttöikään ja toiminnan tasaisuuteen. Nykyaikaiset tuotantotekniikat säilyttävät toleranssit mikrometreissä, mikä mahdollistaa laakereiden pyörimisnopeuden, joka ylittää 10 000 rpm monissa sovelluksissa.
Toisin kuin muut laakerityypit, uralaakerit ovat erinomaisia yhdistettyjen kuormitusskenaarioiden hallinnassa. Geometrian ansiosta pallot voivat kantaa sekä säteittäisiä kuormia kohtisuorassa akseliin nähden että vaatimattomia aksiaalikuormia yhdensuuntaisesti akselin suunnan kanssa. Tämä kaksoiskapasiteettiominaisuus eliminoi useiden laakerityyppien tarpeen monissa sovelluksissa, mikä vähentää suunnittelun monimutkaisuutta ja järjestelmän kustannuksia.
Mitta- ja suorituskykymääritysten ymmärtäminen auttaa insinöörejä valitsemaan sopivat laakerit tiettyihin sovelluksiin.
| Parametri | Arvo | Yksikkö |
|---|---|---|
| Poran halkaisija (d) | 120 | mm |
| Ulkohalkaisija (D) | 215 | mm |
| Leveys (B) | 40 | mm |
| Pienin fileen säde (r) | 2.1 | mm |
| Paino | 5.27 | kg |
| Poran tyyppi | Sylinterimäinen poraus | - |
| Pyörivä elementti | Teräspallo, yksirivinen | - |
| Suorituskykymittari | Luokitus |
|---|---|
| Dynaaminen peruskuormitusluokitus (Cr) | 146 kN |
| Staattinen peruskuormitusluokitus (Cor) | 118 kN |
| Öljyvoitelun nopeusrajoitus | 6300 RPM |
| Rasvan voitelun nopeusrajoitus | 4000 RPM |
| Käyttölämpötila-alue | -30-120 astetta |
| Toleranssiluokitus | C0 Vakio, päivitettävissä C3/C4:ään |
6224-laakeri on saatavana useissa eri kokoonpanoissa, jotka sopivat erilaisiin käyttöympäristöihin:
Syväuralaakerit tarjoavat poikkeuksellisen suorituskyvyn useissa käyttömitoissa. Niiden yksinkertainen geometria mahdollistaa pienemmän kitkan monimutkaisiin laakereihin verrattuna, mikä vähentää energiankulutusta teollisuusjärjestelmissä. Nollan asteen kosketuskulma pallojen ja juoksuteiden välillä mahdollistaa näiden laakereiden käsittelevän iskukuormituksia tehokkaasti ja vaimentaa äkillisiä voimapiikkejä ilman ennenaikaista vikaa.
Lämpöstabiilisuus on toinen merkittävä etu. Teräsrakennusmateriaalit säilyttävät yhdenmukaiset mekaaniset ominaisuudet määritellyllä lämpötila-alueella, mikä takaa ennustettavan suorituskyvyn sekä kryogeenisissä että korkeissa lämpötiloissa. Hajautettu kuormituspolku estää paikallisia jännityskeskittymiä, jotka voivat aiheuttaa väsymishäiriöitä.
Insinöörit arvostavat syväuralaakerisuunnitteluun sisäänrakennettua standardointia. Yleisakselin mitoitus ja standardoidut asennusliitännät yksinkertaistavat laitekehitystä. Tämä monipuolisuus mahdollistaa syväurainen kuulalaakeri sähkömoottorille sovelluksia eri toimialoilla ilman räätälöityjä mukautuksia. Sylinterimäiseen poraukseen mahtuu sekä kiinteät akselit että kartiomaiset holkit sopivien kiinnitysosien kautta.
Syväuralaakerit toimivat peruskomponentteina teollisuuskoneissa, jotka kattavat useita sektoreita. Niiden mukautuvuus erilaisiin kuormitusolosuhteisiin ja nopeusalueisiin tekee niistä soveltuvia poikkeuksellisen monenlaisiin sovelluksiin.
Sähkömoottorit ja pyörivät laitteet: Moottorisuunnittelussa keskeiset laakerit tukevat akselin pyörimistä murtovoimamoottoreissa suurten yli 1000 hevosvoiman teollisuusmoottoreiden kautta. Suljetut versiot tarjoavat suojaa ympäristöissä, joissa on pölyä, kosteutta tai kemikaaleja.
Materiaalinkäsittelylaitteet: Kuljetinjärjestelmät, nostimet ja nostomekanismit ovat riippuvaisia syväuralaakereista luotettavan kuorman tuen saamiseksi. Säteittäinen kuormituskapasiteetti soveltuu raskaan materiaalin siirtoon kaivos-, rakennus- ja tuotantolaitoksissa.
Kompressorit ja pumput: Mäntä- ja pyörimiskompressorimallit sisältävät nämä laakerit, jotka säilyttävät tarkan akselin asennon dynaamisissa painevaihteluissa. Pumppusovellukset hyötyvät tiivistetyistä laakereista, jotka estävät veden sisäänpääsyn ja sisäisen korroosion.
Maatalouskoneet: Maatalouslaitteistot viljankäsittelyjärjestelmistä viljankäsittelykoneisiin hyödyntävät syväuralaakereita sekä pääkäyttöjärjestelmissä että apukomponenteissa. Ympäristön altistuminen pölylle, kosteudelle ja orgaanisille jäämille edellyttää suljettuja tai suojattuja variantteja.
Tekstiilin ja paperin käsittely: Nopeat karasovellukset ja radankäsittelylaitteet luottavat syväuralaakereihin tasaisen suorituskyvyn takaamiseksi. Prosessointiympäristöjen lämpötilavaihtelut pysyvät laakerin toiminta-alueella.
Käyttöolosuhteet määräävät sopivan tiivistetyypin ja voitelutavan. Nopeissa sovelluksissa, jotka lähestyvät 6000 rpm:ää, käytetään tyypillisesti öljyvoitelua kitkakuumenemisen minimoimiseksi. Keskinopeuksilla 2000–4000 rpm:n toiminnot toimivat tehokkaasti rasvavoitelussa, mikä vaatii harvemmin huoltotoimenpiteitä. Hitaiden nopeuksien ja raskaan kuormituksen skenaarioissa on hyötyä tiivistetyistä laakereista, jotka vangitsevat voitelun ja sulkevat pois ympäristön epäpuhtaudet.
Sovellukset, jotka ylittävät ympäristön lämpötila-alueet tai toimivat syövyttävissä ympäristöissä, vaativat laakerimateriaaleja, jotka eivät ole tavallista terästä. Ruostumattomasta teräksestä valmistetut valssauselementit ja pyörät kestävät hapettumista ja kemiallista hyökkäystä, mikä pidentää käyttöikää meri- tai kemiankäsittelysovelluksissa.
Oikea laakerien valinta varmistaa laitteiden optimaalisen suorituskyvyn ja pitkän käyttöiän. Insinöörien on arvioitava useita kriittisiä parametreja ennen tietyn laakerimallin määrittämistä.
Kuorma-analyysi: Laske säteittäiset ja aksiaaliset kuormat odotettavissa normaalikäytössä ja käynnistys-/sammutustransienttien aikana. Vertaa näitä laskettuja kuormia laakerin peruskuormitusarvoihin. Turvamarginaalit, jotka ovat 1,5–2,0 kertaa peruskuormitusluokitukseen verrattuna, ovat vakiokäytäntö laakereiden käyttöiän pidentämiseksi.
Nopeusvaatimukset: Tunnista odotettu käyttönopeusalue ja huippukierrosnopeus. Tarkista laakerin voitelunopeusrajoista, sopiiko öljy- tai rasvavoitelu paremmin käyttötarkoitukseen. Suurinopeuksiset sovellukset saattavat vaatia laakereita, joissa on optimoitu häkkirakenne, jotta voidaan minimoida vierintäelementteihin kohdistuvat keskipakovaikutukset.
Ympäristötekijät: Arvioi kontaminaatioaltistus, kosteuden läsnäolo, äärimmäiset lämpötilat ja kemiallinen altistuminen. Tiivistetyt laakeriversiot suojaavat pölyltä ja kosteudelta, mutta rajoittavat rasvan lisäystä. Avoimet laakerit mahdollistavat jatkuvan tuoreen voitelun, mutta vaativat tehokkaan ulkoisen tiivistyksen koneen kotelon tasolla.
Asennuskokoonpano: Selvitä, sopiiko akselin tai kotelon kiinnitys käyttögeometriaan. Ota huomioon toleranssivaatimukset ja määritä asennusmenetelmät, jotka tukevat oikein sekä säteittäisiä että aksiaalisia kuormia käytön aikana.
Oikea voitelu on tärkein yksittäinen tekijä laakerien käyttöiän pidentämisessä. Rasvavoideltuja laakereita on täydennettävä säännöllisin väliajoin kuluneen voiteluaineen korvaamiseksi ja suojakalvon säilyttämiseksi vierintäelementtien ja kulkuteiden välillä. Öljyvoitelu mahdollistaa jatkuvan jäähdytyksen ja epäpuhtauksien poistamisen suodatusjärjestelmien kautta, mikä on ihanteellinen nopeisiin sovelluksiin.
Liiallinen voitelu tuottaa lämpöä mekaanisen vääntymisen seurauksena, ja sitä tulee välttää. Alivoitelu kiihdyttää kulumista ja käynnistää takertumisen, mikä tuhoaa laakerin muutamassa käyttötunnissa. Sovelluskohtaiset suositukset tasapainottavat näitä kilpailevia huolenaiheita.
Säännöllisissä tarkastuksissa havaitaan kehittyvät ongelmat ennen katastrofaalista vikaa. Kohonneet lämpötilalukemat osoittavat riittämätöntä voitelua tai liiallista kuormitusta. Epätavallinen melu tai tärinä viittaa kontaminaatioon tai vierintäelementin pinnan halkeilemiseen. Järjestelmällinen valvonta mahdollistaa ennakoivan kunnossapidon suunnittelun, joka minimoi odottamattomat laitteiden seisokit.
Tiivistetyt laakerimallit sisältävät voiteluainetta eivätkä likaa, mikä vähentää huoltotiheyttä. Avoimet laakerit vaativat ulkoisen tiivistyksen koneen kotelon liitännässä. Joustavat tiivisteet ja labyrinttimallit suojaavat laakerin sisäosia ja mahdollistavat samalla hallitun voitelukierron. Pölyisessä tai märässä ympäristössä toimivat laitteet hyötyvät huomattavasti tehostetuista tiivistystoimenpiteistä.
Arvioidessaan laakeriteknologiaa teollisiin sovelluksiin, insinöörit vertaavat syväurarakenteita vaihtoehtoisiin lähestymistapoihin, kuten kartiorullalaakereihin, sylinterimäisiin rullalaakereihin ja magneettilaakereihin.
| Laakerin tyyppi | Säteittäinen kapasiteetti | Aksiaalinen kapasiteetti | Nopeusalue | Kustannustaso |
|---|---|---|---|---|
| Deep Groove -pallo | Hyvä | Kohtalainen | Korkea | Matala |
| Kartiorulla | Erinomainen | Erinomainen | Kohtalainen | Korkea |
| Sylinterimäinen rulla | Erinomainen | Rajoitettu | Korkea | Kohtalainen |
| Magneettiset laakerit | Erikoistunut | Erikoistunut | Erittäin korkea | Erittäin korkea |
Syväuralaakerit ovat optimaalinen valinta yleiskäyttöisiin sovelluksiin, joissa yhdistyvät kohtuulliset kuormat, vaihtelevat nopeudet ja kustannusherkkyys. Erikoislaakerityypit tarjoavat erinomaisen suorituskyvyn tietyissä skenaarioissa, mutta huomattavasti korkeammilla hankinta- ja käyttökustannuksilla.
Syväurakuulalaakerit ovat tiukkojen kansainvälisten mitta- ja suorituskykystandardien mukaisia, ensisijaisesti ISO 6 yleisiä suunnitteluvaatimuksia varten ja ISO 286 toleranssiluokitusta varten. Nämä standardit varmistavat vaihdettavuuden maailmanlaajuisten toimitusketjujen välillä ja antavat insinööreille mahdollisuuden määrittää useiden toimittajien komponentit luotettavasti.
Laatusertifiointijärjestelmät, mukaan lukien ISO 9001 valmistusvaatimustenmukaisuus ja ISO 20623, joissa on laatustandardit, luovat johdonmukaiset tuotantoprosessit. Säännöllinen testaus vahvistaa, että laakerikomponentit täyttävät määrätyt kuormitusarvot, mittojen tarkkuus ja pinnan viimeistelyvaatimukset.
Nykyaikaiset tuotantolaitokset käyttävät tietokoneella numeerista ohjauskoneistusta, jotta saavutetaan ratageometrioita, joiden pintakäsittely on alle 0,05 mikrometriä. Kehittyneet hiontatekniikat poistavat pinnan materiaalin epätasaisuudet, jotka aiheuttavat väsymisvaurioita. Prosessin aikana tehtävä laadunvarmistus vahvistaa mittojen mukaisuuden ennen kuin laakerit lähtevät tuotantotiloista.
Teräksen keskipakopuhdistus poistaa sisäiset sulkeumat, jotka keskittävät jännityksen käyttökuormituksessa. Lämpökäsittelyprosessit optimoivat materiaalin kovuuden ja sitkeyden tasapainottaen kulumiskestävyyttä haurautta vastaan. Nämä metallurgiset edistysaskeleet pidentävät laakerien käyttöikää huomattavasti pidemmälle kuin aiemman sukupolven mallit.
Laakeriteollisuus etenee edelleen kohti parempaa suorituskykyä, parempaa kestävyyttä ja sopeutumista muuttuviin teollisuuden vaatimuksiin. Kevyet komposiittihäkkimallit vähentävät keskipakovoimia äärimmäisillä nopeuksilla säilyttäen samalla rakenteen eheyden. Hybridilaakereiden keraamiset vierintäelementit vähentävät massaa ja kitkaa säilyttäen samalla riittävän kantavuuden moniin sovelluksiin.
Kiinteät voiteluainepinnoitteet mahdollistavat laakerien toiminnan ympäristöissä, joissa tavanomaista rasvaa ja öljyä ei voida sisältää, erityisesti ilmailu- ja tyhjiösovelluksia varten. Älykkäät laakerimallit, joissa on sisäänrakennetut anturit, mahdollistavat kunnonvalvonnan, joka ennustaa huoltotarpeet ennen vikojen ilmenemistä ja optimoi kriittisten järjestelmien luotettavuuden.
Kestävyysnäkökohdat ohjaavat sellaisten laakerien kehittämistä, jotka vaativat harvemmin vaihtoa ja joissa käytetään ympäristöystävällisiä voiteluaineita. Valmistajat pyrkivät eliminoimaan harvinaisten maametallien elementit kestomagneettihäkeistä säilyttäen samalla nykyaikaisten koneiden vaatimat suorituskykystandardit.
Epätavallinen laakereiden ääni viittaa tyypillisesti kontaminaatioon tai riittämättömään voiteluun. Metallihiukkaset, jotka kiertävät laakereiden uurrepintojen läpi, luovat tunnistettavia hiontaääniä. Järjestelmällinen huuhtelu puhtaalla voiteluaineella palauttaa joskus sujuvan toiminnan, jos kontaminaatio on vähäistä. Takeroituneet tai vakavasti vaurioituneet laakerit on vaihdettava kokonaan.
Laakerivika ennen odotettuja huoltovälejä viittaa asennusvirheisiin, liialliseen kuormitukseen tai ympäristöongelmiin. Virheellinen asennus aiheuttaa epäkeskisiä kuormia, jotka keskittävät painetta hajautetuille kuormituksille suunniteltuihin laakeriosiin. Asennusliitosten liiallinen kiristäminen luo sisäisiä jännityksiä, jotka nopeuttavat materiaalin väsymistä. Määrättyjen asennustoleranssien säilyttäminen estää nämä asennuksen aiheuttamat virheet.
Laakerin lämpötila normaalin käyttöalueen yläpuolella osoittaa kitkan lisääntymistä voitelun rikkoutumisesta tai liiallisesta kuormituksesta. Voiteluaineen määrän lisääminen tai päivittäminen korkeamman lämpötilan omaavaan rasvaan ratkaisee joskus ongelmia. Kuorma-analyysin tarkastus vahvistaa, ylittävätkö käyttöolosuhteet laakerin suunnitteluarvot.
Suljetut syväuralaakerit sisältävät pysyviä tiivisteitä, jotka sitovat voiteluaineen laakeriin ja sulkevat pois ulkoisen likaantumisen. Tämä muotoilu vähentää huoltotarvetta ja toimii hyvin pölyisissä tai märissä ympäristöissä, mutta estää ulkoisen voiteluaineen täytön. Avoimet laakerit mahdollistavat jatkuvan voiteluaineen kierron ja jäähdytyksen, mutta vaativat ulkoiset kotelon tiivisteet estämään lian pääsyn. Sovellusympäristö ja ylläpitoominaisuudet määrittävät sopivimman kokoonpanon.
Laakerin valinta alkaa laskemalla akseliin vaikuttavia radiaali- ja aksiaalikuormia. Tutustu laakerin valmistajan kuormitustaulukoihin, joissa vertailet laskettuja kuormituksiasi julkaistuihin peruskuormitusarvoihin. Valitse laakerin koko, jossa laskettu kuorma on alle 50–70 prosenttia peruskuormitusarvosta riittävän käyttöiän turvamarginaalien varmistamiseksi. Varmista, että käyttönopeus on laakerin suositeltujen voitelunopeusrajojen sisällä.
Syväuralaakerit sietävät rajoitetun kulmavirheen tyypillisesti noin yhdestä kolmeen astetta riippuen laakerin koosta ja kuormitusolosuhteista. Liiallinen kohdistusvirhe keskittyy laakereiden kuormitukseen kilparadan rajoitettuihin osiin, mikä nopeuttaa väsymisvikaa. Asennusmenetelmät, joissa korostetaan akselin ja kotelon samankeskisyyttä, estävät kohdistusvirheitä. Joustava kytkimen valinta mahdollistaa vähäisen akselisiirtymän, jota laakerit eivät voi itsenäisesti sovittaa.
Nopeissa sovelluksissa, jotka lähestyvät laakerin maksiminopeusluokitusta, hyötyvät öljyvoitelu, joka kiertää laakerin läpi kontrolloiduilla virtausnopeuksilla. Öljy poistaa vierintäelementin kitkasta syntyneen lämmön ja korvaa jatkuvasti huonontunutta voiteluainetta. Keskinopeuksille soveltuva rasvavoitelu tuottaa liiallista lämpöä suurilla nopeuksilla, mikä saattaa aiheuttaa laakereiden kiinnijuostumisen. Öljysumu- tai öljy-ilmavoitelujärjestelmät edustavat edistyksellisiä ratkaisuja erikoissovelluksiin erittäin nopeilla sovelluksilla.
Tehdastiivistetyt laakerit sisältävät tyypillisesti voitelun, joka riittää pitkiksi käyttöajoiksi, tavallisesti useiksi vuosiksi normaaleissa käyttöolosuhteissa. Voiteluvälit riippuvat käyttölämpötilasta, kuormitusolosuhteista ja käyttösuhteesta. Valmistajat määrittävät voiteluvaatimukset yleensä tuotedokumentaatiossa. Kun tiivistetyt laakerit tyhjentävät sisäiset voiteluainevarat, vaihto on tarpeen, koska suora voitelu on mahdotonta ilman purkamista.
Laakerin esijännitys tarkoittaa sisäistä puristusta, joka kohdistetaan vierintäelementteihin asennuksen aikana. Oikea esijännitys eliminoi sisäisen välyksen, joka muutoin sallisi luiston ja painumisen. Liiallinen esijännitys aiheuttaa tarpeetonta kitkaa ja lämpöä, kun taas riittämätön esijännitys sallii vierintäelementin luisumisen. Asennustiedot määrittävät oikean esijännityksen laakerin ja akselin tai laakerin ja kotelon reiän välisten ohjattujen sovittimien avulla.
Syväuralaakerit käsittelevät radiaalisia kuormia tehokkaasti, mutta tarjoavat rajoitetun aksiaalisen kuormituskapasiteetin kartiorullalaakereihin verrattuna. Autojen pyörän laakerit vaativat huomattavan aksiaalisen kuormituksen kestävyyden jarrutusvoimien ja sivuttaiskuormituksen huomioon ottamiseksi. Vaikka syväuraiset kokoonpanot toimivat tietyissä ei-pyöräsovelluksissa, kartiomaiset rullamallit ovat edelleen vakiona pyörän asennuksessa ylivoimaisen aksiaalikapasiteetin ja luontaisten esijännitysominaisuuksien ansiosta.
Säilytä suljetut laakerit alkuperäispakkauksessa kuivassa ympäristössä, jonka lämpötila on vakaa 16-35 celsiusastetta. Suojaa laakereita kosteudelta, syövyttäviltä kaasuilta ja äärimmäisiltä lämpötilanvaihteluilta, jotka heikentävät voiteluaineen ominaisuuksia. Pitkäaikainen varastointi saattaa sakeuttaa rasvaa, mikä vaatii hellävaraista käyttöä ensimmäisen käynnistyksen aikana. Avoimet laakerit vaativat suojakannet ja kuivavaraston, joka estää kilparadan pintojen korroosion.
