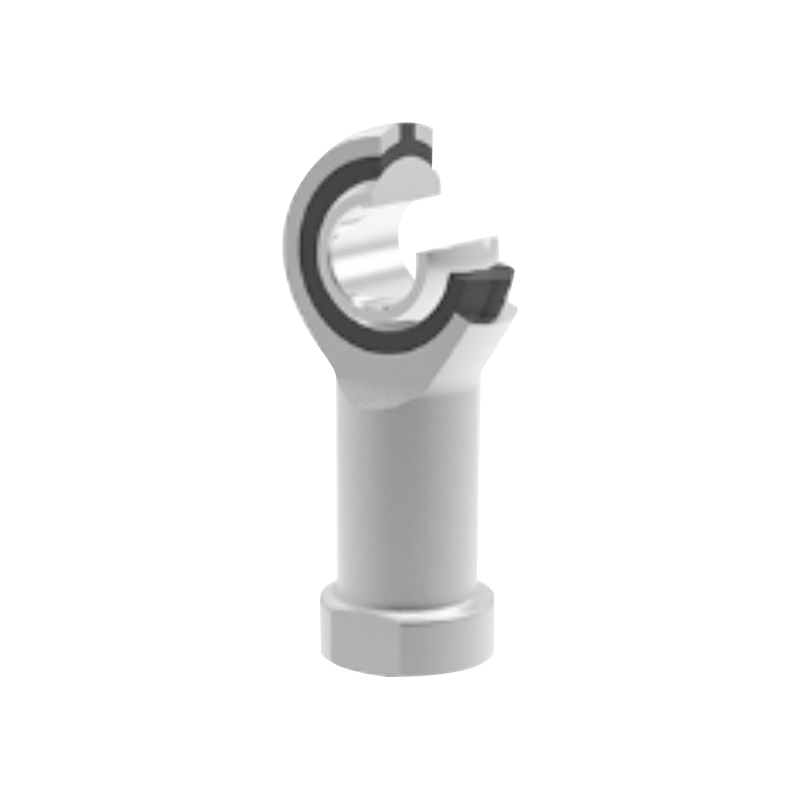

SIZP-kierre itsevoiteleva varren pään laakeri PTFE-sisäkkeellä

Tämä sarja on itsevoiteleva varren pään laakeri, jossa on sisäkierteet, ja siinä on virtaviivainen kolmiosainen rakenne: tangon päärunko, sisärengas ja PTFE-muovivuori. Tangon pään runko on valmistettu hiiliteräksestä, jossa on galvanoitu pinta; sisärengas on valmistettu korkeahiilisestä kromiteräksestä, joka on karkaistu karkaisulla ja päällystetty sitten pallomaisesti kovalla kromilla erinomaisen kulutuskestävyyden varmistamiseksi. Sen suunnittelu mahdollistaa täysin huoltovapaan käytön.

Ota yhteyttä

EDELLINEN：SIBP/SABP-tarkkuustangon pään laakeri SEURAAVA：Tehokas SAZP-kierretangon pään laakeri

Kuvaus
Tekniset tiedot
Ota yhteyttä

·Tuotenumero: SIZP…N 4,83–19,05
· Liukuva kitkapari: Teräs / PTFE muovi
· Käyttölämpötila-alue: -40℃～＋75℃
· Räätälöintivaihtoehdot:
Langan tarkkuus: Räätälöityjä tuotteita eri kierretarkkuusluokilla on saatavilla pyynnöstä.
Vasen ketju: Vasemmanpuoleisissa kierremalleissa ja merkinnöissä on oltava "L" ja "LH", esimerkki: SILZP12N 1/2-20 UNF 2B LH

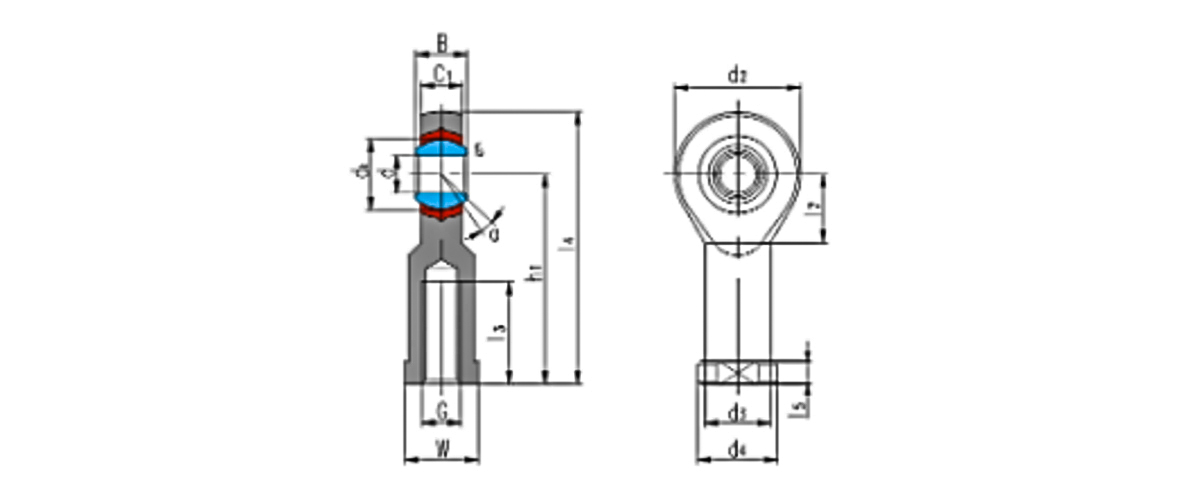

Laakeri numero	Mitat mm/tuumaa																Kuormaluokitus kN		Paino ≈kg
Laakeri numero	d	B	dₖ	C1 max	d₂	G UNF-2B	h₁	I₃ min	I4	I₅	I₇	W	d₃	d4	rₛ min	α° ≈	Dynaaminen	Staattinen	Paino ≈kg
SIZP4N	4.83	7.92	11.1	6.35	15.88	10-32	26.97	14.27	34.83	4.75	9	7.92	7.54	10.31	0.3	10	3.3	5.38	0.015
SIZP4N	0.19	0.312	0.437	0.25	0.625	10-32	1.082	0.582	1.375	0.187	0.354	0.312	0.297	0.408	0.012	10	3.3	5.38	0.015
SIZP6N	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	10.5	9.53	9.15	11.91	0.3	13	6.8	10.9	0.025
SIZP6N	0.25	0.375	0.5	0.281	0.75	1/4-28	.312	0.75	1.687	0.187	0.413	0.375	0.36	0.489	0.012	13	6.8	10.9	0.025
SIZP7N	7.94	11.10	15.88	8.74	22.23	16.5-24	34.93	19.05	46.02	4.75	117	11.1	0.72	2.70	0.3	10	7.6	12.2	0.036
SIZP7N	0.3125	0.437	0.625	0.344	0.875	16.5-24	1.375	0.75	1.812	0.187	0.481	0.437	0.422	0.5	0.012	10	7.6	12.2	0.036
SIZP9N	9.53	12.70	18.26	10.31	25.40	8.3.-24	41.28	23.80	53.98	6.35	12.3	14.27	3.89	17.45	0.6	9	11.9	18.2	0.061
SIZP9N	0.375	0.5	0.719	0.406	1	8.3.-24	1.625	0.937	2.125	0.25	0.484	0.582	0.547	0.687	0.024	9	11.9	18.2	0.061
SIZP11N	11.1	14.27	20.62	11.1	28.58	16.7-20	46.02	26.97	60.33	6.35	14	5.88	5.49	9.05	0.6	11	17.4	23.8	0.081
SIZP11N	0.4375	0.582	0.812	0.437	1.125	16.7-20	1.812	1.082	2.375	0.25	0.551	0.625	0.61	0.75	0.024	11	17.4	23.8	0.081
SIZP12N	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	16.2	9.05	8.67	22.23	0.6	9	19.9	28.6	0.133
SIZP12N	0.5	0.625	0.937	0.5	1.312	1/2-20	2.125	1.187	2.781	0.25	0.638	0.75	0.735	0.875	0.024	9	19.9	28.6	0.133
SIZP15N	15.88	19.05	28.58	14.27	38.10	8.5-18	63.50	38.10	82.55	7.92	18.2	22.23	21.84	25.40	0.6	11	22.9	38.9	0.190
SIZP15N	0.625	0.75	1.125	0.562	1.5	8.5-18	2.5	1.5	3.25	0.312	0.717	0.875	0.86	1	0.024	11	22.9	38.9	0.190
SIZP19N	19.05	22.23	33.32	17.45	44.45	4.3.-16	73.03	44.45	95.25	7.92	20.9	25.4	25.02	28.58	0.6	10	30.2	48.5	0.285
SIZP19N	0.75	0.875	1.312	0.687	1.75	4.3.-16	2.875	1.75	3.75	0.312	0.823	1	0.985	1.125	0.024	10	30.2	48.5	0.285
