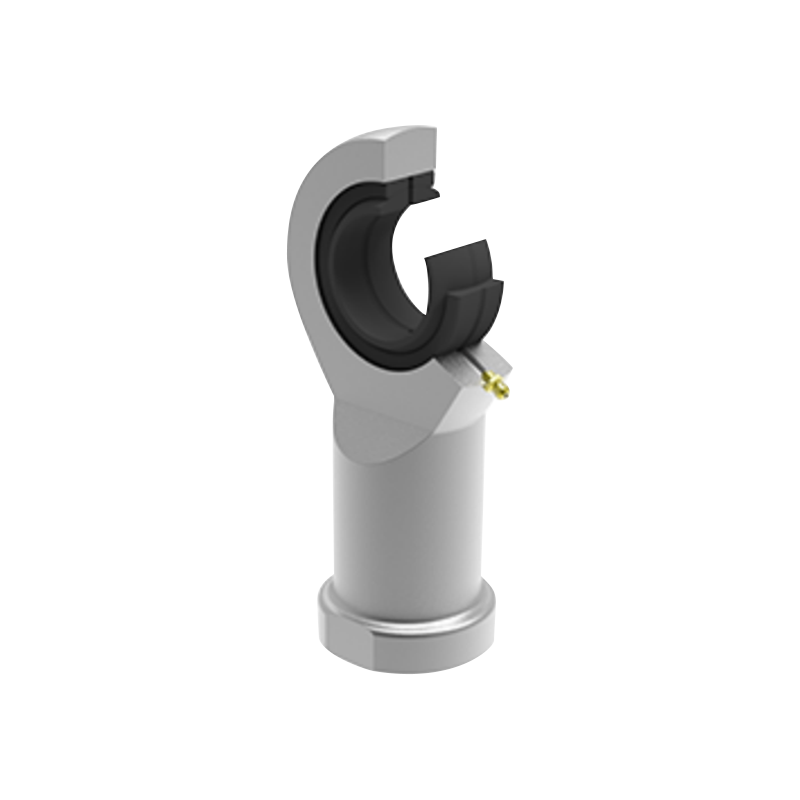

SI terästä terästangon pään laakeri

Kootut tangon pään pallomaiset liukulaakerit kootaan tangon pään rungosta ja säteittäisestä pallomaisesta liukulaakerista GE…E tai GE…ES. Tangon pään runko on valmistettu hiiliteräksestä, jossa on galvanoitu pinta. Lukuun turvamalleja, joissa on jälkiliite "E", muut mallit voidella öljykupin tai tangon pään silmukan kautta.

Contact Us Ota yhteyttä
EDELLINEN：Ei edellistä tuotetta SEURAAVA：SA Sinkitty terästangon pään laakeri
  • Kuvaus
  • Tekniset tiedot
  • Ota yhteyttä

·Tuotenumero:
SI…E 5～12
SI…ES 15～80
· Liukuva kitkapari: Teräs/teräs
· käyttöarvo-arvo: 50℃～＋150℃
1) Ei voideltu.
2) Voideltu vain varren päässä olevan silmukan kautta.
Saatavilla on tangon pään pallomaisia​​liukulaakereita, joilla on eri nousut tai erityiset kierteiden tarkkuusvaatimukset.
Vasemmanpuoleisille kierteille laakerimallissa ja kierremerkinnässä on tarkoitettu "L" ja "vasen", tavalla: SIL20ES M20×1,5 vasen 6H.

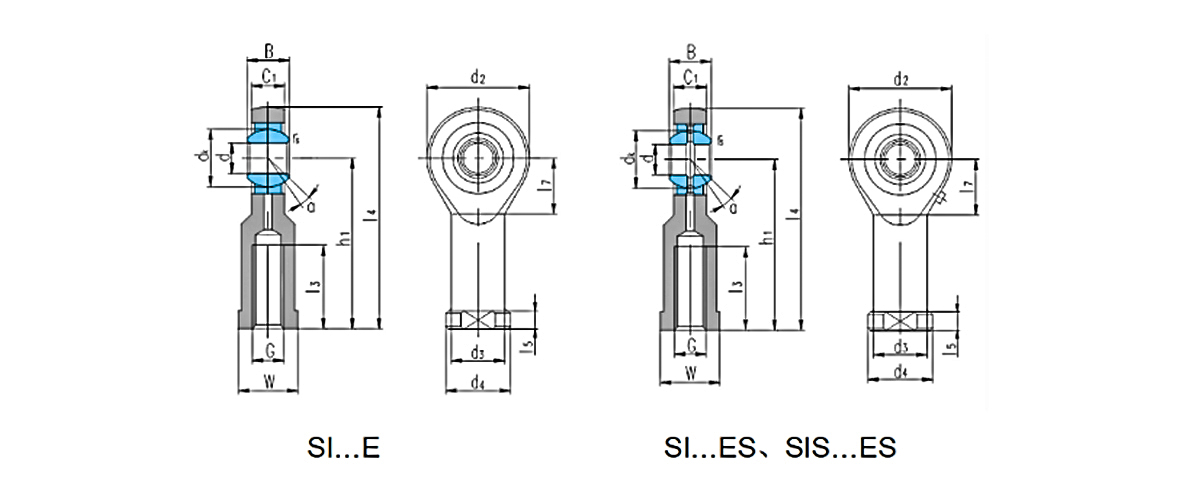

Laakeri
numero 		Mitat
mm 		Kuormitusarvot kN Paino
≈kg
d B dK C1
max 		d₂ G
6H 		h₁ I₃
min 		I4 I₅ I₇ W d₃ d4 rs
min 		a°
≈ 		Dynaaminen Staattinen
SI5E 1) 5 6 10 4.5 21 M5 30 11 40.5 5 11.5 10 10 13 0.3 13 3.4 8.1 0.023
S16E 1) 6 6 10 4.5 21 M6 30 11 40.5 5 11.5 11 11 13 0.3 13 3.4 8.1 0.023
SI8E 1) 8 8 13 6.5 24 M8 36 15 48 5 13 13 13 16 0.3 15 5.5 12.9 0.040
S110E 1) 10 9 16 7.5 29 M10 43 20 57.5 6.5 15 16 16 19 0.3 12 8.1 17.6 0.065
S112E 1) 12 10 18 8.5 34 M12 50 23 67 7 18 18 19 22 0.3 10 10 24.5 0.108
S115ES 2) 15 12 22 10.5 40 M14 61 30 81 8 21 21 21 26 0.3 8 16 36 0.169
S17ES 2) 17 14 25 11.5 46 M16 67 34 90 10 24 27 25 29 0.3 10 21 45 0.235
SI20ES 2) 20 16 29 13.5 53 M20 × 1,5 77 40 103.5 10 25.5 30 28 34 0.3 9 30 60 0.335
S125ES 25 20 35.5 18 64 M24×2 94 48 126 12 33 36 35 42 0.6 7 48 83 0.665
S130ES 30 22 40.7 20 73 M30×2 110 56 146.5 15 37.5 46 42 50 0.6 6 62 110 1.05
SI35ES 35 25 47 22 82 M36 × 3 125 60 166 15 40 55 48 58 0.6 6 79 146 1.50
S140ES 40 28 53 24 92 M39 × 3 142 65 188 18 47 60 52 65 0.6 7 99 180 2.05
SIS40ES 40 28 53 24 92 M42×3 142 65 188 18 47 55 52 65 0.6 7 99 180 1.94
S145ES 45 32 60 28 102 M42×3 145 65 196 20 52 65 58 70 0.6 7 127 240 2.72
SI545ES 45 32 60 27 102 M45×3 145 65 196 20 52 60 58 70 0.6 7 127 240 2.61
SI50ES 50 35 66 31 112 M45×3 160 68 216 20 57 70 62 75 0.6 6 156 290 3.48
SI550ES 50 35 66 31 112 M52 × 3 160 69 216 20 57 65 62 75 0.6 6 156 260 3.24
S160ES 60 44 80 39 135 M52 × 3 175 70 242.5 20 68.5 80 70 88 1 6 245 450 5.55
SI560ES 60 44 80 39 135 M60×4 175 73 242.5 20 68.5 75 70 88 1 6 245 300 4.99
SI70ES 70 49 92 43 160 M56 × 4 200 80 280 20 81 85 80 98 1 6 313 610 8.72
SIS70ES 70 49 92 42 160 M72×4 200 80 280 20 81 80 85 98 1 6 313 470 8.33
S180ES 80 55 105 48 180 M64 × 4 230 85 320 25 91 95 95 110 1 6 400 750 12.9
SI580ES 80 55 105 47 180 M80×4 230 85 320 25 91 100 95 110 1 6 400 600 11.7

Suositellut tuotteet

Liikkeen tulevaisuuden suunnittelu
Tietoja UKL
Perustettu vuonna 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) on Kiina SI terästä terästangon pään laakeri toimittajat ja OEM/ODM SI terästä terästangon pään laakeri yritys, integroitu teollinen ja kaupallinen yritys, joka keskittyy tarkkuusvalmistukseen yhdistäen T&K:n, tuotannon ja myynnin.
Yritys on erikoistunut korkean suorituskyvyn laakeriratkaisuihin tarjoten teknistä tukea maailmanlaajuisille teollisuudenaloille, joilla on erittäin korkeat vaatimukset tarkkuudelle ja luotettavuudelle.

Yli 200 ammattitaitoista työntekijää ja täysin modernisoitu tuotantopohja, UKL:n tilat kattavat koko valmistusprosessin — takomisen, hehkutuksen, sorvauksen, lämpökäsittelyn, hionnan ja automaattisen kokoonpanon.
Hyödyntäen yli 15 vuoden OEM/ODM-vientikokemusta, UKL vastaa nopeasti asiakkaiden tarpeisiin tarjoten joustavia ja räätälöityjä palveluita asiakkaille Euroopassa, Aasiassa, Afrikassa ja Lähi-idässä.

Ukl Bearing Manufacturing Co.,Ltd Lisää tietoa meistä Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    vuotta

    Toimialakokemus

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Mallien monipuolisuus

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Työntekijöiden määrä

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Vuotuinen vientiarvo

Ukl Bearing Manufacturing Co.,Ltd
Kunniamaininta
Uutiset
Tangon pään laakeri Toimialatieto

Miksi SI5-laakeri on nyt hydraulisylintereihin ja automaatiolaitteisiin?

Tangon päänlaakerit ovat kriittisiä mekaanisia komponentteja, joita käytetään aina, kun vaaditaan hallittua kulmaliikettä ja luotettavaa kuormansiirtoa. Heidän joukossaan SI5 laakeri ja laajemmat SI-sarjan tangonpään laakerointisovellukset ovat laajalti tunnustetuiksi tulleet sopivat kuormankantokyvystään, kestävyydestään ja sopeutumiskyvystään vaativiin teollisuusympäristöihin. SI-sarjan laakerit, jotka on suunniteltu teräksen päällä olevalla varren pääty ja kulutuskestäv korkean mekaaninen lujuuden, sopivat hydraulisylintereihin, automaatiolaitteisiin, konepajakoneisiin, maatalousjärjestelmiin ja moniin lisädynaamisiin sovelluksiin.

SI-sarjan tangon pään laakerin ymmärtäminen

SI-varren pään laakerisarja pallomaisesta liukulaakerista, joka on integroitu taottuun tai koneistettuun koteloon ulkokierteellä. Sen rakennea pyörivän liikkeen rajoitetun kulmavirheen, mikä tekee siitä ihanteellisen mekanismeihin, näytön akselit eivät voi pysyä täysin linjassa käytön aikana.

Perinteisiinjäykiin niveliin yleensä SI-sarjan laakerit vähentävät jännityskeskittymiä säilyttäen toimenpiteen voimansiirron.

Tyy ovat hyviä:

  • Suuri säteittäinen kuormituskyky
  • erinomainen kulutuskestävyys
  • Teräs-teräs-kontaktirakenne
  • Luotettava kuvaiskukuormituksessa
  • Helppo asennus ja huolto
  • Pitkä käyttöikä vaativissa ympäristöissä

Tuoteperheestä SI5-laakeri on laajasti hyvät kompakteihin laitteisiin, jotka vaativat tarkkaa liikettä ja luotettavaa mekaanista lujuutta.

Miksi teräs-teräsrakentaminen on tärkeää

Yksi SI-sarjan määrittelevistä ominaisuuksista on sen teräksinen terästangon pää hydraulisylinterisovelluksissa.

Toisin kuin huoltovapaat komposiittilaakerit, jotka asettavat etusijalle alhaisen kitkan, teräs-teräs-tangon päät on suunniteltu ensisijaisesti lujuuden ja kestävyyden vuoksi. Ne toimivat staattisissa hyvin raskaissa ja dynaamisissa kuormituksissa, joissa iskunkestävyys on toisaalta.

Erilaisten tangon pään laakerimateriaalien vertailu

Ominaisuus Steel-on-Steel SI-sarja Komposiitti/PTFE-laakerit
Kuormitus tilavuus Erittäin korkea Keskikokoinen
Iskunkesto erinomainen Kohtalainen
Kulutuskestävyys Korkeateluaineella Korkea kevyissä kuormissa
Palveluympäristö Raskas teollisuus Kevyt automaatio
Huolto Säälöllinen voitelu tämän huoltovapaa
Tyypilliset sovellukset Hydraulisylinterit, rakennuskoneet Tarkkuuslaitteet, robotiikka

Korkean paineen, tärinän tai toistuvan törmäyksen alaisena toimiville laitteille teräs-teräslaakerit ovat edelleen ensisijainen suunnitteluratkaisu.

SI-sarjan tangon pään laakerointisovellukset hydraulisylintereissä

Hydraulisinterit synnyttävät merkittävät työntö- ja vetovoimia, kun ne käyttävät muuttuvissa asennuskulmissa.

Hydraulisinterin teräksinen varren pää auttaa kompensoimaan asennusvirheitä jamään pysyvän voimansiirron.

Keskeisiä etuja ovat:

  • Kestää kulmaliikkeen sylinterin pidennyksen ja sisäänvedon aikana
  • Vähentää männänvarsien sivukuormitusta
  • Minimoi stressin keskittymisen
  • Parantaa tiivistystehoa vähentämällä kohdistusvirheitä
  • Pidentää hydraulisylinterin käyttöikää

Koska hydraulijärjestelmiin kohdistuu suuria kuormituksia ja äkillisiä paineen muutoksia, SI-sarjan laakerit tarjoavat jatkuvassa teollisessa käytössä tarvittavan kestävyyden.

Tangon pään laakeri automaatiolaitteisiin

Nykyaikaiset automatisoidut tuotantolinjat vaativat sujuvaa liikettä, toistettavaa asemointia ja luotettavia mekaanisia liitoksia.

Automaatiota varten tarkoitettu tangon pään laakeria käytetään:

  • Lineaariset toimilaitteet
  • materiaalinkäsittelyjärjestelmät
  • Automatisoidut hitsauslaitteet
  • Pakkauskoneet
  • Kuljetinjärjestelmät
  • Robotti-apumekanismit

milloin automaatiojärjestelmät toimivat yleensä suoraan osoitetulla kuormituksella kuin rakennuskoneita, ei tarvitse tasaväistä liiketarkkuutta pitkien käyttöjaksojen aikana.

SI5-laakeri tarjoaa sopivan tasapainon kompaktien mittojen ja mekaanisen lujuuden välillä mahdollistaen tarkan liikkeen pitämisen samalla rakenteellisen vakauden.

Tekniset koneet ja rakennuskoneet

Rakennuskoneet vaikuttavat tärinässä,iskuissa ja vaihtelevissa ympäristöolosuhteissa.

SI-sarjan tangon pään laakerit käyttöön:

  • Kaivinkoneiden kytkentäjärjestelmät
  • Kuormaimen liitteet
  • Nosurin mekanismit
  • Tienrakennuskoneet
  • Kaivoskoneet
  • Nostolavat

Nämä sovellukset vaativat laakereita, jotka pystyvät käsittelemään monisuuntaisia voimia sallien samalla rajoitetun kulmasiirtymän.

Terästeräs-rakenne tarjoaa-en muodonmuutoskestävyyden, mikä tekee SI-sarjan laakereista soveltuvia asetuksissa käyttöön.

Suorituskyky kulmavirheen alla

Mekaaniset järjestelmät toimivat harvoin täydellisesti kohdistetuissa kunnossa.

Yksi SI-sarjan laakereiden tärkeimmistä eduista on niiden kyky mukautua kulmaliikkeisiin. Mallin tiedoista teknisiä teknisiä SI-sarjan tuotteita koskevat 13°:n nivelkulmassa, mikä mahdollistaa sujuvan liikkeen ilman liiallista sisäistä rasitusta.

Tämä ominaisuus tarjoaa useita toiminnallisia etuja:

  • Kompensoi kokoonpanotoleranssit
  • Vähentää akselin taivutuskuormia
  • Estää ennenaikaista kulumista
  • Parantaa mekaanista tehoa
  • Tukee toimintaa dynaamisissa olosuhteissa

Laitteissa, kohdistuu suunnanmuutoksia, tämä kulman joustavuus lisää luotettavuutta.

Tyypilliset teolliset sovellukset

SI-sarjan tangon pään laakereiden monipuolisuus mahdollistaa niiden palvelemisen useilla aloilla.

Teollisuus Tyypilliset varusteet Ensisijainen toiminto
Hydraulijärjestelmät Hydraulisylinterit Voimansiirto
Automaatio Lineaariset toimilaitteet, kuljettimet Liikeohjaus
Rakentaminen Kaivinkoneet, kuormaajat Raskas nivel
Maatalouskoneet Harvesterit, kylvökoneet Kytkentäliike
materiaalinkäsittely Nostolaitteet Dynaaminen yhteys
Teollisuuden laitteet Mekaaniset voimansiirtojärjestelmät Kulmakompensointi

Tämän lujuuden ja joustavuuden yhdistäminen tekee SI-laakereistaa kaikkialla, missä tarvitaan luotettavaa niveltä.

Oikean SI5-laakerin valinta

Sopivan laakerin valinta kannattaa käyttää teknisten tekijöiden huomioinnista sen mukaan, että keskitytään laajaan mittoihin.

Insinöörit arvioivat yleensä:

  • Radiaalikuormitusvaatimukset
  • Aksiaalikuormitusolosuhteet
  • toimintataajuus
  • Vaadittu nivelkulma
  • Voitelumenetelmä
  • Työympäristö
  • Asennustila
  • Langan tiedot

Näiden parametrien oikea sovittaminen maksimoi laakerin käyttöiän ja vähentää huoltotarvetta.

Valmistuksen laatu ratkaisee

Tasainen hyvä ei riipu helposti laakerin suunnittelusta vaan myös valmistustarkkuudesta.

Ammattimaisena laakereiden valmistajana UKL Bearing Manufacturing Co., Ltd. (Wuxi) yhdistää tutkimuksen, tuotannon ja kansainvälisen myynnin valmistuksen valmistusjärjestelmäksi. Yritys on erikoistunut tarkkuuslaakeriratkaisuihin korkeaa luotettavuutta ja pitkää käyttöikää vaativille teollisuudenaloille.

Yli 200 kokeneen ammattilaisen ja nykyaikaisen taonta-, hehkutuksen, sorvauksen, lämpökäsittelyn, hiontaan ja automatisoidun kokoonpanon kattavan tuotantopohjan tarjoamalla UKL ylläpitää laadunvalvontaa kaikissa tuotantovaiheissa.

Hyödyn yli 15 vuoden OEM/ODM-vientikokemusta, UKL:n räätälöityjä laakeriratkaisuja kaikille Euroopassa, Aasiassa, Afrikassa ja Lähiidässä, vastaavat sopivat teollisten sovellusten varusteet. Luotettavana SI5E-laakeritoimittajana yritys keskittyy toimittamaan toimenpiteitä, jotka täyttävät vaativat käyttöolosuhteet ja tukevat laitteen pitkäkestoista suorituskykyä.

Johtopäätös

Hydraulisylintereistä automatisoituihin tuotantojärjestelmiin ja raskaisiin konepajakoneisiin, SI-sarjan tangonpään laakerointisovellukset laajenevat edelleen nykyaikaiseen teollisuuteen. Korkean kantavuuden, teräs-teräksen kestävyyden, kulutuskestävyyden ja luotettavan kulmaliikkeen yhdistelmä tekee SI5-laakerista tuloksen vaativissa mekaanisissa olosuhteissa toimiviin laitteisiin.

SI-laakerit parantamaan toiminnan vakautta, vähentämään mekaanista rasitusta ja pidentämään laitteiden käyttöikää siitä, että niistä käytetään hydraulisylinterin teräsenä terästangon pää, automaation varren laakerina tai nivelliitoksena koneissa.

FAQ

1. Mikä tekee SI5-laakerista sopivan sopivan käyttöön?

SI5-laakerissa on teräs-teräs-kosketusrakenne, joka tarjoaa suuren kuormituskyvyn, sopiin iskunkestävyyden ja pysyvän kestävyyden, joten se sopii vaativiin teollisuusympäristöihin.

2. Miksi teräs-teräs-tangon pää suositaan hydraulisylintereissä?

Teräksen päällä oleva terästangon pää hydraulisylinterisovelluksissa sopiin lujuuden, kestää iskunkuormituksen, kestää kulmaliikettä ja toimii luotettavasti korkeapaineisissa käyttöolosuhteissa.

3. Voidaanko SI-sarjan varren pään laakereita käyttää automaatiolaitteisiin?

Kyllä. Automaatioon tarkoitettu tangon pään laakeri tukee tarkkaa liikkeen välitystä samalla kun se sallii rajoitetun kulmavirheen, joten se sopii toimilaitteille, kuljettimille, pakkauskoneille ja muille automatisoiduille järjestelmille.

4. Mikä on SI5ES-vavan pään etu?

SI5-tangonpäässä yhdistyvät kompaktit mitat, korkea mekaaninen lujuus, erinomainen kulutuskestävyys ja pysyvä nivelsuorituskyky, tekee siitä ihanteellisen laitteille, jotka vaativat luotettavia dynaamisia liitoksia.

5. Kuinka valitsen luotettavan SI5E-laakeritoimittajan?

Kunt valitset SI5E-laakereiden toimittajaa, ota huomioon valmistuskyky, tuotannon laadunvalvonta, OEM/ODM-kokemus, tekninen tuki ja kyky tasainen laakereiden suorituskyky teollisissa sovelluksissa.
