Neliriviset kartiorullalaakerit: raskaaseen käyttöön
Neliriviset kartiorullalaakerit ovat erikoisrakennettuja, joita käytetään ensisijaisesti erittäin suuriin säteittäisiin ja osittaisiin aksiaalikuormiin. Niitä käytetään yleisesti raskaissa koneissa, kuten valssaamoissa (esim. neljän korkean kuumavalssaamoissa, kylmävalssaamoissa) ja kukkivissa tehtaissa. Niiden suunnittelussa on rullat, jotka on järjestetty neljään kartiomaiseen ulkorenkaaseen, mikä takaa suuren kuormituksen ja pidentäneen käyttöiän. Lisäksi niiden välystä voidaan säätää etukäteen muokkaamalla välilevyjä (tai välilevyjä) erilaisiin käyttövaatimuksiin.

Ota yhteyttä

PREV：30202 Yksirivinen kartiorullalaakeri SEURAAVA：XRT060-NT Laakeri

Kuvaus
Tekniset tiedot
Ota yhteyttä

Rakenteellinen koostumus
·Avoin tyyppi: Sisältää kolme ulkorengasta (kuppia), kaksi sisärengasta (kartio), neljä riviä rullia, kaksi ulompaa välikappaletta ja yhden sisemmän välikkeen.
·Sinetöity tyyppi: Lisää kaksi tiivisterengasta avoimen tyypin perusrakenteeseen.

Tärkeimmät ominaisuudet
·Suuri kantavuus: Nelirivinen rullajärjestely on suunniteltu kestämään huomattavasti suurempia radiaalikuormia kuin kaksiriviset laakerit.
·Pidennetty käyttöikä: Telan ja kulkuradan kosketuspintojen pinnan viimeistelyn optimointi edistää hydrostaattisen/hydrodynaamisen voiteluainekalvon muodostumista, mikä parantaa kulutuskestävyyttä.
· Helppo asennus: Tyypillisesti suunniteltu löysästi asennuksen ja irrottamisen helpottamiseksi.
· Säädettävä välys: Laakerin sisävälys on joko esisäädetty tai se voidaan säätää tarkasti säätövälikappaleiden avulla, mikä varmistaa pyörimistarkkuuden ja pidentää käyttöikää.
· Korkea luotettavuus: Optimoidut tiivistysrakenteet estävät tehokkaasti ulkoisen saastumisen ja vähentävät samalla kitkaa ja lämmöntuotantoa.

Ensisijaiset sovellukset
·Valssaamot: Työvalssaa neljän korkean kuumavalssaamoissa ja kylmävalssaamoissa jne.
·Blooming Mills: Käytetään terästeollisuudessa kukinta- ja laatoitusoperaatioissa.
· Raskaat koneet: Kuten kaivoslaitteet.

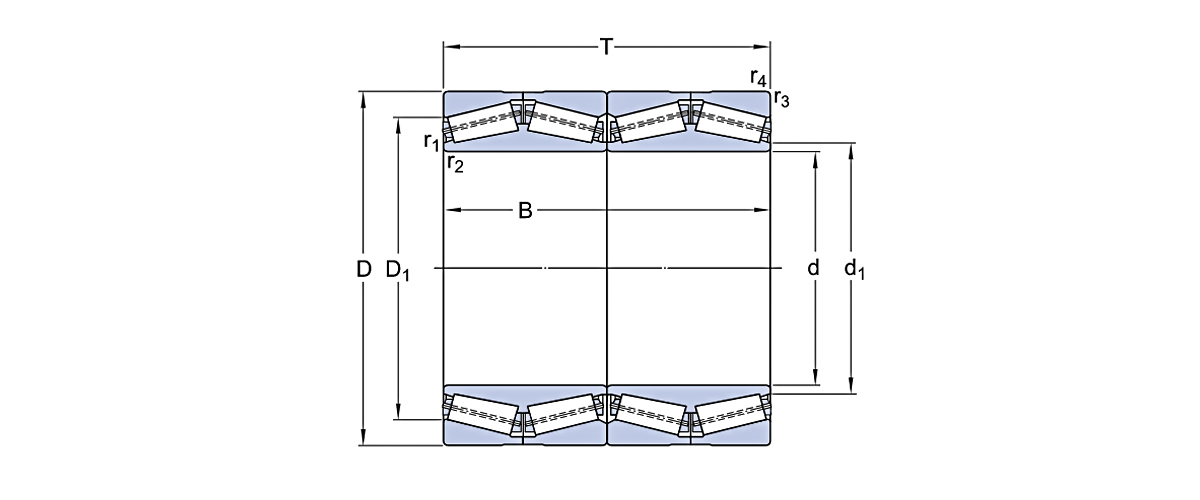

Perusmitat				Peruskuormitusluokitus		Nopeusluokitukset		massa	Malli
Perusmitat				Dynaaminen	Staattinen	Referenssinopeus	Nopeutta rajoittava	massa	Laakeri nro
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Laakeri nro
139.7	200.025	157.162	160.34	160.34					331138 AG Laakeri
177.8	247.65	192.088	192.088	192.088					331480 G Laakeri
177.8	247.65	192.088	192.088	192.088					BT4-0010 G/HA1C400VA903 Laakeri
198.438	284.162	225.425	225.425	225.425					BT4-0027 AG/HA1 Laakeri
206.375	282.575	190.5	190.5	190.5					BT4-0013 G/HA1C400VA903 Laakeri
206.375	282.575	190.5	190.5	190.5					BT4-0021 G/HA1 Laakeri
220	295	315	315	315					BT4-0035 E8/C355 Laakeri
220.662	314.325	239.712	239.712	239.712					BT4-0040 E8/C355 Laakeri
240	338	248	248	248					BT4-0020/HA1 Laakeri
241.478	349.148	228.6	228.6	228.6					330782 AG Laakeri
244.475	327.025	193.675	193.675	193.675					330862 B Laakeri
254	358.775	268.875	268.875	268.875					BT4-0039 E8/C355 Laakeri
266.7	355.6	230.188	228.6	228.6					BT4-0014 G/HA1C400VA903 Laakeri
266.7	355.6	230.188	228.6	228.6					BT4B 328209 G/HA1C455 Laakeri
269.875	381	282.575	282.575	282.575					BT4B 331168 B Laakeri
276.225	393.7	269.875	269.875	269.875					BT4-0012 G/HA1C500VA901 Laakeri
279.4	393.7	269.875	269.875	269.875					BT4-0011 G/HA1C500VA901 Laakeri
279.578	380.898	244.475	244.475	244.475					330540 AG Laakeri
280	406.4	298.45	298.45	298.45					BT4-0026 A/PEX-laakeri
285.75	380.898	244.475	244.475	244.475					330337 AG Laakeri
285.75	380.898	244.475	244.475	244.475					BT4-0015 G/HA1C400VA903 Laakeri
288.925	406.4	298.45	292.45	292.45					BT4B 331452 G/HA1 Laakeri
292.1	422.275	269.875	269.875	269.875					BT4B 331968 BG/HA1 Laakeri
304.648	438.048	280.99	279.4	279.4					331492 Laakeri
304.8	501.65	336.55	336.55	336.55					BT4B 328909 G/HA1VA901 Laakeri
304.902	412.648	266.7	266.7	266.7					330758 BG Laakeri
304.902	412.648	266.7	266.7	266.7					BT4-0004 G/HA1 Laakeri
310	430	310	310	310					BT4-8093 G/HA1VA901 Laakeri
317.5	422.275	269.875	269.875	269.875					330870 BG Laakeri
317.5	447.675	327.025	327.025	327.025					BT4B 331161 AG/HA4 Laakeri

Perusmitat				Peruskuormitusluokitus		Nopeusluokitukset		massa	Malli
Perusmitat				dynaaminen	staattinen	Referenssinopeus	Nopeutta rajoittava	massa	Laakeri nro
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Laakeri nro
317.5	447.675	327.025	327.025	327.025					BT4B 331161 BG/HA1 Laakeri
317.5	422.275	269.875	269.875	269.875					BT4B 334023 E1/C675 Laakeri
330.2	444.5	301.625	301.625	301.625					BT4B 332647 G/HA1 Laakeri
330.302	438.023	247.65	254	254					BT4-8113 E2/C500 Laakeri
333.375	469.9	342.9	342.9	342.9					331381 Laakeri
343.052	457.098	254	254	254					BT4-8160 E8/C475 Laakeri
343.052	457.098	254	254	254					BT4-8160 E81/C400 Laakeri
343.052	457.098	254	254	254					BT4-8160 E81/C475 Laakeri
343.052	457.098	254	254	254					BT4B 328817 E1/C475 Laakeri
343.052	457.098	254	254	254					BT4B 328817 EX1/C475 Laakeri
346.075	488.95	358.775	358.775	358.775					BT4B 331228 G/HA1C200 Laakeri
347.662	469.9	292.1	292.1	292.1					331092 A Laakeri
347.662	469.9	292.1	292.1	292.1					BT4-8070 G/HA1VA901 Laakeri
355.6	488.95	317.5	317.5	317.5					331271 Laakeri
355.6	482.6	265.113	269.875	269.875					BT4-8162 E8/C480 Laakeri
355.6	482.6	265.113	269.875	269.875					BT4-8162 E81/C480 Laakeri
355.6	482.6	265.113	269.875	269.875					BT4B 328870 EX1/C300 Laakeri
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E1/C300 Laakeri
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E3/C675 Laakeri
360	510	380	380	380					332059 Laakeri
368.3	523.875	382.588	382.588	382.588					331159 A Laakeri
380	560	390	360	360					BT4-8033 G/HA1 Laakeri
380	540	300	300	300					BT4-8086 G/HA1 Laakeri
384.175	546.1	400.05	400.05	400.05					331149 E/C675 Laakeri
384.175	546.1	400.05	400.05	400.05					BT4-8025 G/HA1C300VA903 Laakeri
384.175	546.1	400.05	400.05	400.05					BT4B 334128/HA1 Laakeri
385.762	514.35	317.5	317.5	317.5					BT4B 334042 E1/C575 Laakeri
395	545	268	288.9	288.9					BT4B 332824 E/C475 Laakeri
395	545	268	288.9	288.9					BT4B 332824/HA1 Laakeri
400	600	308	308	308					BT4-8147 G/HA1 Laakeri

Perusmitat				Peruskuormitusluokitus		Nopeusluokitukset		massa	Malli
Perusmitat				dynaaminen	staattinen	Referenssinopeus	Nopeutta rajoittava	massa	Laakeri nro
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Laakeri nro
406.4	562	381	381	381					BT4-8126 E1/C575 Laakeri
406.4	546.1	288.925	288.925	288.925					BT4-8161 E8/C500 Laakeri
406.4	546.1	288.925	288.925	288.925					BT4-8161 E81/C500 Laakeri
406.4	546.1	288.925	288.925	288.925					BT4B 328838 BG/HA1VA902 Laakeri
406.4	565.15	381	381	381					BT4B 331347 AG/HA1 Laakeri
406.4	546.1	330	330	330					BT4B 334093 BG/HA1VA902 Laakeri
409.575	546.1	334.962	334.962	334.962					BT4B 329004 G/HA1VA901 Laakeri
409.575	546.151	334.962	334.962	334.962					BT4B 331333 E/C350 Laakeri
409.575	546.1	334.962	334.962	334.962					BT4B 331333 E/C575 Laakeri
431.8	571.5	400	400	400					BT4-8067 G/HA1VA902 Laakeri
431.8	571.5	336.55	336.55	336.55					BT4B 331226 AG/HA1 Laakeri
431.8	571.5	336.55	336.55	336.55					BT4B 331226 BG/HA1 Laakeri
431.8	571.5	336.55	336.55	336.55					BT4B 331226/HA1 Laakeri
431.8	635	440	355.6	355.6					BT4B 334019 G/HA1 Laakeri
440	650	353.5	353.5	353.5					332313 Laakeri
440	580	360	360	360					BT4-8124 E/C550 Laakeri
440	650	353.5	353.5	353.5					BT4B 328944 G/HA1VA901 Laakeri
440	590	480	480	480					BT4B 334055 ABG/HA1VA902 Laakeri
447.675	635	463.55	463.55	463.55					330608 C Laakeri
450	595	404	404	404					BT4-8044 G/HA1VA902 Laakeri
450	595	368	368	368					BT4-8173 E8/C725 Laakeri
450	595	368	368	368					BT4-8173 E81/C725 Laakeri
450	595	404	404	404					BT4B 328365 EX/C725 Laakeri
450	595	368	368	368					BT4B 332773 E/C725 Laakeri
457.2	596.9	276.225	279.4	279.4					331169 BG Laakeri
457.2	596.9	276.225	279.4	279.4					331169 E/C500 Laakeri
457.2	606	381	381	381					BT4-8125 E1/C725 Laakeri
457.2	596.9	276.225	279.4	279.4					BT4B 328827 ABG/HA1VA902 Laakeri
460	610	360	360	360					BT4-8111 E2/C725 Laakeri
460	610	360	360	360					BT4B 331977 E/C725 Laakeri

Perusmitat				Peruskuormitusluokitus		Nopeusluokitukset		massa	Malli
Perusmitat				dynaaminen	staattinen	Referenssinopeus	Nopeutta rajoittava	massa	Laakeri nro
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Laakeri nro
460	625	421	421	421					BT4B 332502/HA1 Laakeri
475	600	368	368	368					BT4B 328913 BG/HA1C555 Laakeri
479.425	679.45	495.3	495.3	495.3					330886 B Laakeri
482.6	615.95	330.2	330.2	330.2					332096 E/C725 Laakeri
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8/C725 Laakeri
482.6	615.95	330.2	330.2	330.2					BT4-8163 E81/C725 Laakeri
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8A/C725 Laakeri
482.6	615.95	330.2	330.2	330.2					BT4B 328842 E1/C325 Laakeri
482.6	647.7	417.512	417.512	417.512					BT4B 331259 BG/HA1C325 Laakeri
489.026	634.873	320.675	320.675	320.675					331090 E/C700 Laakeri
490	625	385	385	385					BT4-8135 E/C750 Laakeri
500	670	400.05	387.35	387.35					BT4-8056 G/HA1 Laakeri
501.65	711.2	520.7	520.7	520.7					331081 A Laakeri
510	655	377	379	379					BT4-8167 E8/C775 Laakeri
510	655	377	379	379					BT4-8167 E81/C775 Laakeri
520.7	736.6	400.05	400.05	400.05					BT4B 331243 A/HA1 Laakeri
530	680	440	440	440					BT4-8043 G/HA1 Laakeri
540	690	400	400	400					331978 BG Laakeri
540	690	400	400	400					BT4-8108 E/C625 Laakeri
558.8	736.6	322.265	322.268	322.268					331165 A Laakeri
558.8	736.6	322.265	322.268	322.268					331165 AG Laakeri
558.8	736.6	455.612	457.2	457.2					BT4-8022 G/HA1VA919 Laakeri
558.8	736.6	409.575	409.575	409.575					BT4B 330993 AG/HA1 Laakeri
558.8	736.6	409.575	409.575	409.575					BT4B 334080 G/HA1VA901 Laakeri
560	700	405	405	405					BT4-8153 E/C775 Laakeri
560	920	618	618	618					BT4B 328509/HA4 Laakeri
571.5	812.8	593.725	593.725	593.725					BT4B 332666/HA1 Laakeri
584.2	762	396.875	401.638	401.638					331148 A Laakeri
584.2	730.25	342.9	349.25	349.25					BT4B 331189 E/C600 Laakeri
585.788	771.525	479.425	479.425	479.425					BT4B 328888 BG/HA1VA901 Laakeri

Perusmitat				Peruskuormitusluokitus		Nopeusluokitukset		massa	Malli
Perusmitat				dynaaminen	staattinen	Referenssinopeus	Nopeutta rajoittava	massa	Laakeri nro
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Laakeri nro
585.788	771.525	479.425	479.425	479.425					BT4B 331093 BG/HA1 Laakeri
595.312	844.55	615.95	615.95	615.95					BT4B 331300 E/C775 Laakeri
603.25	857.25	622.3	622.3	622.3					331625 Laakeri
603.25	857.25	622.3	622.3	622.3					BT4B 331625 E/C800 Laakeri
609.6	787.4	361.95	361.95	361.95					331175 A Laakeri
609.6	787.4	361.95	361.95	361.95					331175 BG/C355 Laakeri
609.6	813.562	479.425	479.425	479.425					331925 Laakeri
609.6	787.4	361.95	361.95	361.95					BT4B 328871 G/HA1VA901 Laakeri
620	800	363.5	363.5	363.5					BT4B 328510/HA1 Laakeri
625	815	480	480	480					BT4-8031 E/C800 Laakeri
625	815	600	600	600					BT4-8137 G/HA1 Laakeri
650	1030	560	560	560					BT4B 332827 AG/HA1 Laakeri
660	1070	648.002	648.002	648.002					BT4B 332833 G/HA4 Laakeri
660.4	812.8	365.125	365.125	365.125					331190 Laakeri
660.4	812.8	365.125	365.125	365.125					BT4B 331190 BG/HA1 Laakeri
676	910	620	620	620					BT4B 332906/HA4 Laakeri
679.45	901.7	552.45	552.45	552.45					BT4B 334015 BG/HA1VA901 Laakeri
679.45	901.7	635	542.45	542.45					BT4B 334016 AG/HA1VA901 Laakeri
680	930	700	700	700					BT4B 328349/HA1 Laakeri
685.8	876.3	352.425	355.6	355.6					BT4B 328955 ABG/HA1VA902 Laakeri
685.8	876	352.425	355.6	355.6					BT4B 331089 CG/HA1 Laakeri
708.025	930.275	565.15	565.15	565.15					BT4-8109 E1/C800 Laakeri
708.025	930.275	565.15	565.15	565.15					BT4B 332098 A/HA4 Laakeri
710	900	410	410	410					331351 Laakeri
710	900	410	410	410					BT4B 331351 BG/HA1 Laakeri
710	900	410	410	410					BT4B 331351 E/C775 Laakeri
711.2	914.4	390	390	390					BT4-8139 G/HA1 Laakeri
717.55	946.15	565.15	565.15	565.15					332244 Laakeri
717.55	946.15	565.15	565.15	565.15					BT4-8069 G/HA1VA901 Laakeri
730.25	1035.05	755.65	755.65	755.65					330803 A Laakeri

Perusmitat				Peruskuormitusluokitus		Nopeusluokitukset		massa	Malli
Perusmitat				dynaaminen	staattinen	Referenssinopeus	Nopeutta rajoittava	massa	Laakeri nro
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Laakeri nro
750	950	410	410	410					BT4-8048 E/C725 Laakeri
750	1130	690	690	690					BT4B 328376/HA4 Laakeri
785	1010	600	600	600					BT4-8121 E/C600 Laakeri
825.5	1168.4	844.55	844.55	844.55					BT4B 331066 A/HA4 Laakeri
863.6	1219.1	876.3	889	889					BT4B 330742 A/HA4 Laakeri
863.6	1130.3	669.925	669.925	669.925					BT4B 331123 DG/HA1 Laakeri
877.888	1220	844.55	844.55	844.55					BT4B 332981/HA4 Laakeri
938.212	1270	825.5	825.5	825.5					330726 A Laakeri
1001	1360	800	800	800					BT4B 334031 AG/HA4 Laakeri
1001	1360	800	800	800					BT4B 334031/HA4C1800 Laakeri
1070.001	1399.997	889.762	889.762	889.762					BT4B 328100/HA4 Laakeri
1300	1720	840	840	840					BT4-8150 G/HA4 Laakeri
287.5	440	330.3	284	284					BT4B 332997 B/HA1 Laakeri
287.5	440	330.3	284	284					BT4B 332997/HA1 Laakeri
368.294	523.875	411.162	366.712	366.712					BT4B 334056 B/HA1 Laakeri
384.175	546.1	437.96	384.175	384.175					BT4B 334048/HA1 Laakeri
391.071	550	428.625	384.175	384.175					BT4B 328305/HA1 Laakeri
400	540	330	295	295					332297 Laakeri
400	540	295	330	330					BT4-8050/HA1 Laakeri
406.445	565.201	409.575	365.125	365.125					BT4B 332813 B/HA1C425 Laakeri
415.925	590.55	479.96	419.1	419.1					BT4B 334047/HA1 Laakeri
431.8	571.5	366.713	320.675	320.675					331999 Laakeri
450	595	388	352	352					BT4-8053/HA1 Laakeri
482.6	647.7	436.5	401.638	401.638					BT4-8052/HA1 Laakeri
555.233	761.873	692.15	536.575	536.575					BT4B 334125/HA1 Laakeri
770	1040	800	650	650					BT4B 334099/HA4 Laakeri
872.769	1181.1	714.375	628.65	628.65					BT4B 332786/HA4 Laakeri
872.847	1181.1	714.375	628.65	628.65					BT4B 328956/HA4 laakeri

Liiketoiminnan tulevaisuuden suunnittelu

Tietoja UKL:stä

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 331138 AG nelirivinen kartiorullalaakeri suppliers and OEM/ODM 331138 AG nelirivinen kartiorullalaakeri company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Lisää meistä Ukl Bearing Manufacturing Co.,Ltd

0+

vuotta

Alan kokemus
0+

Mallin monimuotoisuus
0+

Työntekijöiden määrä
0

$

Vuotuinen viennin arvo

Kunniakirja

Uutiset

Miksi NU 309 lieriörullalaakeri on erinomainen moottori- ja vaihteistomalleissa?
04 Jun, 2026
Key Takeaway: NU 309 -laakeri on erinomainen kelluvana laakerina Moottori- ja vaihteistomalleissa, joissa akselin lämpölaajeneminen on kriittinen huolenaihe, NU 309 laakeri ...

LUE LISÄÄ
2206 AV Nilos -renkaan asentaminen (vaiheittainen opas)
28 May, 2026
Asenna avoin puoli laakeria kohti Asennaksesi oikein 2206 AV Nilos-rengas, aseta se siten, että kupera (avoin) puoli osoittaa kohti laakerin rataa. Renkaan tulee istua t...

LUE LISÄÄ
Kuinka valita oikea kulmakuulalaakeri nopeisiin sovelluksiin?
21 May, 2026
Optimaalisen rullakomponentin valitseminen nopeille pyöriville koneille vaatii syvällistä ymmärrystä käyttöolosuhteista, sisäisestä geometriasta ja lämmönhallinnasta. Tarkkuuskoneiden joukossa, ...

LUE LISÄÄ
Tarkkuus paineen alla: avaintekijät lääkinnällisten laitteiden laakereiden valinnassa
14 May, 2026
Nopeasti kehittyvällä lääketieteen tekniikan alalla pieninkin komponentti voi määrittää hengenpelastuslaitteen onnistumisen. Näiden joukossa lääketieteellisten laitteiden laakerit näy...

LUE LISÄÄ
