YRT Precision levysoittimen laakeri

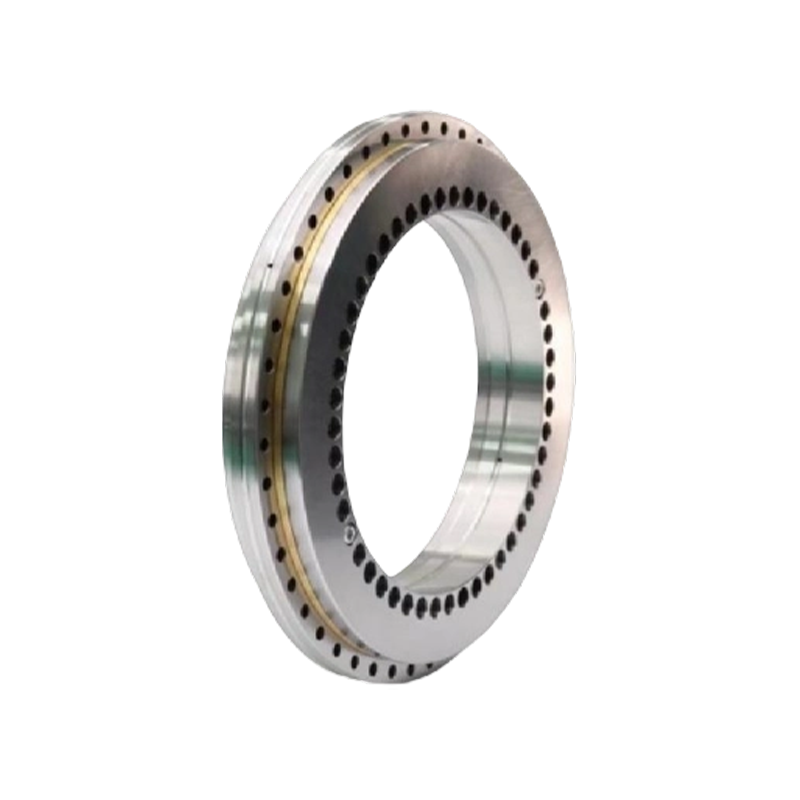

YRT Precision Turntable Bearing koostuu paine-/radiaalisen kotelon renkaasta, paine-/radiaaliakselin renkaasta, painelevystä, kahdesta neularullan häkkikokoonpanosta ja sarjasta säteittäisiä sylinterimäisiä rullia. Kotelorenkaassa ja akselirenkaassa on tasaisesti jakautuneet kiinnitysruuvin reiät. Tämän tyyppisissä laakereissa on suuri aksiaalinen ja radiaalinen kuormituskyky, korkea jäykkyys ja erittäin korkea tarkkuus.

Contact Us Ota yhteyttä
EDELLINEN：Ei edellistä tuotetta SEURAAVA：YRTM kulman mittauslaakeri
  • Kuvaus
  • Tekniset tiedot
  • Ota yhteyttä

YRT-pyörivien pöytälaakerien ominaisuudet:
1. Yhdistetty laakeri:
YRT-laakerit ovat yhdistettyjä laakereita, jotka yhdistävät radiaali- ja painelaakerien toiminnot. Ne kestävät samanaikaisesti säteittäisiä ja aksiaalisia kuormituksia eri suunnista ja kestävät myös vääntömomenttia.
2. Suuri tarkkuus:
YRT-laakerit ovat tyypillisesti erittäin tarkkoja, mikä mahdollistaa tarkan pyörimisen ja paikantamisen.
3. Jäykkyys:
YRT-laakereilla on korkea jäykkyys, mikä säilyttää vakauden suuressa kuormituksessa. Suuria työkuormia vaativat sovellukset varmistavat laakerin luotettavuuden suurissa kuormiuksissa.
4. Suuri vääntömomenttikapasiteetti:
YRT-laakerit on suunniteltu kestämään suuria vääntömomenttikuormia, mikä on ratkaisevan tärkeää pyörimistä ja suurta vääntömomenttia vaativissa sovelluksissa.
5. Helppo asennus ja huolto:
YRT-laakereilla on tyypillisesti yksinkertainen rakenne, mikä helpottaa asennusta ja huoltoa. Tämä edistää pitkän aikavälin laakerin luotettavuutta.

Sovellusalueet:
YRT-laakereita käytetään laajasti eri aloilla, mukaan lukien teollisuuden robottikäsivarret, työstökoneet, tulostuslaitteet, lääketieteelliset laitteet ja ilmailulaitteet. Niiden monipuolisuus ja korkea suorituskyky tekevät niistä ensisijaisen valinnan useisiin suunnittelusovelluksiin.

Varotoimet YRT:n kääntöpöydän laakerien käyttöön:
1. Pidä laakeri ja sen ympäristö puhtaina
Jopa mikroskooppiset pölyhiukkaset voivat vaikuttaa negatiivisesti laakereihin.
2. Käytä varoen
Voimakkaat iskut käytön aikana voivat aiheuttaa naarmuja ja painaumia, jotka johtavat onnettomuuksiin.
3. Käytä sopivia työkaluja
Vältä korvaamasta olemassa olevia työkaluja; käytä vain sopivia työkaluja.
4. Ole tietoinen laakerien korroosiosta
Käsien hiki voi aiheuttaa ruostetta käytön aikana, joten muista käyttää puhtaita käsiä ja käyttää käsineitä, jos mahdollista.

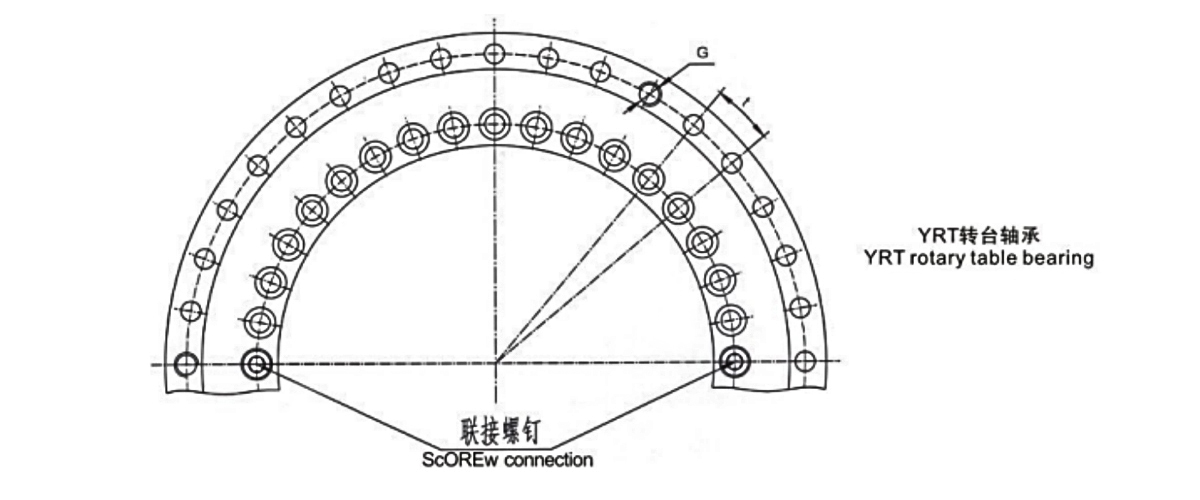

Ruuvi
yhteys
Kpl 		Yhdistä
ruuvien reikiä 		Pitch
t 		Kiristäminen
vääntöhetkiti
ruuvista 		Nimellinen peruskuorma Rajoitettu nopeus Kitka
moment 		Paino Laakerin tyyppi
Aksiaalinen Säteittäinen
Dynaaminen Staattinen Dynaaminen Staattinen
Ma Ca Coa Cr Cor Rasva Voitelu
G Kpl KplXt Nm KN r/min Nm ≈kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 100 YRT
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT 150
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72 × 5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT 1200

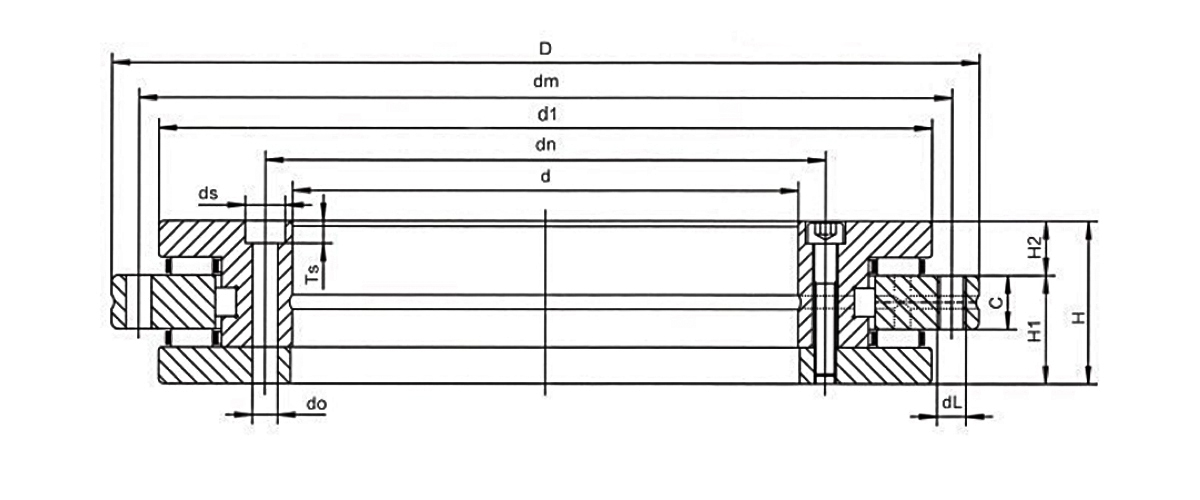

Laakerin tyyppi Kokonaismitta Kiinnitysreiät
d D H H1 H2 C d1 dn dm Sisärengas Ulkoinen rengas
Yksikkö: mm tehdä ds Ts Kpl dl Kpl
mm mm
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
100 YRT 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT 150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT 1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
