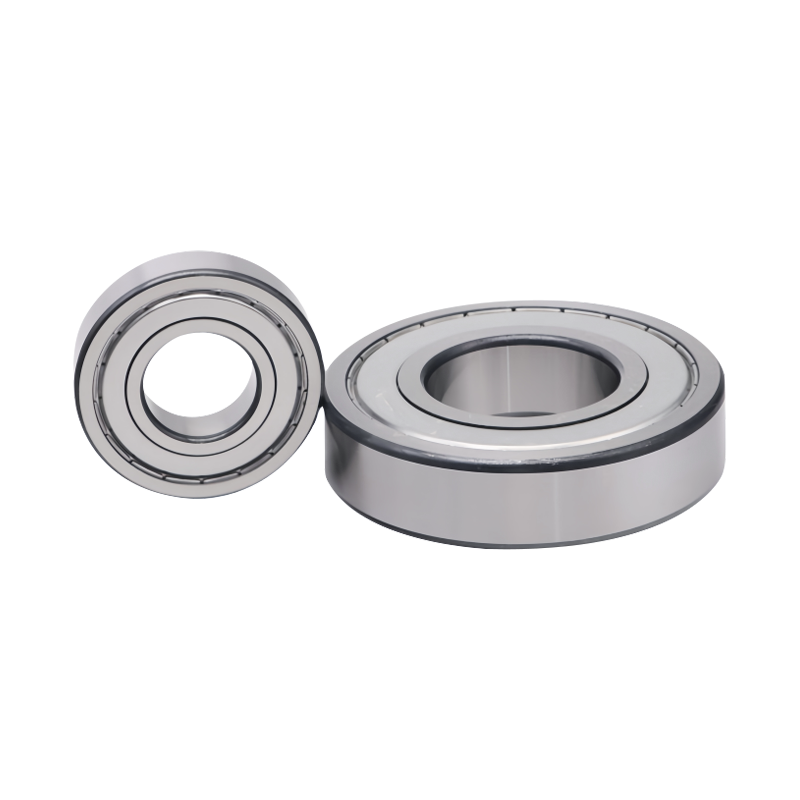

3200 A-2ZTN9/MT33 kaksiriviset kulmikkaat kuulalaakerit

Name: 3200 A-2ZTN9/MT33 kaksiriviset kulmikkaat kuulalaakerit
Rating: 5 (99 reviews)

Double Row Angular Ball Bearings (DRACBB) Kaksirivisen kulmakosketuskuulalaakerin (DRACBB) rakenne on pohjimmiltaan sama kuin kaksi yksirivistä kulmakosketuskuulalaakeria, mutta se vie huomattavasti vähemmän aksiaalista tilaa. DRACBB kestää molempiin suuntiin vaikuttavia radiaali- ja aksiaalikuormia. Se pystyy rajoittamaan akselin tai kotelon kaksisuuntaista aksiaalista siirtymää. Tyypillisellä 30° kosketuskulmalla se tarjoaa erittäin jäykän laakerijärjestelyn ja kestää kaatumismomentteja.

Ota yhteyttä

EDELLINEN：Ei edellistä tuotetta SEURAAVA：7200 BECBP kulmakosketuskuulalaakerit

Kuvaus
Tekniset tiedot
Ota yhteyttä

Laakerin ominaisuudet
· Kompakti aksiaalinen tila: Vaatii minimaalisen aksiaalitilan.
· Tilaa säästävä ratkaisu: Soveltuu sovelluksiin, joissa aksiaalinen tila on rajoitettu, ja se korvaa usein kaksi yksirivistä kulmakosketuskuulalaakereita, jotka on asennettu selkä vastakkain.
· Yhdistetty kantavuus: Kestää radiaaliset ja aksiaaliset kuormat molempiin suuntiin.
· hetkellinen kuormituskyky: Kestää kaatumishetkiä.
· Jäykkä laakerijärjestely: Tarjoaa korkean järjestelmän jäykkyyden.

Tärkeimmät edut
· Korkea jäykkyys ja kantavuus: Tarjoaa huomattavasti paremman jäykkyyden kuin yksirivinen kulmakosketuskuulalaakerikokoonpano.
· Kolminkertainen kuormituskyky: Pystyy samanaikaisesti vastaanottamaan radiaalisia kuormia, kaksisuuntaisia aksiaalikuormia ja kaatumismomentteja.
· Ihanteellinen korkealle jäykkyydelle: Soveltuu erittäin hyvin jäykkyyttä vaativiin sovelluksiin.

Sovellusalat (sovellukset)
· Käytetään laajasti autojen etupyörän navoissa.
· Öljypumput, Roots puhaltimet, ilmakompressorit.
· Erityyppiset vaihteistot/vaihteistot.
·Työkoneen karat.

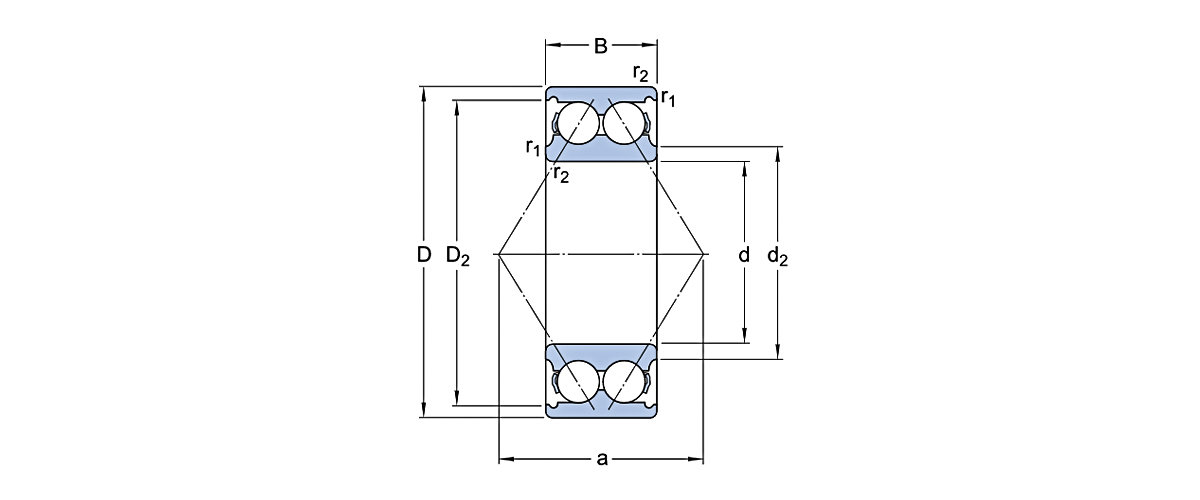

Perusmitat			Peruskuormitusluokitus		Nopeusluokitukset		massa	Malli
Perusmitat			dynaaminen	staattinen	Referenssinopeus	Rajoittaa nopeutta	massa	Laakeri nro
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Laakeri nro
10	30	14	6.849	3.87	23400	21600	0.051	3200 A-2ZTN9/MT33 Laakeri
10	30	14	6.849	3.87	23400	21600	0.051	3200 ATN9 laakeri
10	30	14	6.849	3.87		15300	0.051	3200 A-2RS1TN9/MT33 Laakeri
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 A-2ZTN9/MT33 Laakeri
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 ATN9 laakeri
12	32	15.9	9.09	5.04		13500	0.058	3201 A-2RS1TN9/MT33 Laakeri
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 A-2ZTN9/MT33 Laakeri
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 ATN9 laakeri
15	35	15.9	10.08	6.12		12600	0.066	3202 A-2RS1TN9/MT33 Laakeri
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2Z Laakeri
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2ZTN9/MT33 Laakeri
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9 laakeri
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1 Laakeri
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1TN9/MT33 Laakeri
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 A-2ZTN9/MT33 Laakeri
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 ATN9 laakeri
17	40	17.5	12.87	7.92		10800	0.096	3203 A-2RS1TN9/MT33 Laakeri
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2Z Laakeri
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2ZTN9/MT33 Laakeri
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9 laakeri
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1 Laakeri
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1TN9/MT33 Laakeri
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A laakeri
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2Z Laakeri
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2ZTN9/MT33 Laakeri
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 ATN9 laakeri
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1 Laakeri
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1TN9/MT33 Laakeri
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A laakeri
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2Z Laakeri

Perusmitat			Peruskuormitusluokitus		Nopeusluokitukset		massa	Malli
Perusmitat			dynaaminen	staattinen	Referenssinopeus	Rajoittaa nopeutta	massa	Laakeri nro
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Laakeri nro
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2ZTN9/MT33 Laakeri
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9 laakeri
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1 Laakeri
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1TN9/MT33 Laakeri
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A laakeri
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2Z Laakeri
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2ZTN9/MT33 Laakeri
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1 laakeri
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1TN9/MT33 Laakeri
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A laakeri
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2Z Laakeri
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2ZTN9/MT33 Laakeri
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9 laakeri
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1 Laakeri
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1TN9/MT33 Laakeri
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A laakeri
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2Z Laakeri
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2ZTN9/MT33 Laakeri
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 ATN9 laakeri
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1 Laakeri
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1TN9/MT33 Laakeri
30	72	30.2	38.25	27	9000	8100	0.52	3306 A laakeri
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2Z Laakeri
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2ZTN9/MT33 Laakeri
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9 laakeri
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1 Laakeri
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1TN9/MT33 Laakeri
35	72	27	36.45	27	8100	8100	0.44	3207 A laakeri
35	72	27	36.45	27	8100	8100	0.44	3207 A-2Z Laakeri
35	72	27	36.45	27	8100	8100	0.44	3207 A-2ZTN9/MT33 Laakeri

Perusmitat			Peruskuormitusluokitus		Nopeusluokitukset		massa	Malli
Perusmitat			dynaaminen	staattinen	Referenssinopeus	Rajoittaa nopeutta	massa	Laakeri nro
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Laakeri nro
35	72	27	36.45	27	8100	8100	0.44	3207 ATN9 laakeri
35	72	27	36.45	27		5670	0.44	3207 A-2RS1 Laakeri
35	72	27	36.45	27		5670	0.44	3207 A-2RS1TN9/MT33 Laakeri
35	80	34.9	47.43	37.35	8100	7200	0.74	3307 DJ1 Laakeri
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A laakeri
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2Z Laakeri
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2ZTN9/MT33 Laakeri
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9 laakeri
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1 Laakeri
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1TN9/MT33 Laakeri
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A laakeri
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2Z Laakeri
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2ZTN9/MT33 Laakeri
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 ATN9 laakeri
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1 Laakeri
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1TN9/MT33 Laakeri
40	90	36.5	44.46	37.35	7200	6300	0.93	3308 DNRCBM laakeri
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A laakeri
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2Z Laakeri
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2ZTN9/MT33 Laakeri
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9 laakeri
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1 Laakeri
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1TN9/MT33 Laakeri
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DMA-laakeri
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DTN9 laakeri
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A laakeri
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2Z Laakeri
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2ZTN9/MT33 Laakeri
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9 laakeri
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1 Laakeri

Perusmitat			Peruskuormitusluokitus		Nopeusluokitukset		massa	Malli
Perusmitat			dynaaminen	staattinen	Referenssinopeus	Rajoittaa nopeutta	massa	Laakeri nro
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Laakeri nro
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1TN9/MT33 Laakeri
45	100	39.7	55.62	46.8	6750	5670	1.25	3309 DNRCBM laakeri
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A laakeri
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A-2Z Laakeri
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9 laakeri
45	100	39.7	67.5	47.7		4320	1.25	3309 A-2RS1 Laakeri
45	100	39.7	71.37	62.55	6750	5670	1.25	3309 DMA-laakeri
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A laakeri
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2Z Laakeri
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2ZTN9/MT33 Laakeri
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 ATN9 laakeri
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1 Laakeri
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1TN9/MT33 Laakeri
50	110	44.4	73.71	62.55	6030	5040	1.95	3310 DNRCBM laakeri
50	110	44.4	84.24	76.5	6030	5040	1.95	3310 DMA laakeri
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A laakeri
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A-2Z Laakeri
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 ATN9 laakeri
50	110	44.4	85.5	62.55		3870	1.95	3310 A-2RS1 Laakeri
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A laakeri
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A-2Z Laakeri
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9 laakeri
55	100	33.3	54.9	46.8		4050	0.91	3211 A-2RS1 Laakeri
55	120	49.2	86.04	74.7	5400	4770	2.65	3311 DNRCBM laakeri
55	120	49.2	99.9	90	5400	4500	2.65	3311 DMA-laakeri
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A laakeri
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A-2Z Laakeri
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9 laakeri
55	120	49.2	100.8	73.35		3420	2.65	3311 A-2RS1 Laakeri
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A laakeri

Perusmitat			Peruskuormitusluokitus		Nopeusluokitukset		massa	Malli
Perusmitat			dynaaminen	staattinen	Referenssinopeus	Rajoittaa nopeutta	massa	Laakeri nro
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Laakeri nro
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A-2Z Laakeri
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9 laakeri
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1 Laakeri
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1TN9/MT33 Laakeri
60	130	54	114.3	85.5	5040	4500	2.8	3312 A laakeri
60	130	54	114.3	85.5	5040	4500	2.8	3312 A-2Z Laakeri
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A laakeri
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A-2Z Laakeri
65	120	38.1	72.54	66.15		3240	1.75	3213 A-2RS1 Laakeri
65	140	58.7	124.2	109.8	4770	4050	4.1	3313 DNRCBM laakeri
65	140	58.7	131.4	99	4770	4050	4.1	3313 A laakeri
65	140	58.7	131.4	99	4770	4050	4.1	3313 A-2Z Laakeri
70	125	39.7	79.56	72	5040	4050	1.9	3214 A laakeri
70	125	39.7	79.56	72	5040	4050	1.9	3214 A-2Z Laakeri
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A laakeri
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A-2Z Laakeri
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A laakeri
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A-2Z Laakeri
75	160	68.3	158.4	126	4050	3600	5.6	3315 A laakeri
75	160	68.3	158.4	126	4050	3600	5.6	3315 A-2Z Laakeri
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 A laakeri
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 A laakeri
85	150	49.2	111.6	99	4050	3420	3.4	3217 A laakeri
85	180	73	187.2	158.4	3600	3240	8.3	3317 A laakeri
90	160	52.4	117	108	3870	3240	4.15	3218 A laakeri
90	190	73	187.2	162	3420	3060	9.25	3318 A laakeri
95	170	55.6	143.1	131.4	3600	3060	5	3219 A laakeri
95	200	77.8	216	194.4	3240	2880	11	3319 A laakeri
100	180	60.3	160.2	149.4	3420	2880	6.1	3220 A laakeri
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 A laakeri

Perusmitat			Peruskuormitusluokitus		Nopeusluokitukset		massa	Malli
Perusmitat			dynaaminen	staattinen	Referenssinopeus	Rajoittaa nopeutta	massa	Laakeri nro
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Laakeri nro
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 A laakeri
110	240	92.1	261.9	274.5	2700	2340	19	3322 A laakeri
120	190	66	163.8	208.8	3060	3240	7.08	305256 D Laakeri
150	225	73	163.8	238.5	1530	1800	5.52	305286 D Laakeri
150	230	70	182.7	256.5	2520	2700	10.6	305283 D Laakeri
150	230	70	182.7	256.5	2520	2700	10.6	305283 DA Laakeri
160	215	56	121.5	198	2520	2700	5.67	305608 Laakeri
160	215	56	121.5	198	2520	2700	5.45	305608 B Laakeri
160	240	76	210.6	301.5	2340	2520	11.4	305183 Laakeri
170	260	84	252.9	364.5	2160	2340	16.8	305180 Laakeri
180	250	70	171	256.5	2160	2340	9.67	305288 DA Laakeri
180	259.5	66	202.5	279	2160	2340	11	305262 D Laakeri
190	269.5	66	243	373.5	1980	2160	11	305338 D Laakeri
200	279.5	76	217.8	342	1710	2160	13.7	305428 D Laakeri
200	280	80	217.8	342	1980	2160	15.9	305393 Laakeri
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D Laakeri
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 DA Laakeri
220	309.5	76	280.8	468	1800	1800	17.7	305272 D Laakeri
220	309.5	76	280.8	468	1800	1800	17.7	305272 DA Laakeri
220	309.5	76	280.8	468	1800	1800	17.7	305272 DB-laakeri
230	329.5	80	315.9	540	1710	1800	21.9	305264 D Laakeri
260	369.5	92	357.3	639	1530	1530	30	305270 D Laakeri
280	389.5	92	362.7	675	1440	1440	33.2	305269 D Laakeri

Liikkeen tulevaisuuden suunnittelu

Tietoja UKL

Perustettu vuonna 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) on Kiina 3200 A-2ZTN9/MT33 kaksiriviset kulmikkaat kuulalaakerit toimittajat ja OEM/ODM 3200 A-2ZTN9/MT33 kaksiriviset kulmikkaat kuulalaakerit yritys, integroitu teollinen ja kaupallinen yritys, joka keskittyy tarkkuusvalmistukseen yhdistäen T&K:n, tuotannon ja myynnin.
Yritys on erikoistunut korkean suorituskyvyn laakeriratkaisuihin tarjoten teknistä tukea maailmanlaajuisille teollisuudenaloille, joilla on erittäin korkeat vaatimukset tarkkuudelle ja luotettavuudelle.

Yli 200 ammattitaitoista työntekijää ja täysin modernisoitu tuotantopohja, UKL:n tilat kattavat koko valmistusprosessin — takomisen, hehkutuksen, sorvauksen, lämpökäsittelyn, hionnan ja automaattisen kokoonpanon.
Hyödyntäen yli 15 vuoden OEM/ODM-vientikokemusta, UKL vastaa nopeasti asiakkaiden tarpeisiin tarjoten joustavia ja räätälöityjä palveluita asiakkaille Euroopassa, Aasiassa, Afrikassa ja Lähi-idässä.

Lisää tietoa meistä Ukl Bearing Manufacturing Co.,Ltd

0+

vuotta

Toimialakokemus
0+

Mallien monipuolisuus
0+

Työntekijöiden määrä
0

$

Vuotuinen vientiarvo

Kunniamaininta

Uutiset

Kuinka valita ZKLDF100-laakerit nopeille pyöriville pöydille: mitat, kantavuus ja asennusopas
08 Oct, 2026
Tarkkuusliikkeenohjauksen alalla laakereiden, jotka pystyvät käsittelemään samanaikaisesti aksiaalisia, radiaalisia ja kallistusmomentteja, kysyntä on säälimätöntä. The ZKLDF100 laakerit ...

LUE LISÄÄ
Mikä tekee ristikkäisestä rullalaakerista XSU080168 alan standardin tarkkuuspyöriviin sovelluksiin?
01 Oct, 2026
XSU080168 ristikkäisen rullalaakerin ymmärtäminen Kun tarkkuus, jäykkyys ja momenttikuormitus yhtyvät, XSU080168 nousee tärkeäksi komponentiksi pyörivissä koneissa. Tämä ohutseinäin...

LUE LISÄÄ
Robottiaseiden RB2508 laakerit: mahdollistavat tarkan liikkeen ja pidentävät käyttöikää
24 Sep, 2026
Miksi robotin nivelet vaativat enemmän kuin vakiolaakeri Robottiliitokset toimivat yksin rajoitusten yhdistelmän alla. Siksi on syytä kevyitä, mutta kuitenkin pitään jäykkiä kestämään taip...

LUE LISÄÄ

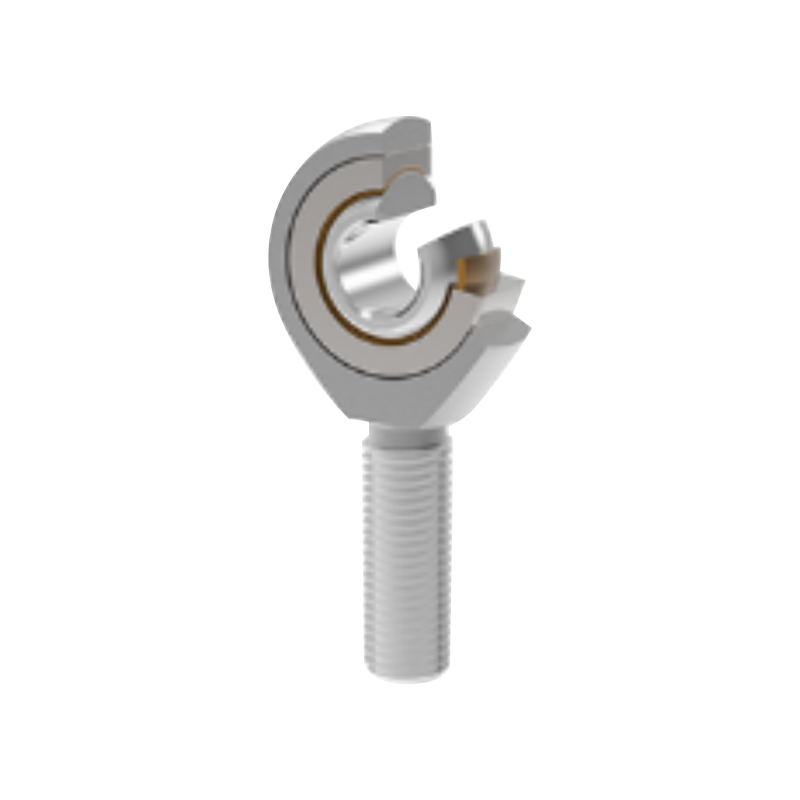

Mikä tekee SI5TK-laakerista ihanteellisen huoltovapaan ratkaisun pienoisliitoksille?
17 Sep, 2026
SI5TK-laakerin ymmärtäminen tarkkuusliikejärjestelmissä Kun insinöörit ja hankintaasiantuntijat etsivät kompaktia, itsevoitelevaa varren päätä, joka eliminoi jatkuvan voitelun tarpeen, ...

LUE LISÄÄ
