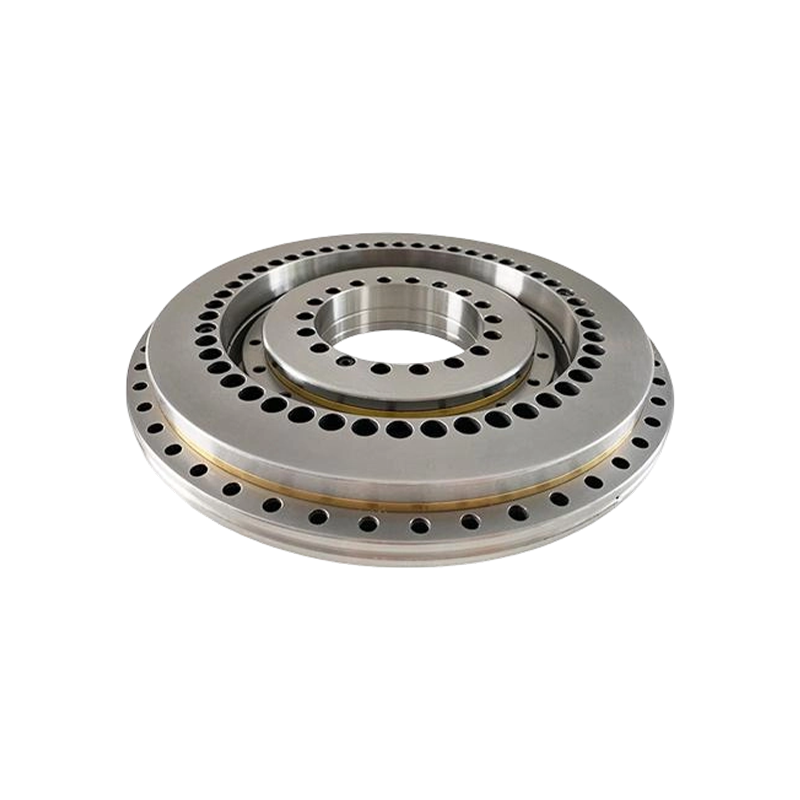

YRTM kulman mittauslaakeri

YRTM-pyörivä pöytälaakeri kulmanmittausjärjestelmällä: Kulman siirtymämittauksella on keskeinen rooli teollisissa sovelluksissa, erityisesti työstökoneteollisuudessa, jossa koneistettujen osien pyörimiskulmalta vaaditaan suurta tarkkuutta. Tämä edellyttää tarkkaa mittausta ja kulmasiirtymän hallintaa.

Tällä hetkellä yleisesti käytettyjä menetelmiä kulmasiirtymän mittaamiseen ovat optiset kooderit ja magneettiset kooderit. Lisäksi, koska se on asennettu ORT-laakeriin, tämä yhdistetty akseli tarjoaa erittäin suuren pyörimistarkkuuden ja kestää samanaikaisesti aksiaalisia kuormia, säteittäisiä kuormia ja kaatumismomentteja. Se soveltuu erinomaisesti erittäin tarkkoihin CNC-pyöriviin pöytiin, työstökeskuksiin ja vaativiin sovelluksiin, kuten työstökoneteollisuuden tieteelliseen tutkimukseen ja mittaukseen.

Ota yhteyttä

PREV：YRT Precision levysoittimen laakeri SEURAAVA：YRTS High Speed Precision -laakeri

Kuvaus
Tekniset tiedot
Ota yhteyttä

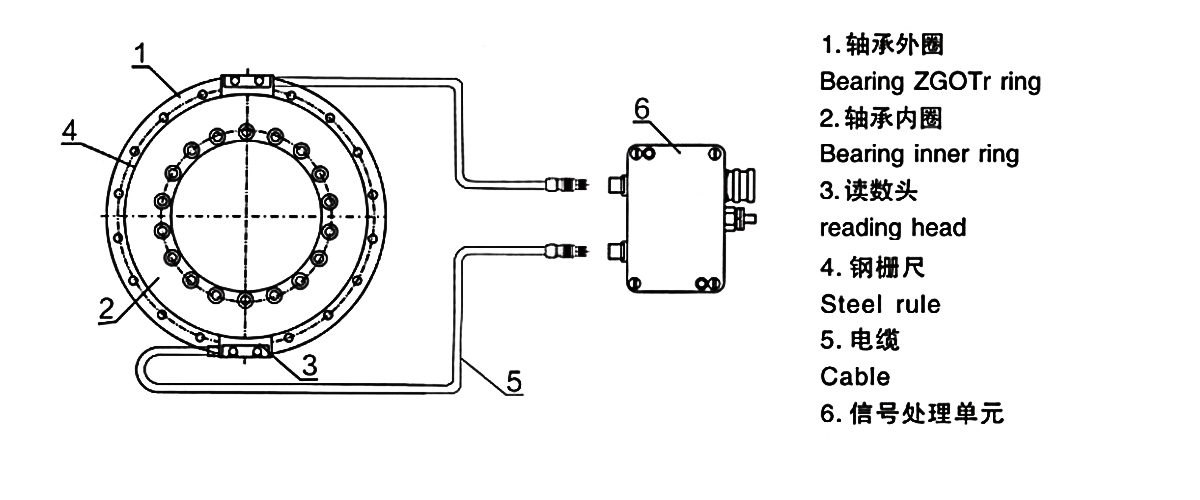

Teräsverkon mittausjärjestelmän edut:
1. Kosketukseton induktiivinen anturi, kulumaton
2. Tarkkuus, joka on verrattavissa optisiin koodereihin, maksimitarkkuus ≤2
3. Kaksoislukupään mittausjärjestelmä mahdollistaa laakerin säteittäisten poikkeamien reaaliaikaisen korjauksen
4. Nopea, korkea dynaaminen suorituskyky, korkea resoluutio
5. Ei magneettisia komponentteja, ei hystereesivastetta, ei demagnetoitumisvaaraa
6. Vahva kestävyys ympäristön häiriöitä vastaan, IP67-suojausluokitus, kestää tiettyä vedenpainetta ja pölyä, ei herkkä millekään saasteelle tai lialle.
7. Kompakti muotoilu ratkaisee rajallisen asennustilan ongelman.
8. Voi lähettää siniaaltosignaalia (1VPP) tai neliöaaltosignaalia (TTL), joka on yhteensopiva Siemensin ja FANUC CNC -järjestelmien kanssa.

YRTM pyörivän pöydän laakerin ominaisuudet kulman mittausjärjestelmällä:
1. Kosketukseton induktiivinen anturi, kulumaton;
2. Tarkkuus 1. Suuri tarkkuus ≤2'' verrattuna optisiin koodereihin;
2. Kahden lukupään mittausjärjestelmä mahdollistaa laakerin säteittäisen poikkeaman reaaliaikaisen korjauksen;
3. Suuri nopeus, korkea dynaaminen suorituskyky ja korkea resoluutio;
4. Ei magneettisia komponentteja, ei magneettinauhareaktiota eikä demagnetoitumisriskiä;
5. Vahva kestävyys ympäristön häiriöitä, kuten kiinteitä hiukkasia ja öljyä vastaan, IP67-suojausluokka, kestää tiettyä vedenpainetta, pölytiivis ja epäherkkä kaikenlaisille saasteille tai lialle;
6. Kompakti muotoilu ratkaisee rajallisen asennustilan ongelman;
7. Yksinkertainen asennus, nopea säätö, poikkeuksellisen korkea iskun- ja tärinänkestävyys, hyvä vakaus ja korkea luotettavuus.

Sovellukset:

Tuotetta käytetään pääasiassa korkean tarkkuuden CNC-työstökoneissa, työstökoneiden karoissa, tutkassa, teollisuusroboteissa, ilmailussa ja muilla aloilla.

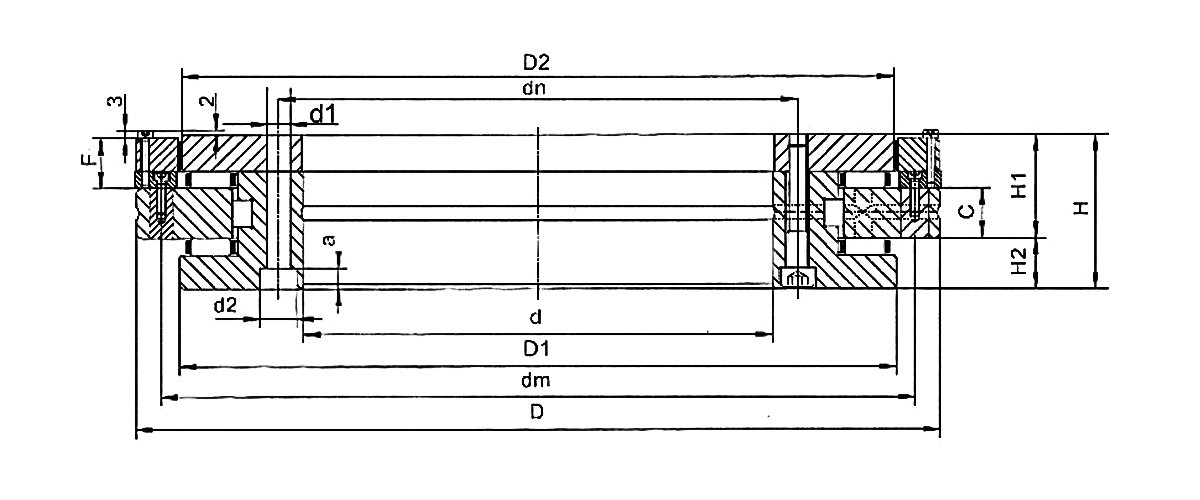

Laakerin tyyppi	Kokonaismitta												Kiinnitysreiät
	d	D	H	H1	H2	C	D1	D2	F	L	dn	dm	Sisärengas				Ulkoinen rengas
	Yksikkö: mm												d1	d2	a	Kpl	d3	Kpl
	Yksikkö: mm												mm			Kpl	mm	Kpl
YRTM150	150	240	43*	29 *	14	12	214	213.81	16.5	121	165	225	7	11	6.2	32	7	33
YRTM180	180	280	46*	32 *	14	15	244	243.76	16.5	140	194	260	7	11	6.2	44	7	45
YRTM200	200	300	47*	32*	15	15	274	273,05/274,42	16.5	152	215	285	7	11	6.2	44	7	45
YRTM260	260	385	55	36.5	18.5	18	345	344,37/343,1	17.5	192.5	280	365	9.3	15	8.2	32	9.3	33
YRTM325	325	450	60	40	20	20	415	413.76	18.5	225	342	430	9.3	15	8.2	32	9.3	33
YRTM395	395	525	65	42.5	22.5	20	486	483.18	18.5	262.5	415	505	9.3	15	8.2	42	9.3	45
YRTM460	460	600	70	46	24	22	560	557.03	18.5	300	482	580	10	15	8.2	42	10	45

Ruuvi yhteys Kpl	Aksiaalinen radiaalinen loppu	Yhdistä ruuvien reikiä		Pitch t	Kiristäminen vääntöhetkiti ruuvista	Nimellinen peruskuorma				Rajoitettu spped	Kitka moment	Paino	Laakerin tyyppi
						Aksiaalinen		Säteittäinen
						Dynaaminen	Staattinen	Dynaaminen	Staattinen
					Ma	Ca	Coa	Cr	Cor	Rasvaa Voitelu
	μm	G	Kpl	Kpl Xt	Nm	KN				r/min	Nm	≈kg
4	3	M8	3	36×10°	14	112	630	56	170	320	10	6.2	YRTM150
4	4	M8	3	48 × 7,5°	14	118	710	69.5	200	280	12	7.7	YRTM180
4	4	M8	3	48 × 7,5°	14	120	765	81.5	220	260	14	9.7	YRTM200
4	6	M12	3	36×10°	34	160	1060	93	290	200	20	18.3	YRTM260
4	6	M12	3	36×10°	34	275	1930	120	345	170	40	25	YRTM325
6	6	M12	3	48 × 7,5°	34	300	2280	186	655	140	55	33	YRTM395
6	6	M12	3	48 × 7,5°	34	355	2800	200	765	120	70	45	YRTM460
