Ristikkäiset kartiorullalaakerit ovat merkittävä edistysaskel koneenrakennuksessa, ja ne tarjoavat ennennäkemättömän tarkkuuden ja kantavuuden vaativiin teollisiin sovelluksiin. Näissä hienostuneissa komponenteissa yhdistyvät sekä ristikkäisten rullalaakereiden että kartiorakenteiden edut luoden ratkaisun, joka vastaa nykyaikaisten koneiden monimutkaisiin vaatimuksiin.
Perusteellinen vetoomus kartiorullalaakerit perustuu niiden kykyyn tukea yhdistettyjä radiaalisia ja aksiaalisia kuormia samanaikaisesti säilyttäen samalla poikkeuksellisen pyörimistarkkuuden. Kun nämä periaatteet integroidaan ristikkäiseen konfiguraatioon, tuloksena on laakerijärjestelmä, joka pystyy käsittelemään äärimmäisiä kuormitusolosuhteita säilyttäen samalla tiukat toleranssit, jotka ovat välttämättömiä tarkkuuspyörityksissä.
Puolijohteiden valmistuksesta ilmailu- ja avaruusteollisuuden komponenttien kokoonpanoon vaihtelevat teollisuudenalat luottavat yhä enemmän näihin laakereihin varmistaakseen tuotteiden laadun ja laitteiden luotettavuuden. Ristikkäisten kartiorullalaakereiden tarkat tekniset tiedot tekevät niistä välttämättömiä sovelluksissa, joissa jopa mikroskooppinen kohdistusvirhe voi vaarantaa toiminnan tehokkuuden tai tuotteen laadun.

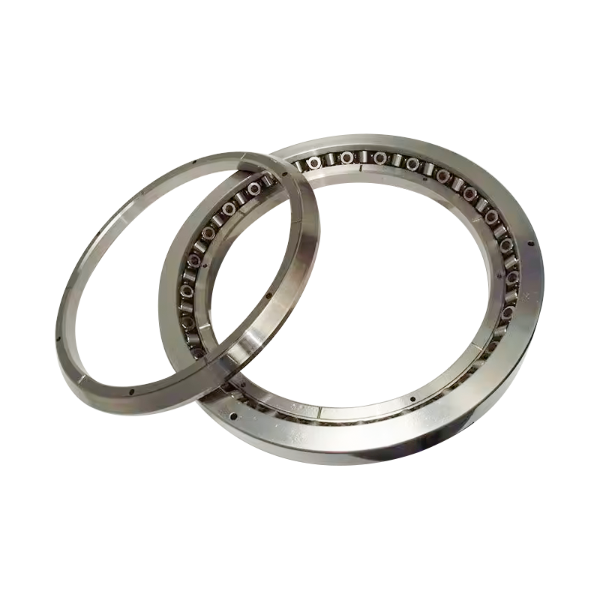

Ristikkäinen kartiorullalaakeri koostuu neljästä koordinoidussa harmoniassa toimivasta pääelementistä: ulompi rata, sisempi rata, kartiorullat ja häkkikokoonpano. Jokainen komponentti on suunniteltu erittäin tarkasti varmistamaan optimaalinen kuorman jakautuminen ja minimaalinen kitka.
Uloimmalla radalla on tarkasti kulmassa oleva pinta, joka vastaa telojen kartiokulmaa, tyypillisesti 10 - 25 astetta käyttötarpeista riippuen. Tämä geometria mahdollistaa laakerin ottamaan vastaan pyörimisakselia lähestyviä kuormia, mikä erottaa sen perinteisistä sylinterimäisistä rullamalleista.
Kilparadan sisägeometria heijastaa ulompaa ratarakennetta, mutta se on usein sisällytetty yhtenäiseen kotelorakenteeseen. Tämä muotoilu vähentää erillisten kohdistamista vaativien komponenttien määrää, mikä yksinkertaistaa asennusta ja parantaa järjestelmän luotettavuutta.
Kartiorullat itsessään edustavat kriittistä innovaatiota laakerisuunnittelussa. Toisin kuin lieriömäiset telat, jotka jakavat kuorman tasaisesti koko pituudeltaan, kartiomaiset telat keskittävät kuorman hallitusti, mikä maksimoi kosketusjännityksen tehokkuuden.
Yksittäisten telojen kartiokulma vaihtelee tyypillisesti 10-25 asteen välillä, ja ne on valittu huolellisesti käytön aikana odotettavissa olevan kuormitusprofiilin perusteella. Matalampi kartiokulma tarjoaa paremman säteittäisen kuormituksen, kun taas jyrkemmät kulmat parantavat aksiaalista kuormankäsittelyä.
| Kartiokulma | Radiaalinen kuormituskapasiteetti | Aksiaalinen kuormituskapasiteetti | Tyypillinen sovellus |
|---|---|---|---|
| 10 astetta | Erittäin korkea | Kohtalainen | Pystykaran tuki |
| 15 astetta | Korkea | Korkea | Tasapainoinen kuorman tuki |
| 20 astetta | Kohtalainen | Erittäin korkea | Työntövoimaa hallitseva kuormitus |
Ristikkäisessä kartiomaisessa kokoonpanossa useita laakerirenkaita on järjestetty siten, että kartiorullan akselit risteävät yhteisessä kohdassa. Tämä geometrinen järjestely tarjoaa useita kriittisiä etuja perinteisiin pinottuihin laakerirakenteisiin verrattuna.
The XRT060-NT laakeri edustaa laajalti hyväksyttyä standardia ristikkäisten kartiolaakereiden luokassa, joka tarjoaa tasapainoisen yhdistelmän kokotehokkuutta ja kantavuutta. Sen mittaparametrien ymmärtäminen on välttämätöntä oikean valinnan ja tarkkuusjärjestelmiin integroinnin kannalta.
Dynaaminen kuormitusarvo 42 500 Newtonia osoittaa maksimaalisen laakerikuorman, joka mahdollistaa 1 miljoonan kierroksen teoreettisen käyttöiän. Tämä mittari osoittautuu erityisen tärkeäksi ennustettaessa laakerin pitkäikäisyyttä tyypillisissä käyttöolosuhteissa.
Staattinen kuormitus 67 000 newtonia määrittää kuormitusrajan, jonka ylittyessä laakerikomponenttien pysyvä muodonmuutos on todennäköinen. Tästä arvosta tulee kriittinen käynnistysjaksojen, äkillisten kuormitusmuutosten tai hätäjarrutustapahtumien aikana, kun dynaamisia olosuhteita ei ole.
XRT060-NT-laakerista on saatavana useita tarkkuusluokituksia, ja P4- ja P2-luokat edustavat yleisimpiä teollisia valintoja. P4-tarkkuus tarjoaa erinomaisen suorituskyvyn tavallisiin teollisuussovelluksiin, kun taas P2-luokka tarjoaa parannetun tarkkuuden, jota tarvitaan hiontaan, lääkinnällisten laitteiden valmistukseen ja puolijohteiden käsittelylaitteisiin.
Tarkkuuslaadun valinta vaikuttaa suoraan pyörimistarkkuuteen ja sallittuihin juoksutaleransseihin. P4-laatu säilyttää tyypillisesti säteittäisen juoksun 0,005 millimetrin sisällä, kun taas P2-laatu pienentää tämän toleranssin noin 0,002 millimetriin.
Tietokoneella numeerisesti ohjatuissa työstökoneympäristöissä, ristikkäinen kartiorullalaakeri järjestelmät mahdollistavat tarkat paikannusvaiheet korkealaatuisen valmistuksen kannalta välttämättömän sijainnin toistettavuuden saavuttamiseksi. CNC-pöytäsovellukset altistavat laakerit monimutkaisille monisuuntaisille kuormituksille, mukaan lukien pystysuora painon jakautuminen, vaakasuuntaiset leikkausvoimat ja karan epätasapainosta johtuvat pyörimismomentit.
Ristikkäin kartiomainen konfiguraatio on ihanteellinen näihin sovelluksiin, koska se hyväksyy samanaikaisesti radiaaliset ja aksiaaliset kuormat yhdestä kompaktista yksiköstä. Tämä ominaisuus eliminoi pinottujen laakerijärjestelyjen tarpeen, mikä kuluttaisi ylimääräistä pystysuoraa tilaa tai vaarantaisi rakenteen jäykkyyden.

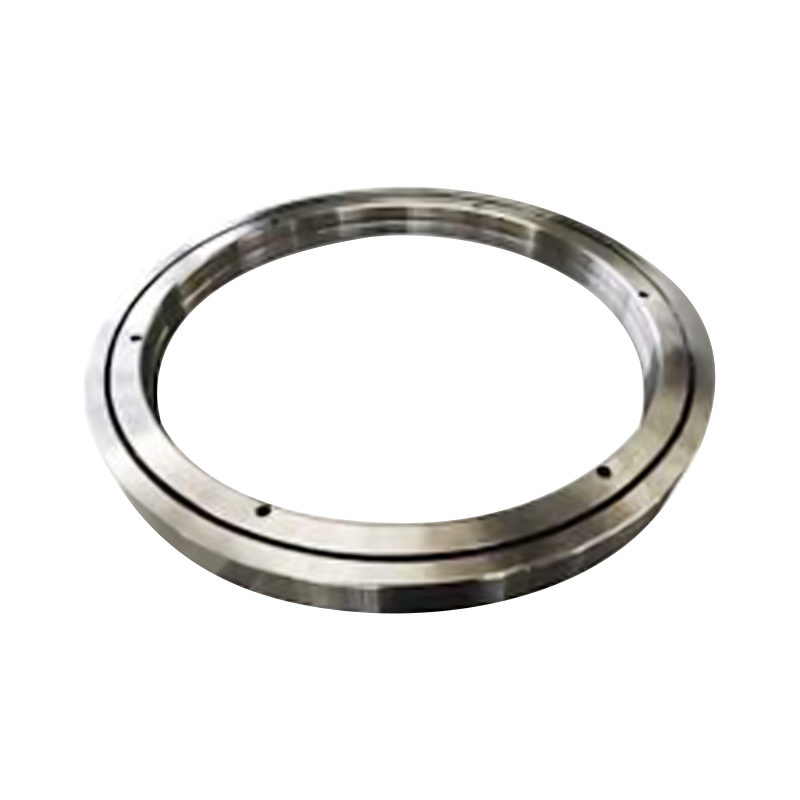

Teollisuusrobottisovellukset ovat yksi nykyaikaisen valmistuksen vaativimmista laakereiden käyttötapauksista. Robotin kääntölaakerien on kestettävä päätelaitteiden, työkalujen vaihtajien ja työkappaleiden yhteispaino säilyttäen samalla tarkka kulma-asemointitarkkuus miljoonien käyttöjaksojen ajan.
Tyypillinen teollisuusrobotin kääntösovellus saattaa altistaa laakerille yli 50 000 newtonia ylittäville säteittäisille kuormituksille yhdistettynä 30 000 newtonia saavuttaviin aksiaalisiin kuormiuksiin, joita kohdistetaan samanaikaisesti moniakselisen liikkeen aikana. Ristikkäiset kartiomaiset mallit käsittelevät näitä monimutkaisia kuormituskuvioita tehokkaammin kuin perinteiset vaihtoehdot, mikä pidentää laakerien käyttöikää ja parantaa asennon toistettavuutta.
Lääketieteelliset kuvantamisjärjestelmät, kuten tietokonetomografialaitteet ja magneettikuvauslaitteet, käyttävät portaalin pyörimismekanismeissaan tarkkuuslaakereita. Nämä sovellukset vaativat poikkeuksellista pyörimissujuutta, minimaalista juoksuvaihtelua ja luotettavaa suorituskykyä pitkillä käyttöväleillä ilman huoltoa.
Ristikkäisten kartiorullalaakereiden vakausominaisuudet ovat olennaisia kuvanlaadun kannalta, koska kaikki laakerien taipuma muuttuu suoraan kuvan artefakteiksi, jotka vaarantavat diagnostisen tarkkuuden. Sairaalat ja lääketieteelliset laitokset ovat riippuvaisia luotettavasta laakereiden suorituskyvystä laitteiden seisokkien minimoimiseksi ja huoltoaikataulujen ylläpitämiseksi.
Kiekkojen käsittelylaitteet, litografiakoneet ja tarkkuusmetrologian instrumentit luottavat ristikkäisiin kartiorullalaakereihin niiden poikkeuksellisen momenttikuormituksen ja pyörimistarkkuuden vuoksi. Nämä sovellukset toimivat usein valvotun ympäristön kammioissa, joissa lämpötilan vakaus on kriittinen ja perinteiset voitelumenetelmät osoittautuvat riittämättömiksi.
Ristikkäisten kartiomaisten laakereiden tarkkuusspesifikaatiot varmistavat, että laitteet voivat säilyttää alle mikronin paikannustarkkuuden pitkien tuotantoajojen ajan, mikä vaikuttaa suoraan valmistuksen saantoon ja tuotteen laatumittareihin.
Ristikkäisten kartiomaisten ja ristikkäisten sylinterimäisten rullalaakereiden välinen ero vaikuttaa merkittävästi laakerin valintapäätöksiin. Molemmat konfiguraatiot tarjoavat ristikkäisen järjestelyn etuja, mutta niiden kuormanjako-ominaisuudet eroavat huomattavasti.
| Suorituskyky | Ristikkäinen kartiomainen | Ristikkäinen lieriömäinen |
|---|---|---|
| Aksiaalinen kuormituskapasiteetti | Erinomainen | Rajoitettu |
| Moment Load Käsittely | Ensiluokkainen | Hyvä |
| Radiaalinen kuormituskapasiteetti | Korkea | Erittäin korkea |
| Käyttölämpötila-alue | -40 - 120 astetta | -40 - 100 astetta |
| Esikuormituksen säädön monimutkaisuus | Kohtalainen | Yksinkertainen |
| Yksikkökohtainen hinta | Kohtalainen | Alempi |
Sylinterimäiset telat keskittävät kuorman koko telan pituudelta luoden linjakosketuksen, joka jakaa voimat tasaisesti. Tämä geometria tarjoaa maksimaalisen säteittäisen jäykkyyden yksikkökokoa kohti, mikä tekee lieriömäisistä kokoonpanoista ihanteellisia sovelluksiin, joissa hallitsee puhtaasti säteittäinen kuormitus.
Suippenevat rullakokoonpanot muodostavat pistekosketuskuvioita, jotka keskittävät kuorman rullan päihin ja jakavat sitten tämän kuorman kartiomaisen geometrian läpi laakerin keskustaa kohti. Tämä järjestely uhraa jonkin verran säteittäistä kuormituskapasiteettia saavuttaakseen erinomaiset aksiaali- ja momenttikuorman käsittelyominaisuudet.
Insinöörien tulee valita ristiin kartiomaiset kokoonpanot, kun sovellukset sisältävät merkittäviä aksiaalisia komponentteja, ulokekuormia tai monimutkaisia monisuuntaisia kuormituskuvioita. Ristikkäiset lieriömäiset rakenteet osoittautuvat taloudellisemmiksi, kun säteittäinen kuormitus on hallitseva ja aksiaaliset komponentit ovat minimaalisia.
Esijännitys edustaa huolellisesti hallittua puristusvoimaa, joka kohdistetaan laakerin osiin ennen käyttökuormitusta. Tämä tekniikka eliminoi sisäisen välyksen ja luo ennustettavan kuormituksen jakautumisen, joka parantaa jäykkyyttä, vähentää melua ja parantaa pyörimisen tasaisuutta.
Ristikkäisissä kartiorullalaakerijärjestelmissä esijännityksen säätö vaikuttaa suoraan useisiin kriittisiin suorituskykyparametreihin, mukaan lukien säteittäinen jäykkyys, aksiaalinen juoksu, lämpöstabiilisuus ja melu. Optimaalisen esijännityksen saavuttaminen edellyttää kilpailevien tavoitteiden tasapainottamista: riittävä esijännitys tarkkuuden ja jäykkyyden varmistamiseksi, mutta ei niin paljon, että liiallinen sisäinen jännitys vaarantaisi laakerin käyttöiän.
XRT060-NT laakerin tekniset tiedot ehdottavat esijännitysalueita 500 ja 2000 newtonin välillä sovelluksen vaatimuksista riippuen. Konservatiiviset sovellukset, jotka vaativat minimaalista melua, voivat käyttää 500 Newtonin esijännitystä, kun taas korkean tarkkuuden työstökonesovellukset voivat käyttää 1500–2000 Newtonin voimia.
Liiallinen esijännitys kiihdyttää laakerien kulumista jännityksen aiheuttaman materiaalin väsymisen vuoksi. Alan kokemus viittaa siihen, että esijännitysarvoja, jotka ylittävät 50 prosenttia dynaamisesta kuormituksesta, tulisi käyttää vain sovelluksissa, joissa melun vähentäminen tai jäykkyyden lisääminen oikeuttaa laakerien käyttöiän lyhentämisen.
Laakerin valintaprosessi alkaa kattavalla sovelluksen kuormitusolosuhteiden analysoinnilla. Insinöörien on mitattava säteittäiset voimat, aksiaaliset voimat, momenttikuormat ja dynaamiset vaihtelut koko toiminta-alueella.
Kuorma-analyysin tulee käsitellä huippukuormia, keskimääräisiä kuormia ja syklisiä kuormituskuvioita. Työstökonesovelluksessa saattaa esiintyä jatkuvaa 20 000 Newtonin säteittäistä kuormitusta, jolloin satunnaiset huippuvoimat saavuttavat 45 000 Newtonia nopeiden hidastusjaksojen aikana.
Tarkkuuslaadun valinta riippuu sovelluksen asettamista pyörimistarkkuusvaatimuksista. Hiomakarat, lääketieteelliset kuvantamislaitteet ja puolijohteiden valmistustyökalut vaativat P2-luokan suorituskykyä, kun taas tavalliset teollisuuskoneet toimivat usein riittävästi P4-luokituksen kanssa.
Korkeamman tarkkuuden arvot ovat korkealaatuisia, mutta ne tarjoavat erinomaisen tarkkuuden, joka voi osoittautua välttämättömäksi tuotteen laadun tai laitteiden suorituskyvyn ylläpitämiseksi herkissä sovelluksissa.
Esijännitysstrategian valinta vaatii tasapainottamista melun vähentämiseen, jäykkyyden parantamiseen ja laakerien käyttöikään. Sujuvaa toimintaa ja asennon tarkkuutta painottavat sovellukset käyttävät tyypillisesti jousen esijännitysstrategioita, jotka ylläpitävät vakiovoimaa koko laakerin käyttöiän ajan.
Vakiolaakerimateriaalit toimivat riittävästi tyypillisissä teollisuuslämpötiloissa miinus 40 - 100 celsiusastetta. Sovellukset, jotka vaativat laajoja lämpötila-alueita tai syövyttäviä ympäristöjä, voivat edellyttää erikoismateriaalien valintaa, mukaan lukien keraamiset tai ruostumattomasta teräksestä valmistetut komponentit.
Lopullinen laakerin valinta edellyttää kustannus-hyötyanalyysiä, jossa verrataan laakerikustannuksia odotettuihin huoltoväleihin, huoltovaatimuksiin ja riskinhallinta-arvoon. Laakeri, joka edustaa 5 prosenttia laitteiden kokonaiskustannuksista, saattaa oikeuttaa korkealaatuiset tekniset tiedot, jos se eliminoi arvokkaisiin tuotantotoimintoihin vaikuttavat seisokit.
Onnistunut laakereiden asennus alkaa huolellisella pinnan valmistelulla. Asennuspinnat on puhdistettava kaikkien epäpuhtauksien poistamiseksi, ja laakerikomponentit on tarkastettava kuljetusvaurioiden tai vikojen varalta ennen asennusta.
Kun laakerit on asetettu paikalleen, esijännitys on suoritettava huolellisesti kalibroidulla laitteella. Jousien esijännitysjärjestelmät tulee varmistaa, että ne tuottavat määrätyt voimat kuormitusmittausten avulla ennen käyttöä.
Välilevyyn perustuva esijännityksen säätö edellyttää välilevypinon paksuuden huolellista laskemista tavoiteesijännitysarvojen saavuttamiseksi. Jokaisella laakerikoolla ja kokoonpanolla on yksilölliset etäisyysvaatimukset, jotka on laskettava erikseen.
Uudet laakeriasennukset hyötyvät asteittaisesta kiillotusjaksosta, jolloin kuormat kasvavat asteittain ennen kuin ne saavuttavat täyden käyttötason. Tämä lähestymistapa mahdollistaa laakerikomponenttien asettumisen optimaalisiin asentoihin ja jakaa alkukulutuksen tasaisesti vierintäelementtien kesken.
Kiillotusjaksot venyvät tyypillisesti 8-24 tuntia sovelluksen vakavuudesta riippuen. Kiillotuksen aikana käyttäjien tulee tarkkailla laakerin lämpötilaa, melua ja tärinää tunnistaakseen mahdolliset asennusongelmat ennen täyden kuormituksen aloittamista.
Säännöllinen kunnonvalvonta pidentää laakerien käyttöikää ja estää katastrofaalisia vikoja. Tärinäanalyysi, lämpötilatrendit ja akustinen valvonta antavat varhaisen varoituksen laakerin kulumisesta.
Ristikkäisissä kartiolaakereissa käytetään useita kartiorullasarjoja, jotka on järjestetty risteyskulmiin, jotta saadaan aikaan yhtenäinen laakerikokoonpano, joka pystyy vastaanottamaan merkittäviä kuormia mistä tahansa säteittäis- tai aksiaalisesta suunnasta. Perinteisissä kulmakosketuslaakereissa käytetään tyypillisesti pallovierintäelementtejä ja ne kestävät kuormituksia vain rajoitetuilla kulma-alueilla. Ristikkäin kartiomaiset mallit jakavat kuormat tasaisemmin ja tarjoavat ylivoimaisen momenttikuormituskapasiteetin kompaktemmilla muototekijöillä.
Riittämätön esijännitys mahdollistaa sisäisen laakerin välyksen, joka mahdollistaa vierintäelementtien paikan siirtymisen kuormituksen muutosten aikana, mikä luo selkeitä napsautus- tai melukuvioita. Optimaalinen esijännitys eliminoi tämän välyksen säilyttäen samalla hallitun vierintäelementin kosketuksen, mikä johtaa tasaiseen ja hiljaiseen toimintaan. Liiallinen esijännitys kuitenkin synnyttää kitkan aiheuttamaa lämpöä ja nopeuttaa laakerien kulumista, mikä lopulta lisää melua materiaalin väsyessä.
Laakereiden käyttöikä riippuu olennaisesti käyttökuormituksesta, esijännityksen suuruudesta, käyttölämpötilasta ja voitelun laadusta. Kohtalaisen kuormituksen olosuhteissa ja asianmukaisella huollolla ristikkäiset kartiolaakerit saavuttavat tyypillisesti 50 000 - 200 000 käyttötuntia. Kovat sovellukset voivat lyhentää tämän välin 10 000 - 50 000 tuntiin, kun taas huolellisesti hoidetut sovellukset kevyellä kuormituksella voivat pidentää käyttöikää yli 300 000 tuntiin.
Pystysuuntaiset sovellukset vaativat muunneltuja esijännitysstrategioita, koska painovoima kohdistaa jatkuvasti kuormaa laakerikomponenttien läpi. Painon esikuormituksesta tulee epäkäytännöllistä, ja suunnittelijat käyttävät tyypillisesti jousien esijännitysjärjestelmiä, jotka ylläpitävät vakiovoimaa gravitaatiovaikutuksista riippumatta. Lämpölaajenemista on harkittava huolellisesti myös pystysovelluksissa, jotta estetään laakerin ylikuormitus lämpötilan muutosten aikana.
Riittämätön esijännitys johtaa liialliseen sisäiseen välykseen, mikä johtaa melun syntymiseen, lisääntyneeseen juoksuun ja heikentyneeseen jäykkyyteen. Liiallinen esijännitys nopeuttaa vierintäelementin väsymistä ja voi aiheuttaa kulkuradan halkeilua muutaman tunnin sisällä käytön jälkeen. Asennusmenettelyjen tulee aina noudattaa tarkasti valmistajan ohjeita, ja tarkistusmittausten tulee vahvistaa esikuormituksen suuruus ennen laitteen käyttöä.
Vakioristikartiolaakerit toimivat luotettavasti miinus 40 - 120 celsiusasteessa voiteluaineen ominaisuuksista riippuen. Pitkäkestoiset sovellukset vaativat erikoismateriaaleja ja voiteluaineita. Korkean lämpötilan laakereissa voidaan käyttää keraamisia vierintäelementtejä, jotka on yhdistetty synteettisten voiteluaineiden kanssa, jotka on mitoitettu 150–200 asteen toimintaan. Matalissa lämpötiloissa käytettävät sovellukset vaativat erikoisrasvoja, jotka säilyttävät juoksevuuden äärimmäisissä kylmissä olosuhteissa.
Laakerien kunnon valvonta käyttää useita toisiaan täydentäviä tekniikoita, kuten tärinäanalyysiä vierintäelementtien pintavirheiden havaitsemiseksi, lämpötilan valvontaa kitkan kasvun tunnistamiseksi, akustisen päästön havaitsemista alkavan halkeilun havaitsemiseksi ja öljyanalyysiä voideltuissa järjestelmissä kulumishiukkasten muodostumisen tunnistamiseksi. Perustason allekirjoitusten määrittäminen normaalin toiminnan aikana mahdollistaa hienovaraisten huononemiskuvioiden havaitsemisen ennen kuin laakerin vika tulee välittömäksi.
Laakerikokoonpanoihin pääsevät saastuttavat hiukkaset toimivat hankaavina aineina, jotka nopeuttavat ratapinnan kulumista ja lyhentävät laakerin käyttöikää dramaattisesti. Laboratoriotestit osoittavat, että hiukkaskontaminaatio voi lyhentää laakerin käyttöikää 50 prosenttia tai enemmän. Asianmukainen tiivistys, puhtaat asennusympäristöt ja säännöllinen huolto pölyn, kosteuden tai muiden epäpuhtauksien sisäänpääsyn estämiseksi ovat välttämättömiä laakerin suorituskyvyn säilyttämiseksi.
Voitelumenetelmän valinta riippuu käyttönopeuksista, lämpötiloista ja ympäristön rajoituksista. Rasvavoitelu tarjoaa yksinkertaisuutta ja vaatii vain vähän huoltoa, soveltuu keskinopeisiin sovelluksiin. Öljyvoitelu mahdollistaa erinomaisen lämmönpoiston suurissa nopeuksissa ja helpottaa kontaminaatioiden hallintaa suodatusjärjestelmien avulla. Joissakin sovelluksissa käytetään öljy-ilmavoitelua, jossa öljyn toimitustehokkuus yhdistyy minimaaliseen nesteenkulutukseen.
Kun laakerikomponentit halkeilevat, halkeilevat tai kuluvat merkittävästi, korjaus ei ole käytännöllinen eikä taloudellinen. Vierintälaakerit on suunniteltu tiivistetyiksi järjestelmiksi, ja sisäisten komponenttien vaihto olisi kohtuuttoman kallista. Alan standardikäytäntö sisältää täydellisen laakerin vaihdon vian havaitsemisen jälkeen. Ennaltaehkäisevä huolto ja kunnonvalvonta ovat kustannustehokkaimpia tapoja hallita laakerien luotettavuutta ja välttää odottamattomia laitteiden seisokkeja.
