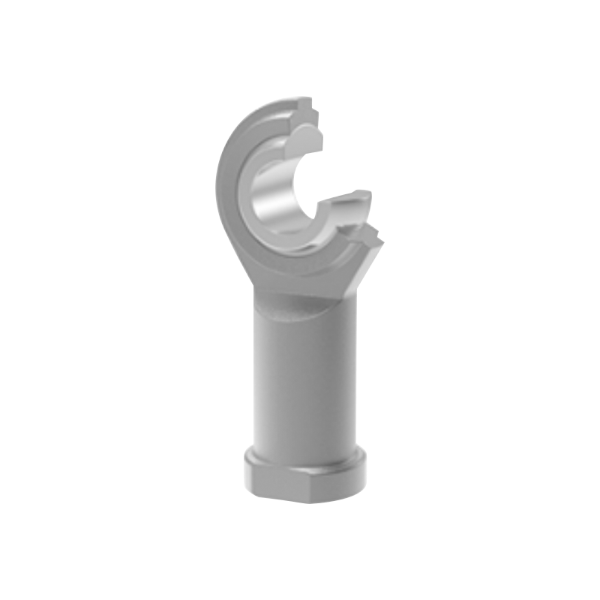

SIZJ12 Tangon pään laakeri: Tekniset tiedot, kuormitusarvot ja valintaopas

Johdanto: Niveljärjestelmien tekninen selkäranka

Mekaanisessa suunnittelussa harvat komponentit ovat yhtä petollisen yksinkertaisia, mutta silti erittäin tärkeitä kuin tangon pään laakeri. The SIZJ12 laakeri edustaa pallomaisen liukulaakerikonseptin hienostunutta kehitystä, joka on suunniteltu hallitsemaan suuria staattisia kuormia, mukautumaan kulmavirheisiin ja kestämään teollisuusympäristön ankaria vaatimuksia. Sen nimitys SIZJ12 koodaa tietyn mitta- ja kierrestandardin, joka on kohdistettu 1/2-20 UNF-naaraskierteisiin, mikä tekee siitä pudotusratkaisun moniin olemassa oleviin nivelmalleihin ja tarjoaa suorituskyvyn parannuksia yleisiin vaihtoehtoihin verrattuna.

Tämä opas menee luettelon määrittelyjä pidemmälle ja tutkii SIZJ12:n valinnan taustalla olevia teknisiä perusteita. Analysoimme sen 28 kN:n staattista kantavuutta, sen teräs-teräs-liukukoskettimen vaikutuksia ja käytännön näkökohtia, jotka erottavat sen muunnelmista, kuten vasenkätisellä kierteitetyllä SILZJ12:lla. Suunnitteluinsinööreille ja huoltoasiantuntijoille näiden vivahteiden ymmärtäminen on välttämätöntä käyttöiän ja järjestelmän luotettavuuden optimoimiseksi sovelluksissa, jotka vaihtelevat rakennuslaitteiden kytkennöistä korkean syklin automaatiovarsiin.

Ydintiedot: SIZJ12-laakerien mittojen ja kuormitusarvojen dekoodaus

SIZJ12 on metrisesti mitoitettu tangon pää, jossa on imperial-kierremitoitus. Se on hybridimalli, joka esiintyy usein maailmanlaajuisesti hankituissa koneissa. Alla olevassa taulukossa on yhteenveto sen tärkeimmistä fyysisistä ja suorituskykyominaisuuksista, jotka muodostavat perustan kaikille suunnitteluprosessille. Nämä tiedot vaikuttavat suoraan laakerin soveltuvuuteen tietyille kuormitusreiteille, verhokäyrän rajoituksiin ja huoltoväleihin.

Parametri	Arvo / spesifikaatio	Tekninen merkitys
Poran halkaisija (d)	12 mm	Sopii 12 mm:n akseleihin tai tappeihin; määrittää säteittäisen kuormituksen jakautumisen.
Ulkohalkaisija (D)	32 mm	Asuminen kirjekuori; vaikuttaa laakeripesän suunnitteluun ja ympäröivään rakenteeseen.
Leveys (B)	16 mm	Sisärenkaan leveys; vaikuttaa aksiaalisen kuormituksen tukeen ja kohdistuksen vakauteen.
Säikeen asetukset	Nainen, 1/2-20 UNF	Tarjoaa hienosäätömahdollisuuden; yhteensopiva tavallisten UNF-tankojen kanssa.
Staattinen kuormitusluokitus (C₀)	28 kN	Suurin staattinen kantavuus; kriittinen iskukuormituksessa ja pitosovelluksissa.
Dynaaminen kuormitusluokitus (C)	22 kN	Pohja väsymisiän laskemiseen värähtelevien tai pyörivien kuormien alla.
Virheellinen kohdistuskulma (noin)	±8°	Kulmakompensointikyky; vähentää reunakuormitusta ja taivutusjännitystä.
Materiaali	Hiiliteräsrunko, karkaistu teräskuula, fosfaattipinnoite	Tasapainottaa lujuutta, kulutuskestävyyttä ja korroosiosuojaa.

28 kN:n staattinen kuormitus on erityisen huomionarvoinen vaativissa sovelluksissa. Tämä luku ei ole vain teoreettinen maksimi, vaan validoitu arvo, joka osoittaa, että laakeri voi tukea tasaista, pyörimätöntä kuormitusta ilman kulkuradan tai pallon pysyvää muodonmuutosta. Rakennuskoneissa, joissa kauhan vivustot ja tukijalat kohtaavat huippukuormituksen staattisen pitonsa aikana, tästä marginaalista tulee luotettavuuden erottaja. Teräs-teräs-liukukosketin yhdistettynä fosfaattipinnoitettuun runkoon ja kromatuun kuulaan takaavat, että SIZJ12 pysyy käyttökelpoisena myös pölyisissä tai lievästi syövyttävissä ympäristöissä edellyttäen, että säännöllistä voitelua ylläpidetään.

Sovelluskeskeinen suunnittelu: Miksi SIZJ12 on erinomainen

Suoritus SIZJ12 laakeri vaativissa sovelluksissa se johtuu materiaalin valinnan, geometristen toleranssien ja pallomaisten liukulaakereiden luontaisten ominaisuuksien yhdistelmästä. Toisin kuin vierintälaakerit, jotka vaativat tarkan kohdistuksen brinelloinnin välttämiseksi, SIZJ12:n pallomainen sisärengas ja pallo mukautuvat kulmavirheisiin, mikä vähentää erittäin tarkkojen asennusrakenteiden tarvetta. Tämä toleranssi yksinkertaistaa kokoamista ja alentaa valmistuskustannuksia, mikä on merkittävä etu suurissa tuotantolaitteissa.

Teräs-teräkselle liukuva kosketin: SIZJ12 käyttää teräs-teräs-liukuliitäntää, joka, vaikka vaatii voitelua, tarjoaa erinomaisen iskunkeston verrattuna komposiitti- tai PTFE-vuorattuihin laakereihin. Suurissa staattisissa tai hitaissa värähtelykuormissa metallikosketin tarjoaa ennustettavan kitkakertoimen ja välttää kylmävirtauksen muodonmuutosongelmat, joita voi esiintyä pehmeissä vuorauksissa. Tämä tekee SIZJ12:sta erityisen hyvin sopivan tangon pään laakeri rakennuskoneisiin sovellukset, kuten kaivinkoneen varsien vivustot, joissa ajoittaiset iskukuormat ovat yleisiä.

Lisäksi 1/2-20 UNF-naaraskierre varmistaa yhteensopivuuden laajan valikoiman vakiovarren päitä ja säätövipuja. Sen hieno jako mahdollistaa tarkat pituuden säädöt, mikä on kriittistä automaatio- ja pakkauskoneissa, joissa sijainnin tarkkuus vaikuttaa suoraan sykliaikoihin ja tuotteen laatuun. Vuonna laakerit pakkausteollisuudelle , jossa nopea ajoittainen liike ja puhtaus ovat huolenaiheita, SIZJ12:n vankka rakenne ja helppo uudelleenvoitelu auttavat ylläpitämään käyttöaikaa ja vähentämään suunnittelemattomia huoltotoimenpiteitä.

Rakennuskoneet: Kaivinkoneen varret, puskutraktorit, nosturin puomin tuet – missä iskukuormat ja pöly hallitsevat.
Pakkausteollisuus: Muoto-täyttö-saumauskoneet, kartonkiasennuslaitteet, kuljetinvaihtimet – joissa nopeus ja tarkkuus ovat ensiarvoisen tärkeitä.
Automaatiolaitteet: Robottivarret, pick and place -yksiköt, lineaariset toimilaitteiden liitännät – joissa kohdistusvirhe ja syklinen kuormitus ovat luontaisia.

Vertaileva analyysi: SIZJ12 vs SILZJ12 vasemman käden lanka

Yleinen valintapulma sisältää valinnan SIZJ12:n ja sen vasemmanpuoleisen kierteisen vastineen SILZJ12:n välillä. Vaikka molemmilla laakereilla on identtiset rei'itys-, ulkohalkaisija-, leveys- ja kuormitustiedot, kierteen suuntaus sanelee niiden käytön vääntö- tai työntövivustokokoonpanoissa. Alla oleva taulukko korostaa kriittisiä eroja valinnan ohjaamiseksi.

Ominaisuus	SIZJ12	SILZJ12
Langan suunta	Oikeakätinen (vakio)	Vasen (käänteinen)
Langan koko	1/2-20 UNF	1/2-20 UNF
Tyypillinen sovellus	Vakiovivustot, toimilaitteen päät	Kääntösoljet, pyörimisen estävät vivustot
Dynaaminen kuormitusluokitus	22 kN	22 kN
Virheellinen kohdistusmahdollisuus	±8°	±8°
Osanumeron pääte	Ei mitään	"L" tarkoittaa vasenta kättä

Kun suunnitellaan niveltä vastakkaisilla kierteillä, SIZJ12:n ja SILZJ12:n yhdistelmä mahdollistaa pituuden hienosäädön yksinkertaisesti kiertämällä kiertokankea. Tämä on erityisen hyödyllistä pakkauskoneiden kiristysjärjestelmissä ja maatalouskoneiden ohjausvivustoissa. Valinta riippuu viime kädessä mekaanisesta sijoittelusta ja säädön aikana käytetyn vääntömomentin suunnasta; Molemmat laakerit tarjoavat kuitenkin identtisen kuormituksen, mikä varmistaa, että suunnittelun joustavuus ei tule mekaanisen lujuuden kustannuksella.

Suorituskyky ääriolosuhteissa: korkea lämpötila ja ankarat ympäristöt

Yksi yleisimmistä SIZJ12:ta koskevista tiedusteluista koskee sen soveltuvuutta varren pään laakeri korkean lämpötilan sovelluksiin . Vaikka tavallinen teräs-teräsrakenne tarjoaa selkeän edun polymeerivuorattuihin laakereihin verrattuna korkeissa lämpötiloissa (yleensä jopa 150 °C jatkuvassa lämpötilassa, huiput jopa 200 °C lyhytaikaisesti), asianmukainen voitelu on kriittinen tekijä. Perushiiliteräsrunko ja karkaistu teräskuula säilyttävät mekaaniset ominaisuutensa tällä lämpötila-alueella, kun taas PTFE-vuoraukset alkaisivat huonontua.

Lämpötila-alue

-30 °C - 150 °C

Jatkuva toiminta vakiorasvalla. Lyhyet huiput 200°C asti mahdollisia.

Voiteluväli

100 tunnin välein

Raskaat pyörät; vähennä 50 tuntiin korkeissa lämpötiloissa tai pölyisissä ympäristöissä.

Korroosionkestävyys

Fosfaattipinnoitettu

Tarjoaa pohjan suojan; lisäpinnoitteita, joita suositellaan meriympäristöön.

Käytännössä SIZJ12:ta on käytetty teollisuusuuneissa, asfalttilaitosten liitoksissa ja moottorin kiinnityssanoissa, joissa ympäristön lämpötilat ylittävät rutiininomaisesti 100 °C. Käyttäjät kertovat, että korkean lämpötilan rasvat (kuten perfluoropolyeetteri- tai synteettisiin hiilivetypohjaiset) laakeri säilyttää kulumisominaisuudet ja kantavuus. Säännöllinen uudelleenvoitelu ei kuitenkaan ole neuvoteltavissa, koska teräsosien laajeneminen korkeissa lämpötiloissa voi vähentää sisäistä välystä, mikä voi johtaa kitkan lisääntymiseen, jos voitelu on riittämätön.

Parhaat asennuksen ja ylläpidon käytännöt

Oikea asennus on edellytys SIZJ12-laakerin täyden suorituskykypotentiaalin toteuttamiselle. Seuraavassa tarkistuslistassa esitetään kriittiset vaiheet yleisten vikojen välttämiseksi, erityisesti niihin liittyvissä voimakkaassa tärinäympäristössä automaatiotangon pään laakeri ja rakennuslaitteiden sovelluksia.

Langan valmistelu: Puhdista 1/2-20 UNF-kierteet perusteellisesti ja aseta keskivahva kierrelukko, jos vivusto on alttiina tärinälle. Varmista, että vastinvarressa on viiste ristikierteiden välttämiseksi.
Kohdistustarkastus: Vaikka SIZJ12 sallii ±8°:n kohdistusvirheen, älä ylitä tätä kulmaa staattisissa tai dynaamisissa olosuhteissa reunakuormituksen ja ennenaikaisen kulumisen estämiseksi.
Voitelu: Ennen asennusta ruiskuta korkealaatuista EP-rasvaa (äärimmäinen paine) rasvanipan läpi. Pyöritä palloa jakaaksesi voiteluaineen tasaisesti liukupinnoille.
Vääntömomentin sovellus: Kun kiristät vastamutteria, älä kiristä liikaa. Käytä momenttiavainta valmistajan suosittelemaan arvoon (yleensä 12–15 N·m 1/2–20 UNF-kierteille) välttääksesi kierteen irtoamisen tai laakeripesän vääntymisen.

Huoltovälejä tulee säätää käyttöjaksojen mukaan. Jatkuvaa käyttöä varten pölyisissä tai kosteissa ympäristöissä suositellaan viikoittaista voitelua. Laakerin liikkeen epätasaisuuden tai lisääntyneen välyksen tarkkaileminen voi merkitä kulumisen alkamista, mikä mahdollistaa ennakoivan vaihdon ennen katastrofaalista vikaa.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mikä on SIZJ12-laakerin staattinen kuormitus, ja miten se on verrattuna vastaaviin tangon päihin?

SIZJ12-laakerin staattinen kuormitus on 28 kN. Tämä on huomattavasti korkeampi kuin monet tavanomaiset 12 mm:n reikäiset tangonpäät, jotka tyypillisesti vaihtelevat välillä 15-22 kN. Parannettu luokitus johtuu lämpökäsitellystä hiiliteräsrungosta ja optimoidusta pallomaisesta kosketusgeometriasta, mikä tekee siitä soveltuvan raskaaseen käyttöön, kuten rakennuslaitteiden stabilisaattoreihin ja suuriin automaatiovarsiin.

Q2: Voidaanko SIZJ12:ta käyttää korkeissa lämpötiloissa yli 150 °C?

Kyllä, mutta harkiten. Vakio SIZJ12 -rakenne kestää ajoittaisia lämpötiloja jopa 200 °C. Rasva on kuitenkin vaihdettava korkean lämpötilan versioon ja voiteluväliä tulee lyhentää. Jos käytät jatkuvaa käyttöä yli 150 °C:ssa, harkitse suuremman välyksen omaavaa laakeria tai erikoistuneita lämpökäsiteltyjä materiaaleja, vaikka SIZJ12 on edelleen varteenotettava vaihtoehto moniin teollisuusuuni- ja moottorisovelluksiin.

Q3: Mitkä ovat tärkeimmät erot SIZJ12:n ja SILZJ12:n vasemmanpuoleisen kierrelaakerin välillä?

Ensisijainen ero on kierteen suunta: SIZJ12:ssa on tavallinen oikeakätinen 1/2-20 UNF-kierre, kun taas SILZJ12:ssa on vasen kierre. Ne ovat identtisiä mitoiltaan, kuormitukseltaan ja kohdistuskulmiltaan. Valinta riippuu vivuston rakenteesta – solkikokoonpanoissa käytetään tyypillisesti yhtä pituuden säätöön, kun taas tavalliset työntötangot käyttävät vain oikeanpuoleista versiota.

Q4: Mitkä ovat SIZJ12-laakerien mitat tuumina?

Vaikka SIZJ12 on metrinen laakeri, jonka reikä on 12 mm (0,4724 tuumaa), sen ulkohalkaisija on 32 mm (1,2598 tuumaa) ja leveys 16 mm (0,6299 tuumaa). Kierre on imperial 1/2-20 UNF, mikä tekee siitä hybridirakenteen, joka sopii sekä metristen että imperial-järjestelmien yleisiin säätölaitteistoihin.

Q5: Miten SIZJ12:n teräs-teräs-rakenne vaikuttaa sen huoltovaatimuksiin?

Teräs-teräs-laakerit, kuten SIZJ12, vaativat säännöllistä uudelleenvoitelua, jotta voitelukalvo säilyy pallon ja kiskon välissä. Tämä on välttämätöntä metallin välisen kosketuksen estämiseksi, mikä voi johtaa nopeaan kulumiseen ja lisääntyneeseen kitkaan. Etuna on korkea iskunkesto ja pitkäikäisyys ankarissa olosuhteissa, mutta huoltojärjestelmä on vaativampi kuin huoltovapaiden komposiittilaakereiden.

Visuaalinen yleiskatsaus: SIZJ12-laakerirakenne ja kuormitusrata

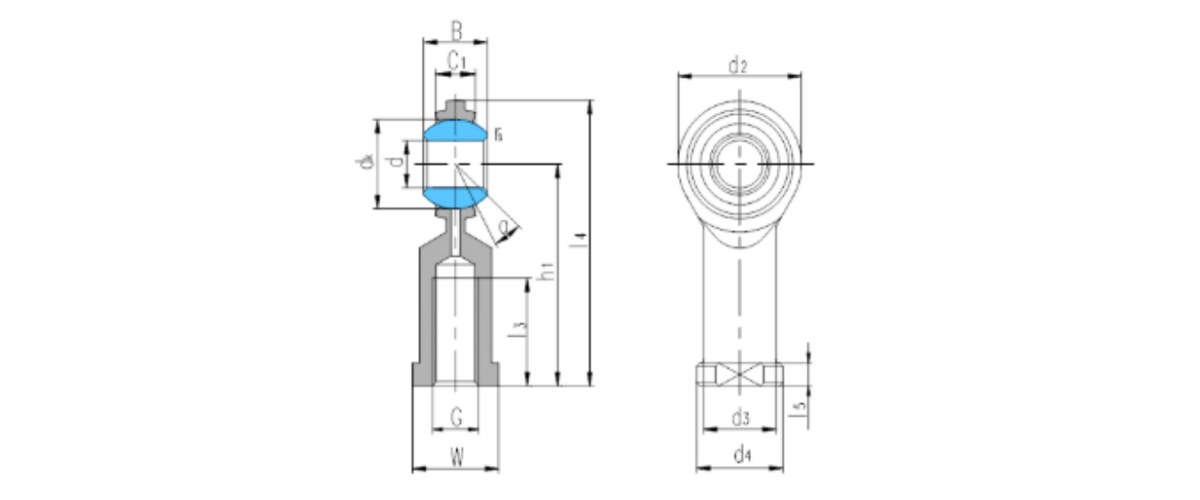

Seuraava SVG-kuva tarjoaa poikkileikkausesityksen SIZJ12-tangon pään laakerista, korostaa sen pääkomponentteja ja kuorman siirtopolkua pallomaisen liitännän kautta. Suunnittelussa korostuu vankka teräs-teräs-kosketusvyöhyke ja naaraskierrerakenne, joka integroituu vakioliitoksiin.
