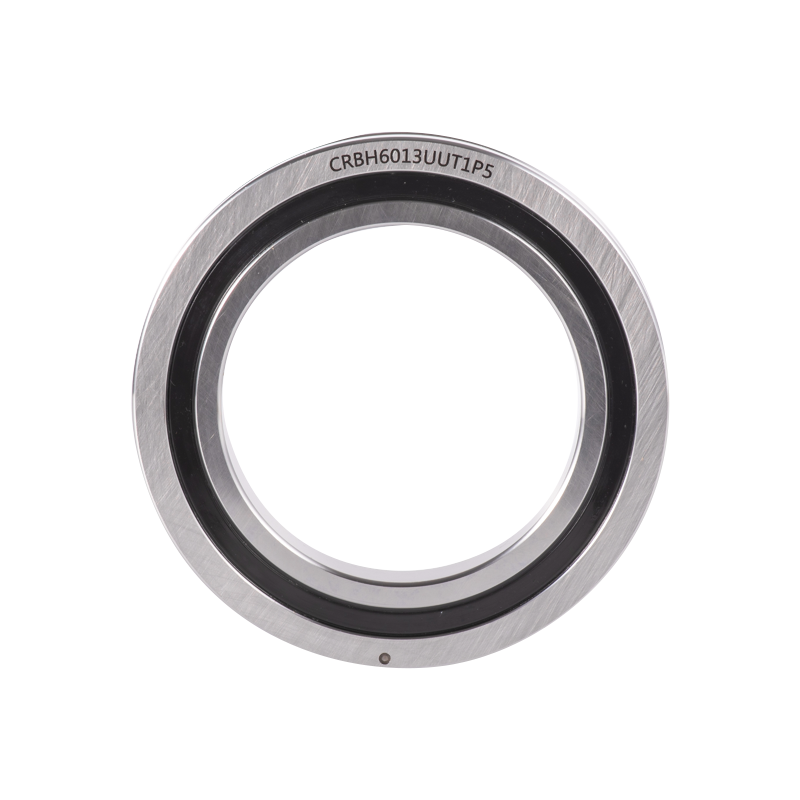

CRBH Ultra Thin Precision Bearing

Kotiin / Laakeri / Ristirullalaakeri / CRBH Ultra Thin Precision Bearing

CRBH Ultra Thin Precision Bearing

CRBH Ultra Thin Precision Bearing on erittäin ohut RU-tyypin versio, joka on erittäin jäykkä ja erittäin tarkka. Tästä mallista puuttuu kiinnitysreiät sisä- ja ulkorenkaissa, joten asennus vaatii laippoja ja tukiistuimia. Laakeri koostuu ulkorenkaasta, sisärenkaasta ja vierivistä muovisista suojalohkoista. Ulkorenkaassa on ristikkokuvio ja se on kiinnitetty kolmella kiristysrenkaalla, jotka sopivat sovelluksiin, joissa sisärengas pyörii.

Contact Us Ota yhteyttä
PREV：RA Ohut ristikkäisrullalaakeri SEURAAVA：SX Thin Profile Precision Bearing
  • Kuvaus
  • Tekniset tiedot
  • Ota yhteyttä

Laakerin edut
1. Korkea jäykkyys ja korkea tarkkuus: Ortogonaalisesti järjestetyt sylinterimäiset rullat sisä- ja ulkorenkaiden välissä lisäävät jäykkyyttä ja ajotarkkuutta.
2. Erottimen suunnittelu: Telojen väliin on asennettu erottimet tasaisen pyörimisen varmistamiseksi.
3. Helppo asennus: Asennusreiät sisä- ja ulkorenkaissa helpottavat nopeaa asennusta laitteisiin.
4. Avoin ja sinetöity tyyppivaihtoehdot: Tiivistetyt laakerit on varustettu erityisillä synteettisillä kumitiivisteillä lisäsuojaa varten.

Myyntipisteet
Ohut ja korkea tarkkuus: Tarkkuus P2:een ja P4:ään asti, sopii erittäin tarkkoihin pyöriviin sovelluksiin.
Ohut poikkileikkaussuunnittelu: Huomattavasti parempi jäykkyys verrattuna perinteisiin laakereihin.

Sovellukset
CRBH-tyyppiset laakerit soveltuvat sovelluksiin, jotka vaativat pieniä poikkileikkausmittoja ja erittäin tarkkaa pyöritystä, kuten tarkkuuspyöriviä pöytiä, robottikäsivarsien pyöriviä niveliä, lääketieteellisiä laitteita ja mittalaitteita.

Edut Vertailu
Kuulalaakereihin verrattuna CRBH-tyyppiset laakerit parantavat merkittävästi jäykkyyttä lieriömäisten rullien linjakosketusrakenteen ansiosta. Kaksirivisiin kosketuskuulalaakereihin verrattuna sen pienempi poikkileikkausrakenne lisää jäykkyyttä 3–4 kertaa, mikä täyttää korkeammat suorituskykyvaatimukset.

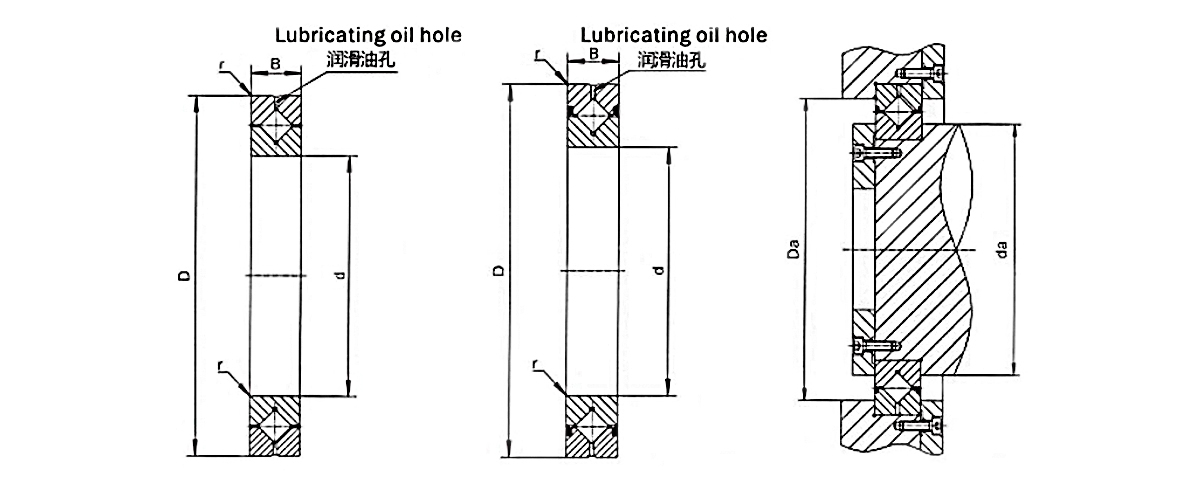

Laakerin tyyppi Mitat Olkapään koko Peruskuormitusluokitus (rad Paino
Sisähalkaisija Ulkohalkaisija Korkea Viiste Cr Cor
d D B Rmin da Da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
