Ristirullalaakereiden asennusopas: Periaatteet ja parhaat käytännöt
suuret ovat kriittiset periaatteet ja parhaat käytännöt poikittaisrullalaakereiden asennuksessa optimaalisen suorituskyvyn, optimaalisen vaativissa teollisuussovelluksissa?
Ristirullakerit edustavat erillistä tarkkuuskomponenttien luokkaa, jotka on suunniteltu kestämään suoraan tarkkuusa radi-, aksiaali- ja momenttikuormia samalla. mahtava kokoonpano kokoonpano – lieriömäiset rullat, näyttävät akselit on äänen vuorotellen ristikkäin 90° V-muotoisten kulkuteiden sisällä – mahdollistaa tulevan jäykkyyden kompaktisuudessa jalanjäljessä. Kompakteissa ja kevyissä sovelluksissa yleisimmin käytettyjä muunnelmia ovat RAU6008 laakeri , RAU7008 laakeri ja RAU8008 laakeri, jotka kuuluvat RAU-sarjaan, jolle on ominaista erittäin ohut poikkileikkauksen geometria.
Oikea asennus on yksittäinen tekijä, joka tarjoaa, tarjoaa ko poirullalaakeri täydennettävän tehonsa vai heikkeen ennen kaikkea.
Valmistelu ennen asennusta
Asennus on suoritettava kuivassa, puhtaassa ympäristössä kontaminoitumisen estämiseksi. Kaikki yhteenliittyvät komponentit – laakeripesät, akselit ja niihin liittyvät osat – vaativat perusteellisen puhdistuksen lian, öljyjäämien ja metallisten purseiden poistamiseksi. Tarkastuksessa tulee noudattaa, että koneistetut pinnat täyttävät erityiset tasomaisuuden, kohtisuoran, pyöreyden ja sylinterimäisyyden suvaitsevaisuuden, koska nämä geometriset ominaisuudet vaikuttavat suoraan kokoonpanon tarkkuuteen ja estävät epäkeskisen kuormituksen aiheuttamat jännityskeskittymät.
Split-tyyppisten poikkirullalaakereiden kiinnitysruuvit, jotka vastaavat irtoamisen kuljetuksen aikana, on löysennettava ennen asennusta. Jos halkeamassa sisä- tai ulkorenkaassa on kehän virheen liitoksessa suuntaus on korjata muovivasara ennen asennusta.
Asennusmenettely
Ohuen rakenteensa tarkoitus poikittaisrullalaakerit ovat alttiita kallistumaan koteloihin tai akseleihin asetettaessa. Tämän estämiseksi laakeri on täysin vaakasuorassa asennossa koko asennusprosessin ajan. Napauta laakeria muovi- tai hartsivasaralla tasaisesti sen ympärysmitan ympärillä - iskeydy sisärenkaaseen, kun asetat sen akseliin, ja ulkorenkaaseen, kun asetat sen koteloon, samalla kun siirrät sitä asteittain. Jatka äänivahvistus suoraan kosken kosketuksen referenssiol.
Häiriösovitussovelluksissa, joissa häiriö on vähäinen, voi käyttää holkkia ja vasaraa valitsemaan tasaisen paineen renkaan päähän. Suurempia häiriöitä varten lämpölaajenemismenetelmät – öljyhaude tai induktiokuumennus 80–100 °C, varastossa 120 °C – ovat suositeltavia. Myöhempi jäähdytys vaatii varman kiinnityksen muttereilla tai vastaavalla keinolla, jotta estetään aksiaalivälyksen muodostuminen supistumisen vuoksi.
Laippakiinnitys ja pultin kiristys
Kiinnityslaippa on ensin asetettava laakerin päälle ja keinuttava varovasti pultinreikien kohdalle. Aseta pultit käsin saavuttaa esteettömän kierteen kiinnittymisen. Kiristys on suoritettava kolmesta neljään vaihetta kohtaan diagonaalista järjestystä tasaisen kuorman jakautumisen jälkeen. Kun kiinnität halkaisija sisä- tai ulkorenkaita, käännä kiinteää vastakappaletta noin 90° jokaisen kiristyskierroksen välillä – neljästä viiteen kierrosta – saada mahdollisia liitosvirheitä. Käytä momenttiavainta tämän vuoksi arvojen saavuttamiseksi; teräskoteloille ja laippoille, referenssistandardin vääntömomenttitaulukot, jotka perustuvat pulttiin规格.
Tukirakenteen ja laipan suunnittelun näkökohdat
Ristirullalaakerit ovat ohuita rakenteita; näin ollen tukikoteloiden ja kiinnityslaippojen jäykkyys vaatii huolellista suunnittelua. Riittämätön jäykkkyys mikä estää halkajen renkaiden tasaisen tasaisenttymisen, mahdollistaa muodonmuutoksen momenttikuormituksen alaisena ja johtaa epätasaiseen rullan kosketukseen - tilanne, joka heikentää laakerin suorituskykyä.
Suunnittelun vertailukohtana kotelon seinämän paksuuden tulee olla vähintään 60 % laakerin poikkileikkauksen korkeudesta. Laipan paksuus määritellään olennaisesti alueella 0,5-1,2 kertaa laakerin leveys. Noin 0,5 mm:n välys laippaosien välillä on vakiona. Sovellukset, jotka vaativat korkeampaa kokoonpanotarkkuutta, laipan suunnittelu porrastetulla konfiguraatiolla ja askelkorkeuden säätö pintahionnan avulla mahdollistavat tarkan puristusvoiman hallinnan. Teräslaipoille yleensä 0,02 - 0,05 mm:n häiriötä.
Suuntaus ja kuormitusalueen paikannus
RAU-sarjan laakereissa on rullan kuormitusreikä ulkorenkaassa, joka on tiivistetty tulpalla. Varmista asennuksen aikana, että tämä pistokkeen asento ei ole sama kuin maksimikuormitusalue. Vastaavasti laakereissa, joissa on jaetut ulkorenkaat, jakoliitos tulee suunnata poispäin ensisijaisesta kuormitussuunnasta. Näiden suuntaus laajennuksessa mainittava minimoyskeskittymät ja optimoidaan jakautumisen telan komplementin välillä.
Asennuksen jälkeinen vahvistus
Pyöritä akselia tai koteloa manuaalisesti kokoamisen jälkeen sujuvan toiminnan. Jatka moottorikäyttöiseen kuormittamattomaan, hidaskäyntiin, lisää asteittain saavuttaa ja kuormitusta samalla kun tarkkailet epänormaalia melua, tärinää tai lämpötilan nousua. Kaikki poikkeamat vaativat välittömän sammutuksen ja tutkimuksen käytön käyttöönottoa.

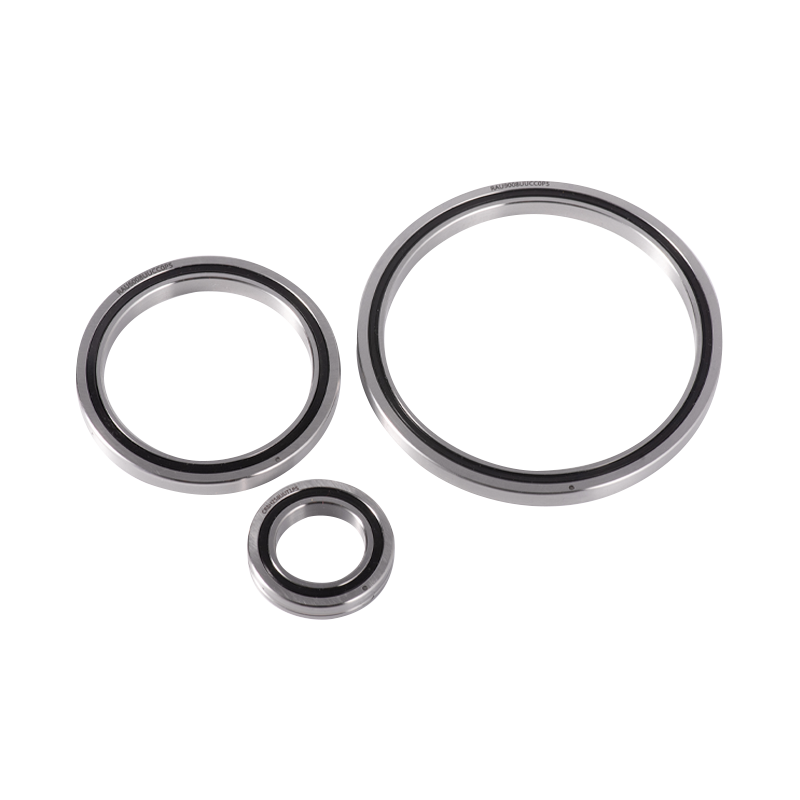

RAU-sarjan tuotekatsaus
RAU-sarja edustaa erittäin kompaktia muunnelmaa poikittaisrullalaakereista, joka saavutetaan minimoimalla sisä- ja ulkorenkaan paksuus käytännön rajoihin. Tämä on optimaalinen painoherkkään ja ahtaissa rakenneksissa, mukaan lukien teollisuusrobottiliitokset, tarkkuuspyörivät pöydät, suoravetomoottorit, lääketieteelliset instrumentit ja CNC-työstökeskukset. RAU-sarjan laakereissa on integroitu sisä- ja ulkorengasrakenne, joka on yhteensopiva sekä sisä- että ulkorenkaan pyörimisen kanssa.

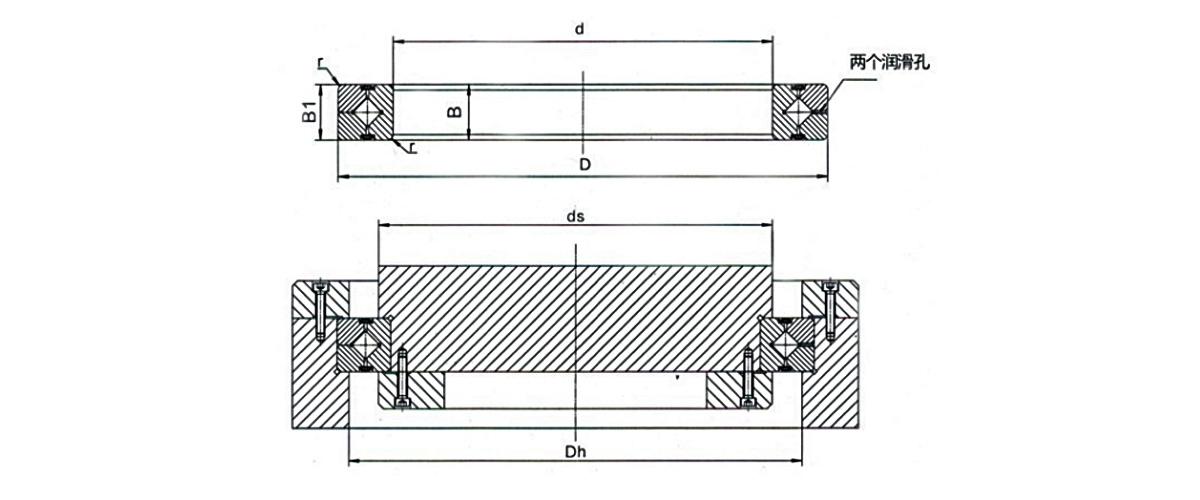

RAU6008, RAU7008 ja RAU8008 Laakeri Tekniset tiedot
| Parametri | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Poran halkaisija (d) | 60 mm | 70 mm | 80 mm |
| Ulkohalkaisija (D) | 76 mm | 86 mm | 96 mm |
| Rullan nousun ympyrän halkaisija (dp) | 67 mm | 77 mm | 87 mm |
| Leveys (B) | 8 mm | 8 mm | 8 mm |
| Hartioiden korkeus (ds / Dh) | 63,5 mm / 70,5 mm | 73,5 mm / 80,5 mm | 83,5 mm / 90,5 mm |
| Dynaaminen kuormitusluokitus (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| Staattinen kuormitusluokitus (Cor) | 8,68 kN | 9,80 kN | 11,3 kN |
| massa | 0,09 kg | 0,10 kg | 0,11 kg |
| materiaali | GCr15 korkeahiilinen kromilaakeroitu teräs (läpikarkaistu) | GCr15 korkeahiilinen kromilaakeroitu teräs (läpikarkaistu) | GCr15 korkeahiilinen kromilaakeroitu teräs (läpikarkaistu) |
| Tarkkuusluokat saatavilla | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Radiaalivälivaihtoehdot | CC0 (esiladattuna), C0 (pieni välys) | CC0 (esiladattuna), C0 (pieni välys) | CC0 (esiladattuna), C0 (pieni välys) |
| Tiivistevaihtoehdot | Avoin tyyppi (vakio); UU (kaksihuulitiiviste molemmilla puolilla) | Avoin tyyppi (vakio); UU (kaksihuulitiiviste molemmilla puolilla) | Avoin tyyppi (vakio); UU (kaksihuulitiiviste molemmilla puolilla) |
UKL Bearing Manufacturing Co., Ltd. (Wuxi) on laakeritehdas ja laakereiden valmistus ammattimainen yritys Kiinassa, ja se on erikoistunut korkean suorituskyvyn laakeriratkaisuihin, jotka tarjoavat teknistä tukea teollisuudenaloille, joilla on korkean korkeat tarkkuus- ja luotettavuusvaatimukset. UKL:n tilat kattavat koko valmistusprosessin – taonta, hehkutus, sorvaus, lämpökäsittely, hionta ja automatisoitu kokoonpano – yli 200 ammattitaitoisen ammattilaisen tiimin tukemana. UKL valmistaa RAU6008 laakereita, RAU7008 laakeri , ja RAU8008, joissa on tarkat vaatimukset, ja ominaisuudet ulottuvat räätälöityihin ratkaisuihin erikoissovelluksiin. UKL tarjoaa myös teknistä neuvontaa parhaista asennuskäytännöistä optimaalisen laakerien suorituskyvyn. UKL ylläpitää tiukkaa laadunhallintaa koko tuotannon ajan.
FAQ
Q1: Mikä on yleisin virhe poikittaisrullalaakereita asettamiseen?
Näiden laakerien ohutluonteinen ei kiinnitettynä, mikä johtaa kallistumiseen asennuksen aikana. Säilytä aina täydellinen muovi vaakasuora asento ja käytä tasaista, hellävaraista naputustavasaralla siirtää laakeria asteittain.
Q2: Miksi pulttien vääntömomentin järjestys on tärkeä RAU-sarjan laakereiden asennuksessa?
Diagonaalinen, monivaiheinen kiristys pitää tasaisen puristusvoiman jakautumisen halkaisujen renkaiden välillä, mikä estää paikallisia muodonmuutoksia, jotka vaarantaisivat pyörimistarkkuuden ja laakerin käyttöiän.
Q3: Voidaanko RAU6008-, RAU7008- ja RAU8008-laakereita käyttää vaihtokelpoisesti?
Ei. Näillä laakerilla on erilliset reiän halkaisijat (60 mm, 70 mm ja 80 mm vastaavasti) ja vastaavat ulkohalkaisijat. Valinnan on vastattava sovelluksen erityisiä akselin ja kotelon mittoja.
Q4: Mitä voi sanoa jotain RAU-sarjan poikittaisrullalaakereille?
Rasvavoitelu on vakiona käytännössässa sovelluksissa, vaikka myös öljyvoitelu on hyväksyttävää. Valinta käyttö määrästa, lämpötilasta ja ympäristöolosuhteista. Suljetut (UU) -versio säilyttää voiteluaineen tehokkaammin saastuneissa ympäristöissä.
Q5: Kuinka voin varmistaa, että poikittaisrullalaakeri on oikein oikein?
Suorita manuaalinen pyörimistarkastus, jonka jälkeen käytä tyhjäkäyntiä alhaisella määrällä. Lisää epämääräistä ja kuormitusta asteittain samalla kun tarkkailet normaalia melua, tärinää tai lämpötilan nousua. Kaikki epäsäännöllisyydet tulevat mahdollisiin asennusongelmiin, jotka vaativat tutkimista.
