Miksi NU 309 lieriörullalaakeri on erinomainen moottori- ja vaihteistomalleissa?

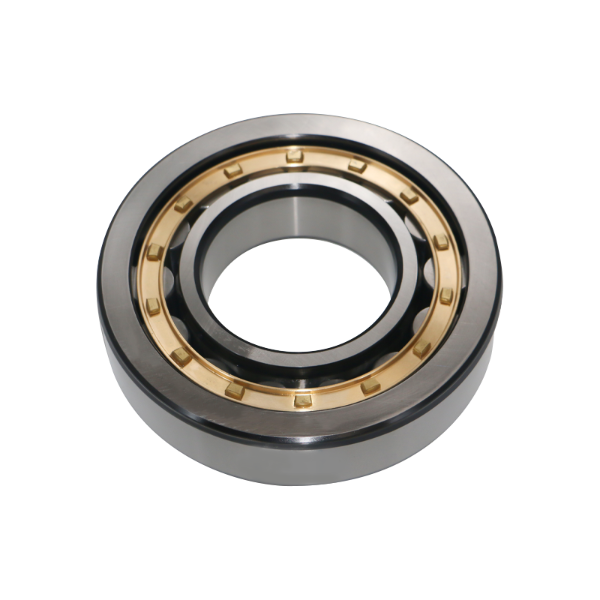

Key Takeaway: NU 309 -laakeri on erinomainen kelluvana laakerina

Moottori- ja vaihteistomalleissa, joissa akselin lämpölaajeneminen on kriittinen huolenaihe, NU 309 laakeri tarjoaa luotettavimman ratkaisun. Sen ainutlaatuinen muotoilu – sisärengas ilman laippoja – mahdollistaa akselin laajenemisen tai supistumisen vapaasti molempiin aksiaalisiin suuntiin aiheuttamatta haitallisia sisäisiä kuormia. Tämä ominaisuus tekee NU 309 sylinterimäisestä rullalaakerista suositellun valinnan kelluvaan/ei-sijaitsevaan asentoon nopeissa, suuritehoisissa käyttöjärjestelmissä, mikä estää suoraan aksiaalisen lämpöjännityksen aiheuttaman ennenaikaisen laakerin rikkoutumisen.

Insinöörit valitsevat NU 309 -laakerin paitsi sen suuren säteittäisen kuormituksen, myös tämän erityisen, välttämättömän toiminnallisuuden vuoksi. Se ratkaisee perustavanlaatuisen mekaanisen ongelman varmistaen toiminnan vakauden ja pitkän käyttöiän sovelluksissa teollisuusvaihteistoista suuriin sähkömoottoreihin.

Suunnittelun anatomia: Miksi sisärenkaassa ei ole laippoja?

NU-tyyliselle laakerille on tunnusomaista, että sisärengas on täysin vapaa integroiduista laipoista. Molemmat laipat sijaitsevat ulkorenkaassa ohjaten rulla- ja häkkikokoonpanoa. Tämä harkittu suunnittelu tarjoaa kaksi kriittistä suunnitteluetua:

1. Rajoittamaton aksiaalinen liike
Akseli ja sisärengas voivat liukua aksiaalisesti laakerin sisällä. Tämä mahdollistaa akselin lämpölaajenemisen tai supistumisen – yleistä moottoreissa ja vaihteistoissa käynnistys- ja sammutusjaksojen aikana – ilman, että syntyy haitallisia aksiaalivoimia, jotka muutoin ylikuormittaisivat laakereita.

2. Pure Radial Load Support
NU 309 lieriörullalaakeri on puhdas kelluva laakeri, joka on suunniteltu kestämään vain raskaita radiaalikuormia. Sitä ei ole tarkoituksella tarkoitettu mihinkään aksiaaliseen kuormitukseen. Tämän selkeän kuormitusreitin määrittelyn avulla insinöörit voivat määrittää aksiaalisen kuormituksen hallinnan akselin toisessa päässä olevalle paikannuslaakerille (esim. urakuulalaakerille tai NUP-mallin laakerille), mikä optimoi koko järjestelmän suunnittelun.

Käytännössä tämä tarkoittaa, että kun määrität NU 309 laakerin, valitset komponentin, jolla on yksi, tarkasti määritelty tarkoitus: käsitellä säteittäisiä voimia samalla kun akselin lineaarista kasvua otetaan huomioon.

Suorituskykymittarit: kuormitusarvot ja nopeusominaisuudet

NU 309 laakerin mitat on standardoitu 45 mm:n rei'illä (d) x 100 mm:n ulkohalkaisijalla (D) x 25 mm:n leveydellä (B). Tässä kompaktissa kuoressa laakeri tarjoaa merkittävän säteittäisen kuormituskapasiteetin rullien ja kulkuteiden välisen linjakosketuksen ansiosta. Standardinmukaisen NU 309 ECP -laakerirakenteen tärkeimmät suorituskykyindikaattorit ovat:

• Dynaamisen peruskuormitusluokitus (C): ~100,8 kN
• Staattinen peruskuormitusluokitus (C0): ~90 kN
• Rasvan/öljyn voitelun rajoitusnopeus: ~6 000 - 7 500 r/min (riippuen suunnittelun päätteestä, kuten ECJ, ECP tai ECM, ja voitelumenetelmästä)

Nämä arvot vahvistavat, että NU 309 laakerin kuormitus on kokoonsa nähden poikkeuksellisen korkea, joten se sopii sovelluksiin, joissa on suuria radiaalikuormia, kuten teollisuusvaihteiston nopeat akselit tai pääkäyttömoottorit.

Kriittinen vertailu: NU 309 vs. NJ 309 vs. NUP 309

Yksirivisten sylinterimäisten laakerityyppien hienovaraisten suunnitteluerojen ymmärtäminen on välttämätöntä oikean käytön kannalta. Käytä alla olevaa taulukkoa erottaaksesi NU 309 sen lähimmistä muunnelmista:

Kun suoritat NU 309 vs NJ 309 -analyysiä, ratkaiseva päätöstekijä on se, vaatiiko sovelluksesi laakerin mukautumaan aksiaaliseen akseliin (valitse NU) vai käsittelemäänkö myös jonkin verran aksiaalista kuormaa (valitse NJ). NU 309 laakerien vaihto tai SKF NU 309 vastaava haku keskittyy usein näihin toiminnallisiin spesifikaatioihin.

Sovellustekniikka: käytännön käyttötapaukset

Vaihteistokäyttöön tarkoitettu NU 309 on poikkeuksellisen yleinen, erityisesti nopealla syöttöakselilla. Tässä akseli lämpenee nopeasti suuresta pyörimisnopeudesta, mikä aiheuttaa merkittävää lämpölaajenemista. NU 309 toimii vapaan puolen tai kelluvana laakerina, mikä mahdollistaa tämän laajenemisen aiheuttamatta aksiaalista esijännitystä, joka voi johtaa ylikuumenemiseen ja takertumiseen. Samoin kelluvan laakerin sähkömoottorikokoonpano on vakiokäytäntö tietyn runkokoon ylittäville moottoreille, mikä suojaa käyttöpään ja ei-vetopään laakereita lämmön aiheuttamalta vialta.

Toinen käytännön esimerkki on NU 309 kompressorisovelluksiin. Kiertoruuvi- tai keskipakokompressoreissa roottorin akseli laajenee huomattavasti, kun kone saavuttaa käyttölämpötilansa. Roottorin työntövoimattomalla puolella oleva NU 309 tarjoaa tarvittavan aksiaalisen vapauden varmistaen, että roottoreiden väliset kriittiset sisäiset välykset säilyvät optimaalisen tehokkuuden saavuttamiseksi.

Valintaohjeet: päätteet ja sisäinen tarkastus

Kun määritetään NU 309 -laakeri, päätekoodit määrittelevät olennaiset suunnittelun yksityiskohdat, jotka vaikuttavat suorituskykyyn. Esimerkiksi:

• ECP: Lasikuituvahvistettu PA66-häkki, telakeskeinen. Tarjoaa hyvän lujuuden ja suuren nopeuden.
• ECM: Koneistettu messinkihäkki, rullaohjattu. Sopii korkeisiin lämpötiloihin ja vaativiin olosuhteisiin.
• ECJ: Puristettu teräshäkki, rullaohjattu. Kestävä ja kustannustehokas vaihtoehto.

Yhtä tärkeää on valita oikea NU 309 laakerin välys. Sovelluksissa, joissa sisä- ja ulkorenkaiden välinen lämpötilagradientti on korkea, vaaditaan usein C3 (normaalia suurempi) säteittäinen sisävälys. NU 309 ECP/C3 -laakerin määrittäminen varmistaa, että edes ankarissa lämpöolosuhteissa laakeri ei joudu negatiiviseen välykseen, mikä lyhentäisi sen käyttöikää huomattavasti.

Vanhoja laitteita käyttäville insinööreille on tärkeää tietää NU 309 -laakerivastine tai tarkat NU 309 -laakerien vaihtovaihtoehdot. Yhdistä aina mitat, kuormitusarvot, suunnitteluliite (ECP, ECM jne.) ja sisäinen välysluokka (esim. C3) varmistaaksesi suoran ja luotettavan vaihdon. NU 309 -laakerien käyttölämpötila-alueen ja voiteluvaatimusten oikea ymmärtäminen on myös ratkaisevan tärkeää lasketun L10-käyttöiän saavuttamiseksi.
