2206 AV Nilos -renkaan asentaminen (vaiheittainen opas)

Asennaksesi oikein 2206 AV Nilos-rengas, aseta se siten, että kupera (avoin) puoli osoittaa kohti laakerin rataa. Renkaan tulee istua tasaisesti laakerin ulkorengasta vasten. 2206 AV Nilos Ringin suunnitteluvälys c = 0,3 mm ei saa olla vääristymätön. Käytä tasaista ryömintä tai puristinta tasaisella voimalla kehän ympärillä – älä koskaan lyö vasaraa suoraan tiivisteeseen.

Mikä tekee 2206 AV Nilos Ringistä erilaisen?

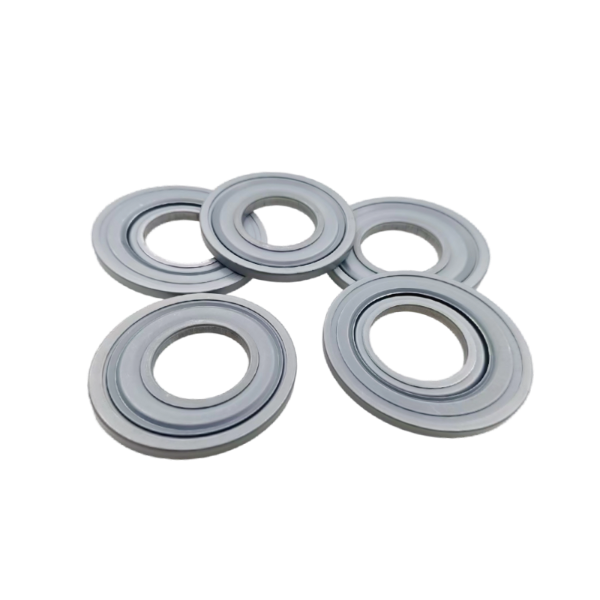

2206 AV Nilos Ring on tarkkuusmetallinen labyrinttitiiviste, ei kumihuulitiiviste. Se koostuu muotoillusta teräsrenkaasta, jolla on tietty geometria. Vakiomittojen mukaan tämän Nilos-renkaan sisähalkaisija (d) on 30 mm, ulkohalkaisija (D) 56,2 mm, leveys (a) 44 mm ja huulen korkeus (i) 2,5 mm. Teräksen paksuus (c) on 0,3 mm. Tämä jäykkä rakenne luo kosketuksettoman labyrintin, joka säilyttää rasvan ja mahdollistaa vapaan pyörimisen, toisin kuin kumitiivisteet, jotka aiheuttavat kitkaa ja kulumista.

2206 AV Nilos Ringin vaiheittainen asennus

1. Tarkasta laakeri ja kotelon reikä

Ennen kuin asennat 2206 AV Nilos Ring -renkaan, varmista, että laakerin ulkorengas ja kotelon olake ovat puhtaat, kuivat ja puhtaat. Mikä tahansa yli 0,05 mm:n hiukkanen voi nostaa Nilos-renkaan, mikä tuhoaa tarkan 0,3 mm:n välyksen.

2. Tunnista oikea suunta

Pidä 2206 AV Nilos -rengasta niin, että avoin puoli (sivu, jossa on näkyvä ura tai syvennys) on laakerin sisärengasta kohti. Tasaisemman, suljetun puolen tulee olla ulospäin. Tämän Nilos-renkaan asentaminen taaksepäin kerää roskat laakeriin, mikä aiheuttaa nopean kulumisen.

3. Käytä tasaista istuinpainetta

Käytä akselipuristinta tai hydraulipuristinta litteällä holkilla, joka koskettaa vain 2206 AV Nilos Ringin ulkoreunaa. Suositeltu istuvuusvoima on 1,5 – 3,0 kN. Jos puristinta ei ole saatavilla, käytä pehmeäpintaista vasaraa ja ulkohalkaisijaa (56,2 mm) vastaavaa putkea. Napauta tähtikuviolla – 6–8 kevyttä napausta – estääksesi kallistumisen.

4. Tarkista lopullinen välys ja kohdistus

Kun 2206 AV Nilos Ring on asennettu paikalleen, renkaan ja laakerin sisärenkaan välisen säteittäisen raon tulee olla 0,2–0,4 mm. Käytä rakotulkkia neljässä kohdassa (0°, 90°, 180°, 270°). Yli 0,1 mm:n vaihtelu tarkoittaa kohdistusvirhettä. Aksiaalivälyksen (c) on pysyttävä suunnitellussa 0,3 mm:ssä – mikä tahansa pienennys tarkoittaa, että Nilos-rengas on vääntynyt.

Kriittiset mitat 2206 AV Nilos Ringille

Tämän Nilos-renkaan tarkka asennus riippuu tiivisteen sovittamisesta laakerin mittoihin. Alla on avaintoleranssit:

• Sisähalkaisija (d) : 30,0 mm ±0,1 mm
• Ulkohalkaisija (D) : 56,2 mm 0,1 / -0,0 mm
• Leveys (a) : 44,0 mm ±0,2 mm
• Huulten korkeus (i) : 2,5 mm ±0,05 mm
• Metallin paksuus (c) : 0,3 mm ±0,02 mm

Näiden toleranssien ylittävät poikkeamat joko lukitsevat laakerin (jos Nilos-rengas on liian tiukka) tai sallivat lian pääsyn sisään (jos liian löysä). Mittaa aina ennen asennusta.

Yleisiä virheitä Nilos-renkaan asennuksessa

• Käänteinen suunta : 2206 AV Nilos Ring ei voi puhdistaa roskia, kun se on asennettu taaksepäin. Rasva valuu sisään 50-100 tuntia sen sijaan, että se kestäisi tuhansia tunteja.
• Ylikiristys tai suora vasarointi : Vääristymä muuttaa c = 0,3 mm välys lähelle nollaa. Nilos-rengas hankaa sisärengasta aiheuttaen lämpöä ja melua muutamassa minuutissa.
• Eksentrinen istuin : Nilos-renkaan toinen puoli on syvemmällä kuin toinen. Tämä luo muuttuvan raon (0,1 mm - 0,5 mm), jolloin hiukkaset ovat suurempia kuin 150 µm päästäksesi laakeriin.
• Käyttää alimitoista driftiä : Poikkeama pienempi kuin 56,2 mm keskittää voiman Nilos-renkaan huuleen ja muuttaa pysyvästi herkkää labyrinttiprofiilia.

Vältä nämä virheet käyttämällä oikean kokoista puristustyökalua (koskettimen halkaisija = 56,2 mm ) ja tarkista suunta ennen kuin istut 2206 AV Nilos Ring .

Kuinka vahvistaa onnistuneen Nilos-renkaan asennuksen

Kun olet painanut 2206 AV Nilos Ring koteloon, tee kaksi nopeaa tarkistusta:

• Pyörimistesti : Käännä laakerin sisärengasta käsin. Sen täytyy pyöriä sujuvasti ilman raapimista . Vastus tarkoittaa, että Nilos-rengas koskettaa pyörivää osaa.
• Huuhtele istuintarkastus : outer edge of the 2206 AV Nilos Ring pitäisi olla upotettu tai upotettu 0,1 mm asti kotelon pinnan alle. Yli 0,2 mm ulkonema osoittaa epätäydellistä istuvuutta.

Jos molemmat ehdot täyttyvät, tämä Nilos-rengas tarjoaa aiotun labyrinttivaikutuksen – pidättelee rasvan ja estää karkean pölyn (<30 µm:n hiukkaset ovat yleensä vaarattomia).

Tarvittavat työkalut 2206 AV Nilos Ringin asentamiseen

• Karan puristin tai hydraulipuristin (suositeltu voima: 1,5 – 3,0 kN )
• Litteä, putkimainen drift, jonka sisähalkaisija >30 mm ja ulkohalkaisija 56,2 mm
• Terätulkin sarja (0,05–1,0 mm)
• Puhdas, nukkaamaton liina ja isopropyylialkoholi
• Digitaalinen jarrusatula (tarkistaaksesi d = 30 mm ja D = 56,2 mm ennen asennusta)

Oikeiden työkalujen käyttö estää vääristymät ja varmistaa 0,3 mm Nilos-renkaan suunnitteluväli säilyy.

Usein kysyttyjä kysymyksiä 2206 AV Nilos Ringistä

Voidaanko 2206 AV Nilos Ring käyttää uudelleen poistamisen jälkeen?

Ei. 2206 AV Nilos Ring on tarkkuusmuovattu metallikomponentti, joka muuttaa hieman muotoaan puristuksen aikana. Poistaminen muuttaa lähes aina paksuutta c=0,3 mm tai luo tasaisia ​​pisteitä labyrinttiprofiiliin. Käytä aina uutta Nilos-rengasta luotettavaa tiivistystä varten.

Mikä kotelon poraus tähän Nilos-renkaaseen tarvitaan?

2206 AV Nilos Ring vaatii kotelon reiän 56,2 mm H7 toleranssin (tyypillisesti 56,2 0,03 / -0,0 mm). Yli 56,25 mm:n reikä ei kiinnitä Nilos-rengasta – se voi pyöriä tai pudota. Jos reikä on kulunut, käytä metallitiivisteille tarkoitettua kiinnitysmassaa tai vaihda kotelo.

Pitäisikö Nilos-renkaaseen levittää voiteluainetta ennen asennusta?

Voitele 2206 AV Nilos Ringin kotelon reikä ja ulkoreuna kevyesti ohuella rasvalla (esim. NLGI 2). Älä päästä rasvaa Nilos-renkaan labyrinttiuraan – se voi vetää puoleensa hankaavaa pölyä. Sisävälyksen c = 0,3 mm tulee pysyä kuivana toimiakseen todellisena labyrinttinä.

Miten Nilos-rengas eroaa kumitiivisterenkaasta?

Toisin kuin kumitiivisteet, jotka luovat kitkaa (0,1–0,3 Nm vetovääntömomentti), 2206 AV Nilos Ring on kosketukseton metallitiiviste – se lisää lähes nollaa kitkaa. Kumitiivisteet rikkoutuvat yli 100 °C:ssa, kun taas tämä Nilos-rengas kestää 200 °C. Nilos-rengas ei kuitenkaan voi tiivistää nesteitä tai erittäin hienoa pölyä (<10 µm) vastaan ​​yhtä tehokkaasti kuin kosketushuulitiiviste. Valitse käyttöolosuhteidesi perusteella.

Suorituskykyodotukset oikean Nilos-renkaan asennuksen jälkeen

Kun 2206 AV Nilos Ring on asennettu oikein (avoin puoli laakeria kohti, tasainen 0,3 mm välys, ei vääristymiä), laakeri saavuttaa:

• Rasvanpidätyskyky: >95 % alkuperäistä rasvaa 2000 tunnin jälkeen kohtuullisilla nopeuksilla (3000 rpm).
• Epäpuhtauksien poissulkeminen: Hiukkaset, jotka ovat suurempia kuin 0,1 mm estetään tehokkaasti.
• Lämpötilan nousu: Alle 10°C ympäristön yläpuolella Nilos-renkaan kosketuksettoman labyrinttirakenteen ansiosta.

Asennusmenettelystä poikkeaminen aiheuttaa ennenaikaisen laakerin rikkoutumisen 50–200 tunnin kuluessa. Käsittele 2206 AV Nilos Ringiä aina tarkkuuskomponenttina – käsittele sitä huolellisesti, asenna se oikein, niin se suojaa laakeriasi tuhansia tunteja.
