Kuinka valita oikea kulmakuulalaakeri nopeisiin sovelluksiin?

Optimaalisen rullakomponentin valitseminen nopeille pyöriville koneille vaatii syvällistä ymmärrystä käyttöolosuhteista, sisäisestä geometriasta ja lämmönhallinnasta. Tarkkuuskoneiden joukossa, kulmakosketuskuulalaakerit ovat suositeltu valinta, koska ne pystyvät käsittelemään yhdistettyjä radiaali- ja aksiaalikuormia säilyttäen samalla suuret pyörimisnopeudet.

Ymmärtää suuren nopeuden toiminnan vaatimukset

Eipeat sovellukset – kuten työstökoneiden karat, turboahtimet, suurtaajuiset moottorit ja ilmailun apuvoimayksiköt – asettavat ainutlaatuisia vaatimuksia laakerien suorituskyvylle. Ensisijaisia ​​haasteita ovat keskipakovoiman lisääntyminen, lämpölaajeneminen, voiteluainekalvon hajoaminen ja häkin epävakaus. Laakeri, joka toimii hyvin kohtuullisilla nopeuksilla, voi pettää ennenaikaisesti suurilla pyörimisnopeuksilla liiallisen lämmöntuoton tai riittämättömän sisäisen välyksen vuoksi.

Vastatakseen näihin haasteisiin insinöörien on arvioitava useita parametreja: kosketuskulma, tarkkuusluokka, häkin materiaali, voitelumenetelmä ja esijännitys. Oikea yhdistelmä takaa alhaisen lämpötilan nousun, korkean jäykkyyden ja pidemmän käyttöiän.

Miksi kulmakosketinkuulalaakerit Excel suurella nopeudella

Toisin kuin syväurakuulalaakerit, kulmakosketuskuulalaakerit on suunniteltu tietyllä kosketuskulmalla pallojen ja kulkuratojen välillä. Tämän kulman ansiosta ne voivat tukea merkittäviä aksiaalikuormia samalla kun ne mahdollistavat suuret pyörimisnopeudet. Mitä pienempi pallon halkaisija suhteessa jakoympyrään on ja mitä kevyempi häkki, sitä pienempi keskipakovoima suurilla nopeuksilla.

Useimmissa nopeissa teollisissa sovelluksissa laakerit, joiden kosketuskulma on 15° tai 25°, ovat parempia kuin 40°. Pienempi kosketuskulma alentaa syntyvää lämpöä ja mahdollistaa suuremman rajoitusnopeuden. Tarkasteltaessa 7308-laakerin tietolehteä kosketuskulma osoitetaan jälkiliitteillä, kuten "AC" (25°) tai "B" (40°). Erittäin nopeille karille voidaan määrittää 15° versio, vaikka se on vähemmän yleinen 7308-koossa.

7308-laakerisarja tapaustutkimuksena

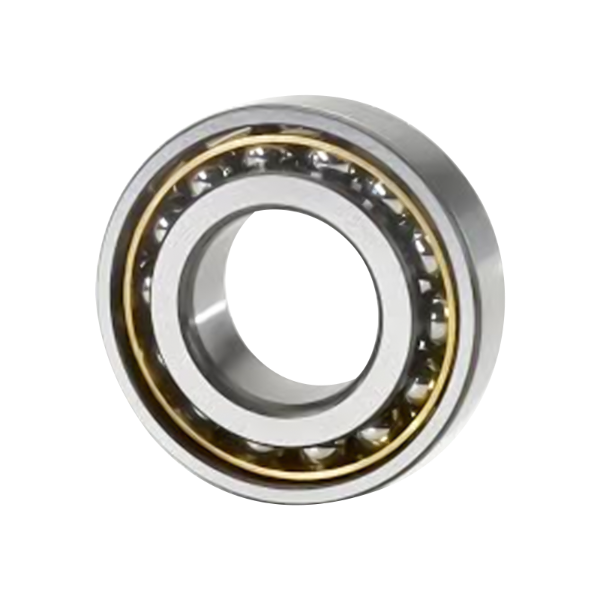

7308-laakeri on keskikokoinen kulmikas kontaktikuulalaakeri, jonka reikä on 40 mm, ulkohalkaisija 90 mm ja leveys 23 mm. Sitä käytetään laajalti yleiskäyttöisissä karoissa, pumpuissa, kompressoreissa ja vaihdelaatikoissa. Sen suosio johtuu tasapainosta kantavuuden ja nopeuskyvyn välillä. 7308-perheessä on kuitenkin useita muunnelmia, jotka vaikuttavat merkittävästi nopeaan suorituskykyyn.

Tärkeimmät muunnelmat 7308-perheessä

Nopeisiin sovelluksiin hankittaessa häkin rakenne ja materiaali ovat kriittisiä. Polyamidi (nailon) häkit ovat kevyitä ja tarjoavat erinomaiset nopeat ominaisuudet. 7308 BEP -laakeri edustaa yleistä muunnelmaa polyamidihäkillä ja 40° kosketuskulmalla. Vaikka 40° kulma tarjoaa paremman aksiaalisen jäykkyyden, se tuottaa enemmän lämpöä kuin 25° vastine. Aidosti nopeissa sovelluksissa jotkut insinöörit suosivat AC-tyyppiä, jossa on messinki- tai PEEK-häkki.

Alla olevassa taulukossa on yhteenveto tärkeimmistä nopean valinnan kannalta oleellisista vaihtoehdoista.

Sovelluksissa, joissa nopeuden rajoittaminen on ensisijainen rajoitus, 7308-laakeri, jossa on 25° kosketuskulma ja kevyt häkki, voi olla parempi kuin yleisimmät 40°:n tyypit, vaikka aksiaalinen kuormituskyky olisi jonkin verran pienempi.

Valinta sisäisen välyksen ja esikuormituksen perusteella

Suurinopeuksinen käyttö vaatii huolellista sisäisen välyksen hallintaa. Suuremmilla nopeuksilla keskipakovoima työntää pallot ulospäin, ja sisärengas laajenee, kun taas ulompi rengas voi pysyä viileämpänä. Tämä voi pienentää sisäistä säteittäistä välystä ja aiheuttaa häiriöitä tai liiallista esijännitystä. Siksi suurille nopeuksille tarkoitetun laakerin tulisi aloittaa normaalia suuremmalla sisäisellä välyksellä, tyypillisesti luokalla C3 tai jopa C4.

Pareittain tai sarjoina käytettäville kulmakosketuskuulalaakereille esijännitys on ratkaiseva tekijä. Kevyt esijännitys on lähes aina määritetty nopeille karille, kun taas raskas esijännitys on varattu hitaille nopeuksille, erittäin jäykkille sovelluksille. Valmistajat tarjoavat esijännitysluokkia (esim. kevyt, keskiraskas, raskas), jotka vaikuttavat suoraan maksimaaliseen saavutettavaan pyörimisnopeuteen.

Arvioitaessa 7308-laakeria 10 000 rpm karalle, kevyt esijännitys C3 välyksellä on tyypillinen lähtökohta. Sitä vastoin 7308 BEP -laakeri, joka on tilattu keskisuurella esikuormituksella, voi ylikuumentua yli 8 000 rpm, ellei erityisiä jäähdytystoimenpiteitä käytetä.

Häkkimateriaalit ja niiden rooli nopeudessa

Häkki erottaa ja ohjaa vierintäelementit. Suurilla nopeuksilla häkin massa ja kitka tulevat hallitseviksi. Kevyet materiaalit vähentävät häkkivarsien keskipakokuormitusta. Alla on vertailu kulmakosketuskuulalaakereiden tavallisista häkkimateriaaleista.

Useimmissa nopeissa sovelluksissa alle 120°C käyttölämpötilassa polyamidihäkki tarjoaa parhaan nopeus-kustannussuhteen. Tämä selittää 7308 BEP -laakerin suosion yleiskäyttöisissä nopeissa pyörivissä laitteissa.

Voitelustrategia nopeille kulmakosketinkuulalaakereille

Voitelu on epäilemättä tärkein nopeiden laakerien käyttöikään vaikuttava tekijä. Käytetään kahta päämenetelmää: öljy-ilmavoitelu (öljysumu tai öljysuihku) ja rasvavoitelu. Jokaisella on eri nopeusrajoitukset.

• Rasvavoitelu on yksinkertaisempi ja puhtaampi, mutta perusöljyn viskositeetti ja sakeutustyyppi rajoittavat nopeutta. Tarvitaan nopeat rasvat synteettisellä öljyllä (PAO tai esteri) ja matalaviskoosisilla perusöljyillä. 7308-laakerin rasvavoitelu tukee tyypillisesti jopa 60–70 % öljyvoideltu rajasta.
• Öljy-ilma voitelu tarjoaa suurimmat nopeudet. Tarkka määrä öljyä ruiskutetaan ilmavirtaan jäähdyttäen laakeria samalla voitelussa. Tämä menetelmä on pakollinen ultranopeille karoille, joiden nopeus ylittää 20 000 rpm 40 mm:n reikäluokassa.

Kun valitset 7308-laakerin jatkuvaan nopeaan käyttöön, vahvista voiteluaineen nopeusparametri (n*dm-arvo). 7308-laakerin dm-arvo (jakohalkaisija mm × pyörimisnopeus rpm) on noin 65 mm × rpm. Jos dm-arvot ovat yli 500 000, rasvasta tulee marginaalista ja öljy-ilma suositellaan.

Tarkkuusluokat: milloin ne ovat välttämättömiä?

Nopeat sovellukset vaativat hyvää käyntitarkkuutta tärinän ja epätasapainon välttämiseksi. Tarkkuusluokat noudattavat standardeja, kuten ISO P6, P5 ja P4 (tai ABEC 3, 5, 7). Tavallinen 7308-laakeri on yleensä P0 (normaali), sopii yleisiin teollisuusnopeuksiin kohtuullisiin kierroksiin asti. Suurinopeuksisille karille määritetään usein P5 tai jopa P4.

Alla oleva taulukko vastaa tarkkuusluokkaa tyypillisten nopeiden sovellusten kanssa.

Useimmille käyttäjille, jotka harkitsevat 7308 BEP-laakeria nopeassa ympäristössä, P5 on suositeltu tarkkuusluokka tärinän aiheuttaman kulumisen välttämiseksi.

Yleisiä valintavirheitä vältettävät

Jopa kokeneet insinöörit valitsevat joskus väärin suurille nopeuksille. Yleisimpiä virheitä ovat:

• 40° kosketuskulman valinta, kun 25° riittää. Vaikka 40° tarjoaa suuremman aksiaalisen jäykkyyden, se tuottaa enemmän lämpöä. Nopeusvaltaisissa sovelluksissa 25° kulmakosketuskuulalaakeri on usein parempi.
• Voiteluaineen nopeusrajoituksen huomiotta jättäminen. Laadukas laakeri sopimattomalla rasvalla hajoaa nopeasti. Tarkista aina rasvan nopeuskerroin (n*dm).
• Ylikuormitus. Liian suuri esijännitys lisää kitkaa ja lämpöä. Suurilla nopeuksilla kevyt esijännitys on lähes aina oikea.
• Suljetun (tiivistetyn) laakerin valinta suurelle nopeudelle. Tiivisteet lisäävät kitkaa ja lämpöä. Nopeuksille, jotka ovat yli noin 8 000 rpm 7308-laakerilla, avoimet mallit öljyvoitelulla ovat välttämättömiä.
• Teräshäkkien käyttö ilman riittävää öljyvirtausta. Teräshäkit vaativat enemmän voiteluainetta liukukitkan hallitsemiseksi; polyamidi- tai PEEK-häkit ovat luonnostaan ​​nopeampia.

Käytännön vaiheet määrittelyssä

Kun määrität kulmakosketuskuulalaakerin nopeasti pyörivään kokoonpanoon, noudata seuraavaa järjestystä:

Määritä tarvittava nopeus rpm ja reiän koko. Varmista 7308-laakerissa, että akselin halkaisija on 40 mm.

Laske n*dm-arvo. Jos se ylittää 400 000, suunnittele öljyvoitelu.

Valitse kosketuskulma. Käytä 25° nopeuden prioriteetille, 40° aksiaalisen kuormituksen prioriteetille.

Valitse häkin materiaali. Polyamidi yleisiin suuriin nopeuksiin, PEEK äärimmäisiin olosuhteisiin.

Määritä sisävälys – C3 minimi.

Valitse esijännitys: kevyt suureen nopeuteen, keskitaso keskinopeuteen ja hyvä jäykkyys.

Päätä tarkkuusluokka: P5 useimmille nopeille karille, P4 erittäin tarkkuudelle.

Vahvista voitelumenetelmä ja voiteluaineen tyyppi valmistajan tiedoista.

7308 BEP -laakerille, jota käytetään yleiskarassa 9 000 rpm:iin asti, rasvavoitelu synteettisellä nopealla rasvalla, kevyt esijännitys ja P5-tarkkuus muodostaisivat tasapainoisen spesifikaation.

Usein kysytyt kysymykset (FAQ)

Q1: Voidaanko tavallista 7308-laakeria käyttää suurella nopeudella?
Tavallinen 7308-laakeri, jossa on teräshäkki, normaali välys ja rasvavoitelu, on rajoitettu kohtalaisiin nopeuksiin (tyypillisesti alle 5 000 rpm). Suurinopeuksiseen käyttöön tarvitaan versio, jossa on polyamidihäkki, C3-välys ja sopiva voiteluaine.

Q2: Mitä eroa on 7308- ja 7308 BEP-laakerilla?
7308-laakeri viittaa yleensä perusmalliin, jossa on määrittelemätön häkki ja välys. 7308 BEP -laakeri osoittaa erityisesti 40° kosketuskulman lasikuituvahvisteisen polyamidihäkin kanssa, joka tarjoaa pienemmän keskipakomassan ja suuremman nopeuden kuin teräshäkkiversiot.

Q3: Mikä voiteluaine on paras nopeille kulmikaskuulalaakereille?
Alle n*dm 500 000 nopeuksille sopii synteettinen rasva, jossa on matalaviskositeettinen perusöljy (esim. PAO 32 tai 46). Tämän kynnyksen yläpuolella on öljy-ilmavoitelu erittäin kevyellä öljyllä (ISO VG 10–22).

Q4: Mistä tiedän, tarvitsenko P5-tarkkuutta 7308-laakeriini?
Jos sovelluksesi pyörii yli 8 000 rpm ja vaatii vähäistä tärinää (esim. CNC-kara, hiomakara), määritä P5. Pumpuille tai puhaltimille, joilla on samanlainen nopeus, P0 tai P6 voi olla hyväksyttävissä.

Q5: Voinko vaihtaa 7308 AC laakerin 7308 BEP laakeriin?
Vain jos aksiaalisen kuorman suunta ja suuruus ovat yhteensopivia. AC-tyypin kosketuskulma on 25°, kun taas BEP:n 40°. Vaihto edellyttää, että tarkistetaan, kestääkö järjestelmä 40°:n rakenteen korkeampaa lämmöntuottoa ja onko aksiaalisen jäykkyyden muutos hyväksyttävä.

Johtopäätös

Oikean kulmikkaan kosketuskuulalaakerin valitseminen nopeisiin sovelluksiin edellyttää kosketuskulman, häkin materiaalin, sisäisen välyksen, esijännityksen, voitelun ja tarkkuuslaadun tasapainottamista. 7308-laakeriperhe tarjoaa monipuolisen alustan, ja 7308 BEP -laakeri tarjoaa vahvan ratkaisun keskinopeisiin yleiskäyttöisiin karoihin. Todellista nopeaa käyttöä varten aseta etusijalle 25° kosketuskulma, kevyet polyamidi- tai PEEK-häkit, kevyt esijännitys ja öljyvoitelu, kun n*dm ylittää 500 000. Noudattamalla yllä kuvattua strukturoitua lähestymistapaa insinöörit voivat saavuttaa pitkän käyttöiän ja vakaan suorituskyvyn jopa vaativilla pyörimisnopeuksilla.
